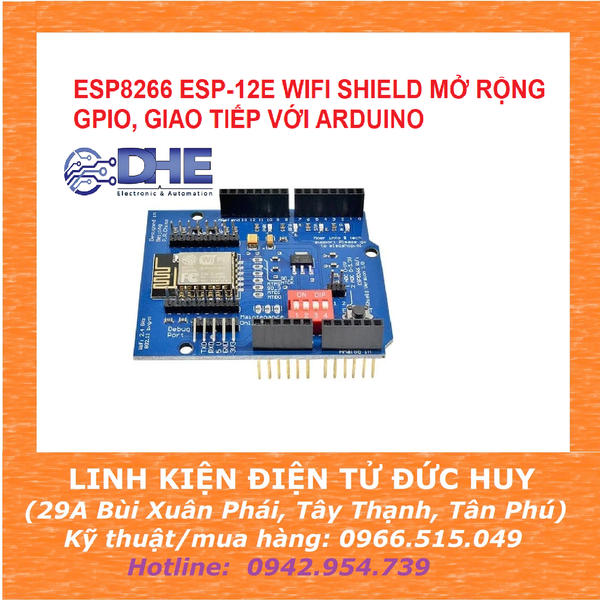

ESP8266 ESP-12E Wifi shield mở rộng GPIO, giao tiếp với Arduino

Mã sản phẩm: Chưa rõ
+   Module ESP8266 ESP-12E Wifi shield mở rộng GPIO, giao tiếp với Arduino giúp bạn dễ dàng kết nối Arduino với các mạng WiFi thông qua ESP8266. Khi sử dụng module này, không còn cần thiết kết nối dây giữa ESP8266 với Arduino, chỉ cần gắn module trực tiếp lên board mạch...
115,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

+   Module ESP8266 ESP-12E Wifi shield mở rộng GPIO, giao tiếp với Arduino giúp bạn dễ dàng kết nối Arduino với các mạng WiFi thông qua ESP8266. Khi sử dụng module này, không còn cần thiết kết nối dây giữa ESP8266 với Arduino, chỉ cần gắn module trực tiếp lên board mạch Arduino, gạt các công tắc DIP trên board mạch và lập trình cho Arduino kết nối với mạng WiFi một cách dễ dàng.

+ Ngoài ra, bo mạch có thể được sử dụng độc lập mà không cần Arduino, vì nó có sẵn tất cả các pin in/out của ESP-12E.

Thông số kỹ thuật của module:

+ Tương thích với kích thước của Arduino UNO R3, Mega2560, Leonardo hoặc tương tự.

+ Các phiên bản như Nano, Promini, Promicro có thể giao tiếp qua dây dẫn.

+ Nguồn cung cấp: 5V , có ổn áp AMS1117 - 3.3V bên trong

+ Nó có IC tích hợp chuyển mức logic qua lại giữa 5V ↔ 3.3V, nên khi giao tiếp với arduino có mức logic 5V sẽ không làm hư hỏng module.

+ Có 4 chế độ tương thích với mỗi contact trên DIP (contact gạt màu đỏ) để chọn chế độ hoạt động cho module. Có 4 chế độ như sau:

    - Giao tiếp WIFI khi cắm trực tiếp lên Arduino

    - Gửi tập lệnh AT thông qua Arduino.

    - Update firmware qua cổng USB bên ngoài.

    - Hoạt động độc lập như một module bình thường với các chân GPIO đã có sẵn.

+ Có đèn LED chỉ định (PWR / DFU / AP / STA).

+ Có có nút ESP-RST để thiết lập lại ESP8266.

+ Chân ADC có chọn 2 chế độ:

        - Chế độ điện áp từ: 0 - 1V

        - Chế độ điện áp từ: 0 - 3.3V

Thông số kỹ thuật của ESP-12E:

- Kiến trúc RISC 32 bit
- Bộ xử lý có thể hoạt động ở tốc độ 80 MHz / 160 MHz Bộ nhớ flash 32 MB
- 64kB cho tập lệnh
- 96kB cho dữ liệu
- WiFi theo tiêu chuẩn 802.11b / g / n
- Hoạt động ở chế độ AP, Station hoặc AP + Station
- Nó có 11 chân kỹ thuật số
- Nó có 1 chân analog với độ phân giải 10 bit
- Các chân kỹ thuật số ngoại trừ D0 có ngắt, PWM, I2C và một dây
- Có thể lập trình thông qua USB hoặc WiFi (OTA)
- Tương thích với Arduino IDE
- Tương thích với các mô-đun và cảm biến được sử dụng trong Arduino

Tham khảo datasheet: https://www.instructables.com/id/ESP8266-ESP-12E-UART-Wireless-WIFI-Shield-TTL-Conv/
