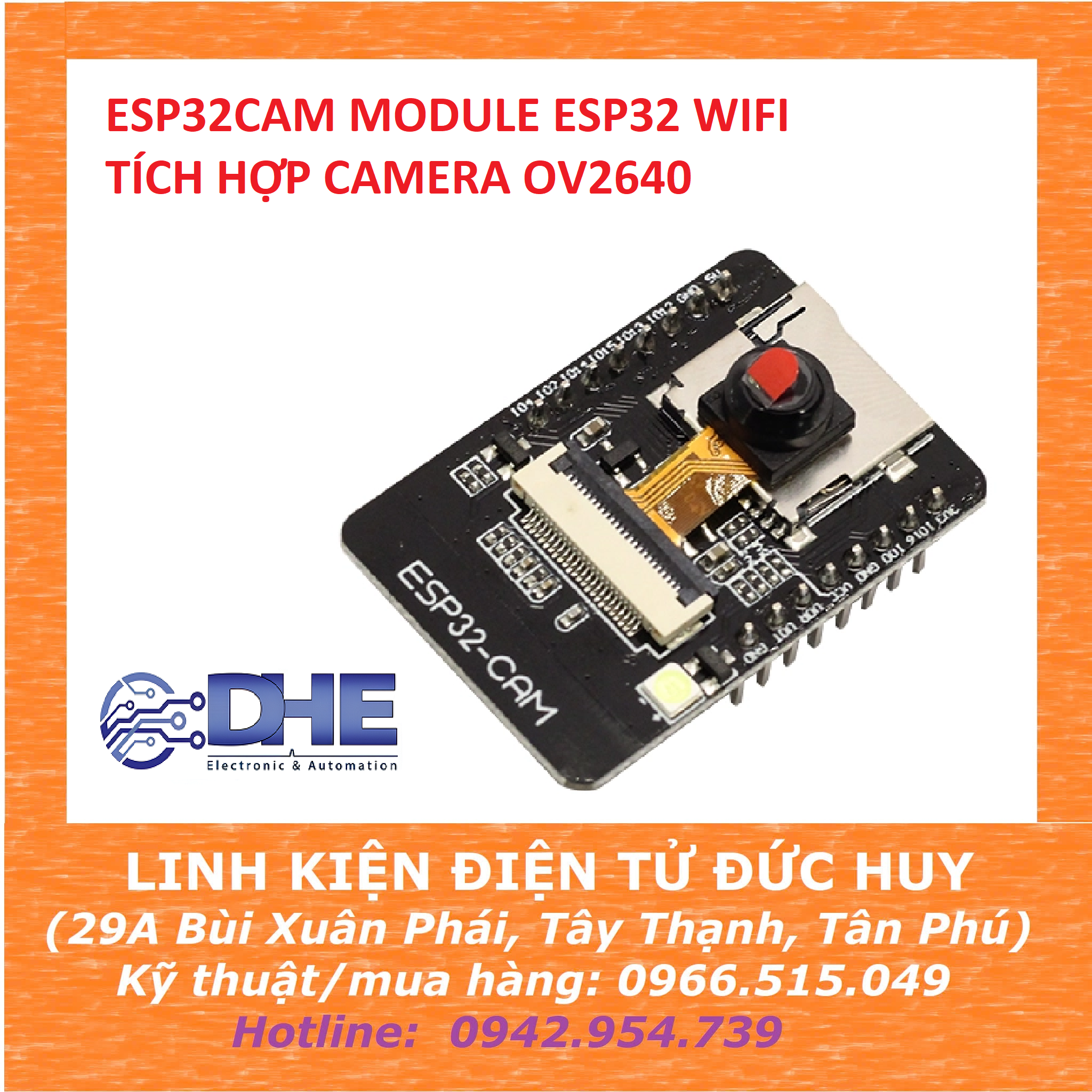

ESP32CAM MODULE ESP32 WIFI TÍCH HỢP CAMERA (BAO GỒM OV2640)

ESP-32CAM có thể được sử dụng rộng rãi trong các ứng dụng IoT khác nhau, thích hợp cho thiết bị thông minh gia đình, điều khiển không dây công nghiệp, giám sát không dây kiểm soát, nhận dạng không dây QR, tín hiệu hệ thống định vị không dây.Nó là một giải pháp lý tưởng cho các ứng dụng IoT

THÔNG SỐ KỸ THUẬT

• Mô hình: Esp32 – Cam
• IC chính: ESP32-S (AI-Thinker)
• SPI FLASH: 32 Mbit
• RAM: 520KB + 4M SRPAM
• Chuẩn Bluetooth: 4.2 BR/EDR BLE
• Chuẩn Wifi: 802.11 b/g/n/e/i
• Giao tiếp: UART, SPI, I2C, PWM
• Chân IO: 9
• Đinh dạng hình ảnh: JPEG (hỗ trợ OV2640), BMP, GRAYSCALE
• Baurate: 115200
• Dải tần số: 1421 ~ 2484 Mhz
• Dạng anten: PCB tích hợp anten 2dBi, hoặc nối anten ngoài thông qua cổng IPEX
• Bảo mật: WPA / WPA2 / WPA2 – Enterprise/ WPS
• Nhiệt độ làm việc: – 20°C ~ 85°C

CODE TEST ESP32 CAM

#include "esp_camera.h"

#include <WiFi.h>

#define CAMERA_MODEL_AI_THINKER

#include "camera_pins.h"

const char *ssid = "*********";// NHẬP TÊN WIFI

const char *password = "**********";// NHẬP MẬT KHẨU

void startCameraServer();

void setupLedFlash(int pin);

void setup() {

  Serial.begin(115200);

  Serial.setDebugOutput(true);

  Serial.println();

  camera_config_t config;

  config.ledc_channel = LEDC_CHANNEL_0;

  config.ledc_timer = LEDC_TIMER_0;

  config.pin_d0 = Y2_GPIO_NUM;

  config.pin_d1 = Y3_GPIO_NUM;

  config.pin_d2 = Y4_GPIO_NUM;

  config.pin_d3 = Y5_GPIO_NUM;

  config.pin_d4 = Y6_GPIO_NUM;

  config.pin_d5 = Y7_GPIO_NUM;

  config.pin_d6 = Y8_GPIO_NUM;

  config.pin_d7 = Y9_GPIO_NUM;

  config.pin_xclk = XCLK_GPIO_NUM;

  config.pin_pclk = PCLK_GPIO_NUM;

  config.pin_vsync = VSYNC_GPIO_NUM;

  config.pin_href = HREF_GPIO_NUM;

  config.pin_sccb_sda = SIOD_GPIO_NUM;

  config.pin_sccb_scl = SIOC_GPIO_NUM;

  config.pin_pwdn = PWDN_GPIO_NUM;

  config.pin_reset = RESET_GPIO_NUM;

  config.xclk_freq_hz = 20000000;

  config.frame_size = FRAMESIZE_UXGA;

  config.pixel_format = PIXFORMAT_JPEG;

  config.grab_mode = CAMERA_GRAB_WHEN_EMPTY;

  config.fb_location = CAMERA_FB_IN_PSRAM;

  config.jpeg_quality = 12;

  config.fb_count = 1;

  if (config.pixel_format == PIXFORMAT_JPEG) {

    if (psramFound()) {

      config.jpeg_quality = 10;

      config.fb_count = 2;

      config.grab_mode = CAMERA_GRAB_LATEST;

    } else {

      // Limit the frame size when PSRAM is not available

      config.frame_size = FRAMESIZE_SVGA;

      config.fb_location = CAMERA_FB_IN_DRAM;

    }

  } else {

    // Best option for face detection/recognition

    config.frame_size = FRAMESIZE_240X240;

#if CONFIG_IDF_TARGET_ESP32S3

    config.fb_count = 2;

#endif

  }

#if defined(CAMERA_MODEL_ESP_EYE)

  pinMode(13, INPUT_PULLUP);

  pinMode(14, INPUT_PULLUP);

#endif

  // camera init

  esp_err_t err = esp_camera_init(&config);

  if (err != ESP_OK) {

    Serial.printf("Camera init failed with error 0x%x", err);

    return;

  }

  sensor_t *s = esp_camera_sensor_get();

  // initial sensors are flipped vertically and colors are a bit saturated

  if (s->id.PID == OV3660_PID) {

    s->set_vflip(s, 1);        // flip it back

    s->set_brightness(s, 1);   // up the brightness just a bit

    s->set_saturation(s, -2);  // lower the saturation

  }

  // drop down frame size for higher initial frame rate

  if (config.pixel_format == PIXFORMAT_JPEG) {

    s->set_framesize(s, FRAMESIZE_QVGA);

  }

#if defined(CAMERA_MODEL_M5STACK_WIDE) || defined(CAMERA_MODEL_M5STACK_ESP32CAM)

  s->set_vflip(s, 1);

  s->set_hmirror(s, 1);

#endif

#if defined(CAMERA_MODEL_ESP32S3_EYE)

  s->set_vflip(s, 1);

#endif

// Setup LED FLash if LED pin is defined in camera_pins.h

#if defined(LED_GPIO_NUM)

  setupLedFlash(LED_GPIO_NUM);

#endif

  WiFi.begin(ssid, password);

  WiFi.setSleep(false);

  while (WiFi.status() != WL_CONNECTED) {

    delay(500);

    Serial.print(".");

  }

  Serial.println("");

  Serial.println("WiFi connected");

  startCameraServer();

  Serial.print("Camera Ready! Use 'http://");

  Serial.print(WiFi.localIP());

  Serial.println("' to connect");

}

void loop() {

  delay(10000);

}
