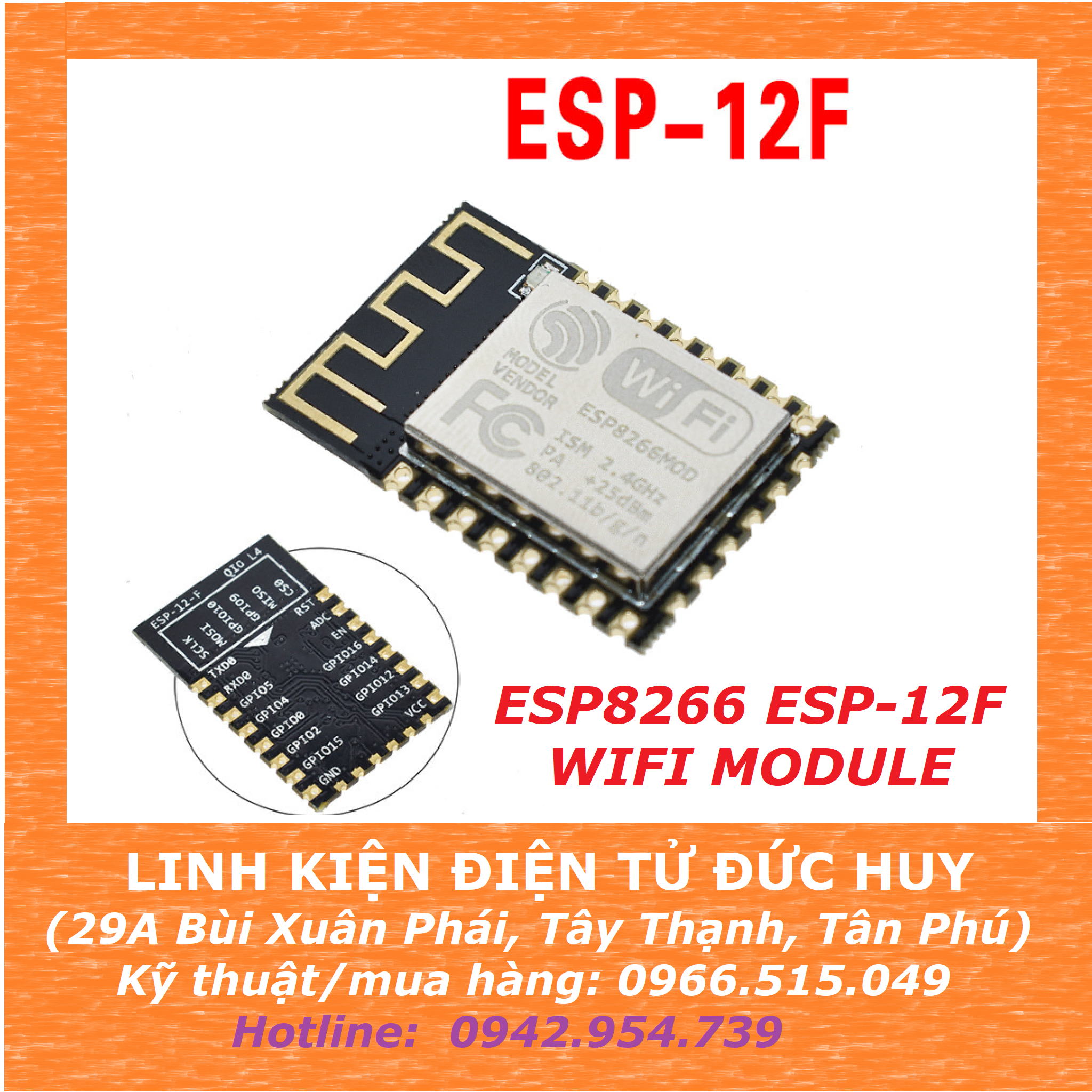

CHIP ESP-12F ESP8266 MODULE WIFI

Đây là module thu phát Wifi dựa trên ESP8266 SoC. ESP8266 SocC có tích hợp giao thức TCP/IP stack để kết nối internet dễ dàng. Nó cung cấp một giải pháp mạng Wi-Fi hoàn chỉnh và khép kín, nó cho phép lưu trữ ứng dụng hoặc tải ứng dụng từ mạng Wi-Fi.
ESP8266 có khả năng xử lý và lưu trữ mạnh mẽ giao tiếp thiết bị ngoại vi như cảm biến và các thiết bị ứng dụng khác thông qua các GPIO.

Giao diện tương ứng:

• Giao tiếp SDIO 2.0, SPI, UART
• 32 chân dạng QFN
• Bộ chuyển mạch RF, balun, 24dBm PA, DCXO và PMU
• Bộ vi xử lý RISC tích hợp, bộ nhớ trên chip và giao tiếp các bộ nhớ bên ngoài
• Bộ vi xử lý MAC / bộ đệm nền tảng tích hợp
• Giao tiếp I2S cho các ứng dụng âm thanh độ trung thực cao
• IC ổn áp nguồn được tích hợp
• Tích hợp WEP, TKIP, AES và WAPI

THÔNG SỐ KỸ THUẬT

• Chuẩn 802.11 b / g / n
• Wi-Fi Direct (P2P), AP
• Tích hợp giao thức TCP / IP
• Tích hợp TR chuyển đổi, balun, LNA, bộ khuếch đại công suất và mạng kết hợp
• PLL tích hợp, bộ điều chỉnh, DCXO và các đơn vị quản lý năng lượng
• Công suất ra 19.5dBm ở chế độ 802.11b
• Dòng rò <10uA
• MCU 32-bit
• Giao tiếp SDIO 1.1 / 2.0, SPI, UART
• STBC, 1 × 1 MIMO, 2 × 1 MIMO
• Truyền các gói dữ liệu trong <2ms
• Tiêu thụ điện năng ở chế độ chờ <1.0mW (DTIM3)

SƠ ĐỒ KÍCH HOẠT ESP - 12F CHIP RỜI:

TÀI LIỆU THAM KHẢO CÁCH NẠP CODE ESP-12E/F

TÀI LIỆU THAM KHẢO
