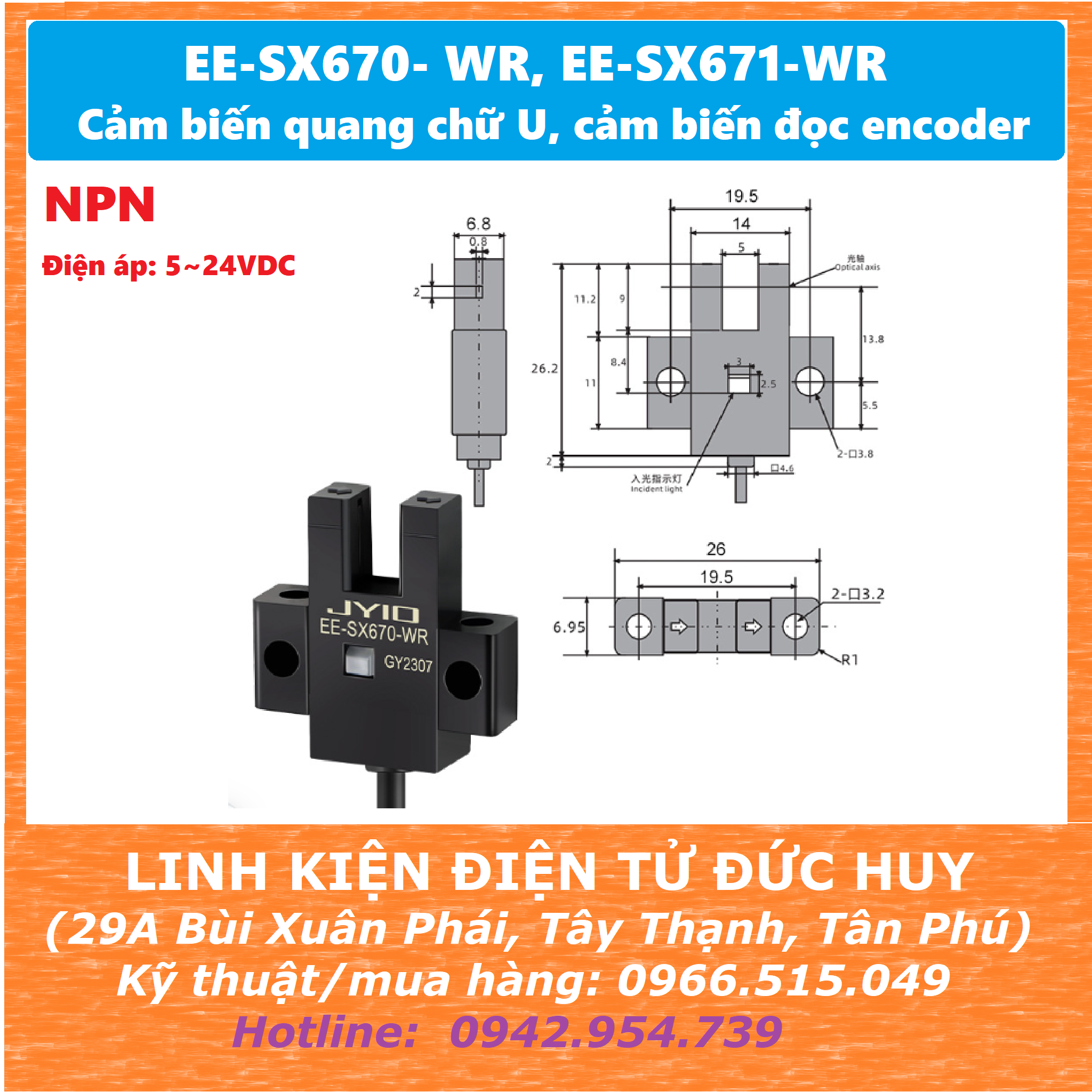

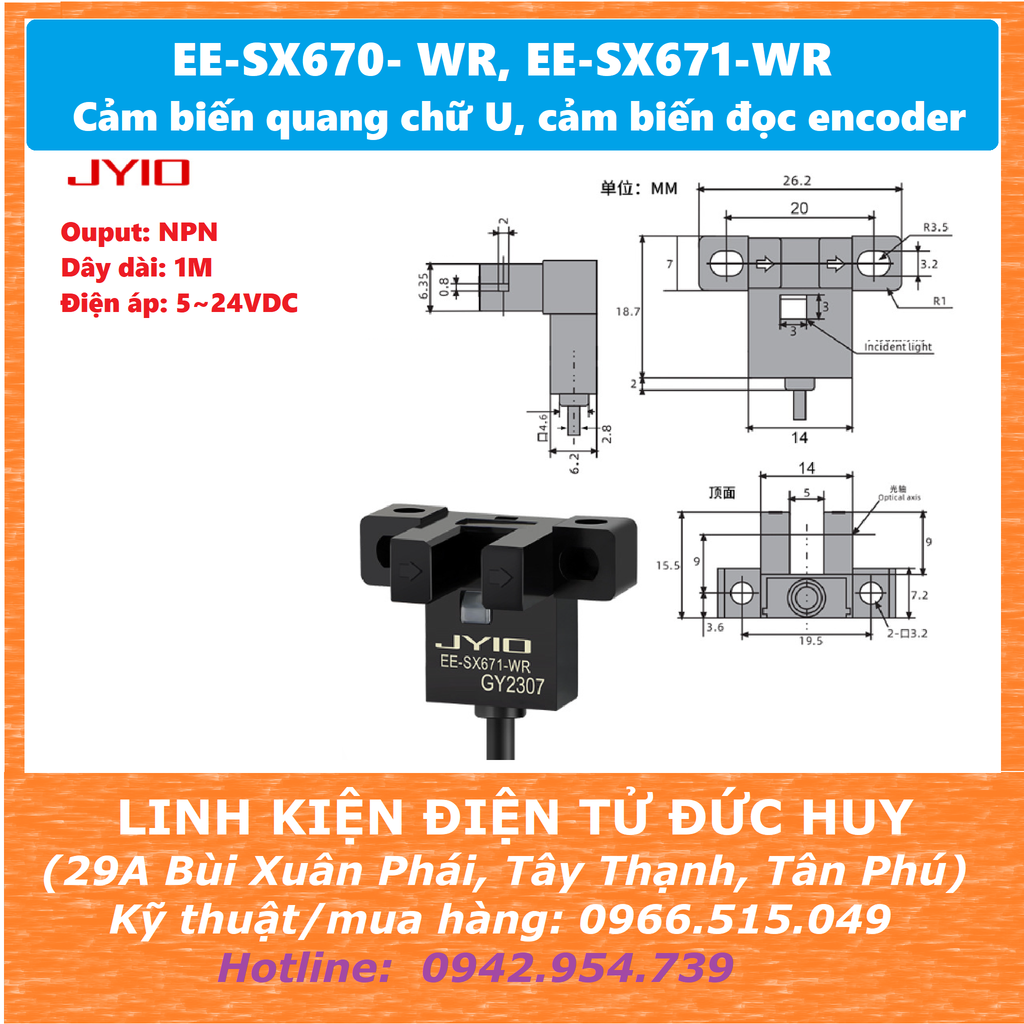

EE-SX670- WR, EE-SX671-WR Cảm biến quang chữ U, cảm biến đọc encoder

EE-SX-670WR Cảm biến quang chữ U, cảm biến đọc encoder sử điện áp 5-24VDC là một loại cảm biến quang hình chữ U (khe) của hãng JYIO thuộc dòng EE-SX67. Điểm đặc biệt của mã đuôi -WR là nó được tích hợp sẵn dây cáp (pre-wired) thay vì sử dụng đầu nối connector.

Thông số kỹ thuật chính:

• Khoảng cách khe (sensing distance): 5 mm.

• Ngõ ra (Output): NPN open collector, tối đa 100 mA.

• Nguồn cấp: 5 đến 24 VDC.

• Chế độ hoạt động: Có thể chọn giữa Light-ON (sáng khi không có vật) hoặc Dark-ON (sáng khi có vật chắn) tùy theo cách đấu dây.

• Tần số đáp ứng: 1 kHz.

• Cấp bảo vệ: IP50.

• Chiều dài cáp: Thường đi kèm cáp dài 1m.

Sơ đồ đấu dây (4 dây)

Dòng này thường có 4 màu dây tiêu chuẩn: [1]

1. Nâu (Brown): Cực dương nguồn (Vcc: 5-24 VDC).
2. Hồng (Pink): Chân chọn chế độ (L).
   • Nối dây Hồng với dây Nâu để chọn chế độ Light-ON.
   • Để hở dây Hồng để chọn chế độ Dark-ON.
3. Xanh dương (Blue): Cực âm nguồn (GND - 0V).
4. Đen (Black): Tín hiệu ngõ ra (Output)
