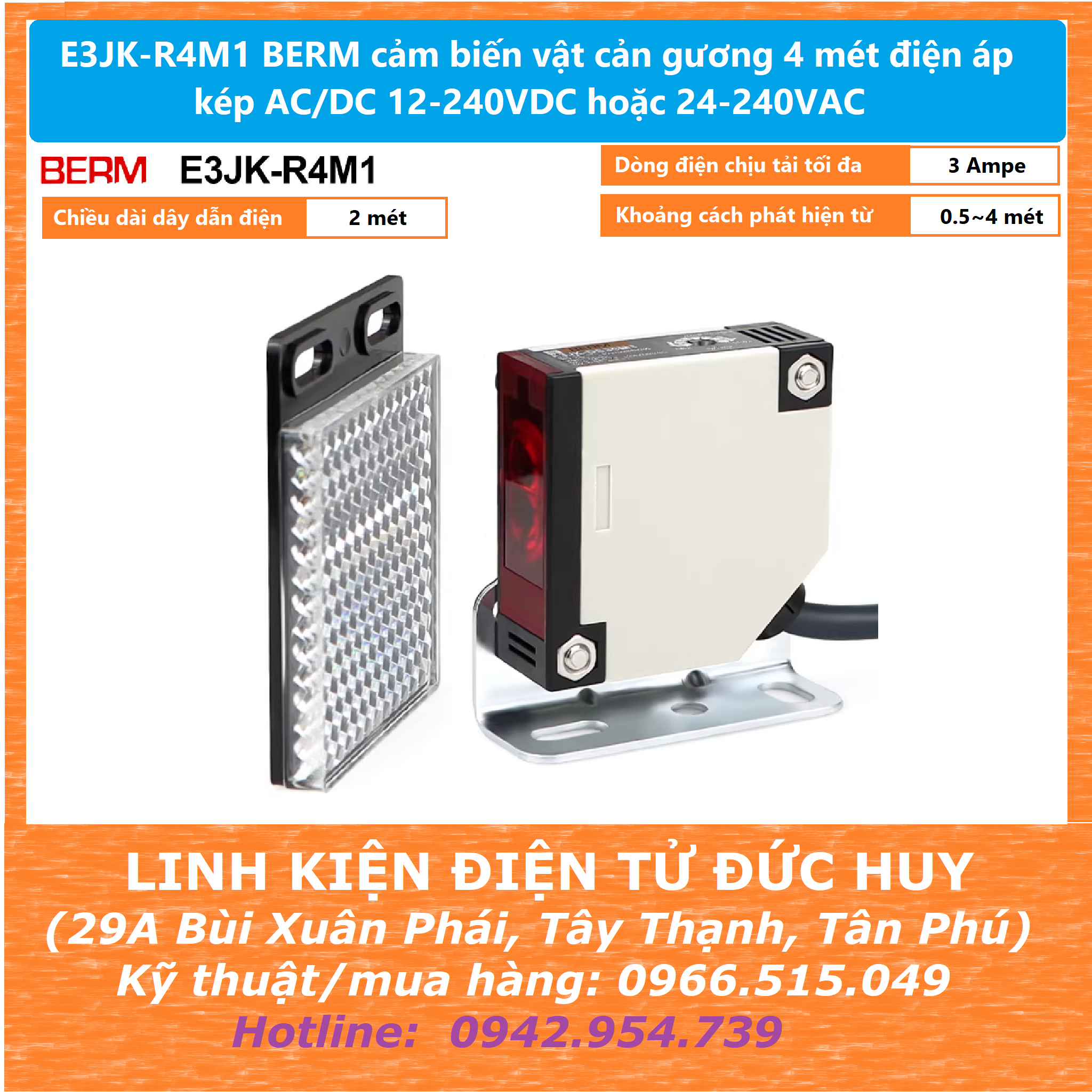

E3JK-R4M1 BERM cảm biến vật cản gương 4 mét điện áp kép AC/DC 12-240VDC 24-240VAC

E3JK-R4M1 là một loại cảm biến quang điện phản xạ gương (Retro-reflective) phổ biến của hãng BERM (hoặc các thương hiệu OEM tương đương). Thiết bị này hoạt động bằng cách phát ra tia sáng đến một tấm gương đi kèm, khi có vật thể cắt ngang tia sáng phản xạ từ gương về đầu thu, cảm biến sẽ kích hoạt ngõ ra

Thông số kỹ thuật chính:

• Khoảng cách phát hiện: Tối đa 4 mét (khi sử dụng với gương tiêu chuẩn).

• Điện áp nguồn cấp: Tùy thuộc vào model cụ thể mà bạn sở hữu, dòng E3JK có hai dải nguồn phổ biến:

  • Loại dải rộng (AC/DC): 24 - 240VAC hoặc 12 - 240VDC.

• Ngõ ra: Relay SPDT (tiếp điểm khô, gồm chân chung COM, thường mở NO và thường đóng NC) chịu tải tối đa khoảng 3A - 5A.

• Chế độ hoạt động:

• Thời gian phản hồi: ≤ 30ms.

• Cấp bảo vệ: IP64 (chống bụi và chống nước bắn nhẹ).

•

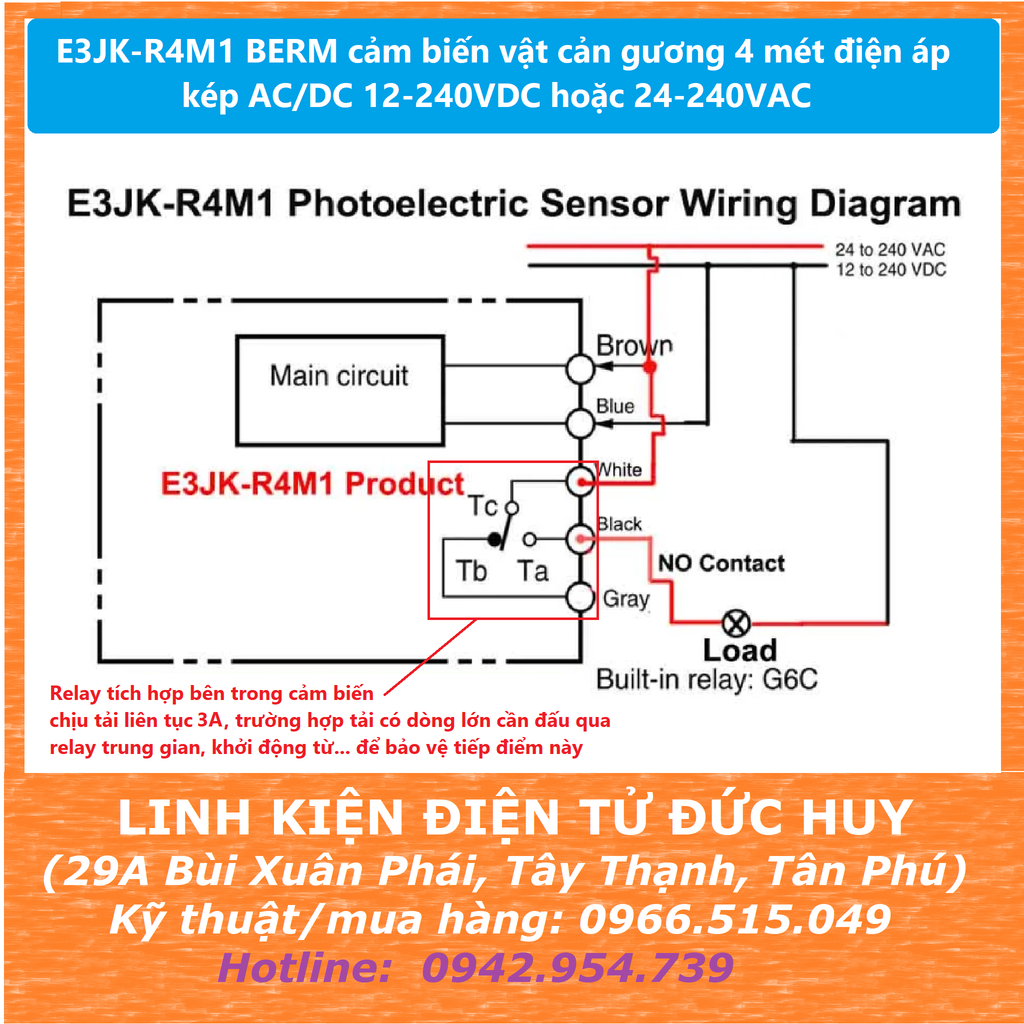

Sơ đồ đấu dây tiêu chuẩn (Cáp 5 dây)

Cảm biến thường sử dụng dây cáp màu tiêu chuẩn để phân biệt chức năng:

1. Nâu (Brown): Cấp nguồn dương (+) hoặc dây Pha AC

2. Xanh dương (Blue): Cấp nguồn âm (-) hoặc dây Trung tính AC.

3. Xám (Gray): Chân chung của Relay (COM).

4. Trắng (White): Tiếp điểm thường đóng (NC).

5. Đen (Black): Tiếp điểm thường hở (NO).

6.

Ứng dụng phổ biến

Nhờ tích hợp sẵn tiếp điểm Relay độc lập, loại cảm biến này không kén thiết bị kết nối và thường được dùng cho các tác vụ:

• Kích hoạt mở cửa tự động, cổng cơ quan, barrier bãi xe.

• Đếm sản phẩm trên băng chuyền sản xuất.

• Phát hiện xe hoặc người ra vào vùng an toàn trong công nghiệp.
