DH48S-S timer hẹn giờ hẹn giờ kép lặp lại theo chu kỳ T1 T2 (kèm đế)

DH48S-S là bộ hẹn giờ chu kỳ (twin timer) dùng để tạo ra hai khoảng thời gian độc lập T1 và T2 lặp lại liên tục lẫn nhau trong mạch điện tự động

Vai trò của T1 và T2:

• T1 (Time 1 - Thời gian ON/Chạy): Khoảng thời gian rơ-le bật (relay ON) hoặc đóng tiếp điểm để cấp điện cho thiết bị hoạt động.

• T2 (Time 2 - Thời gian OFF/Nghỉ): Khoảng thời gian rơ-le tắt (relay OFF) hoặc mở tiếp điểm để thiết bị ngừng hoạt động.

• Chu kỳ hoạt động: Khi cấp nguồn (relay trong timer chưa bật ON) thiết bị sẽ đếm hết thời gian T1 relay mới bắt đầu bật ON, timer tiếp tục chuyển sang đếm thời gian T2 (relay chưa tắt OFF) khi timer đếm hết thời gian cài đặt T2 (relay sẽ tắt OFF), rồi lặp lại vòng tròn này liên tục  cho đến khi ngắt nguồn.

THÔNG SỐ KỸ THUẬT:

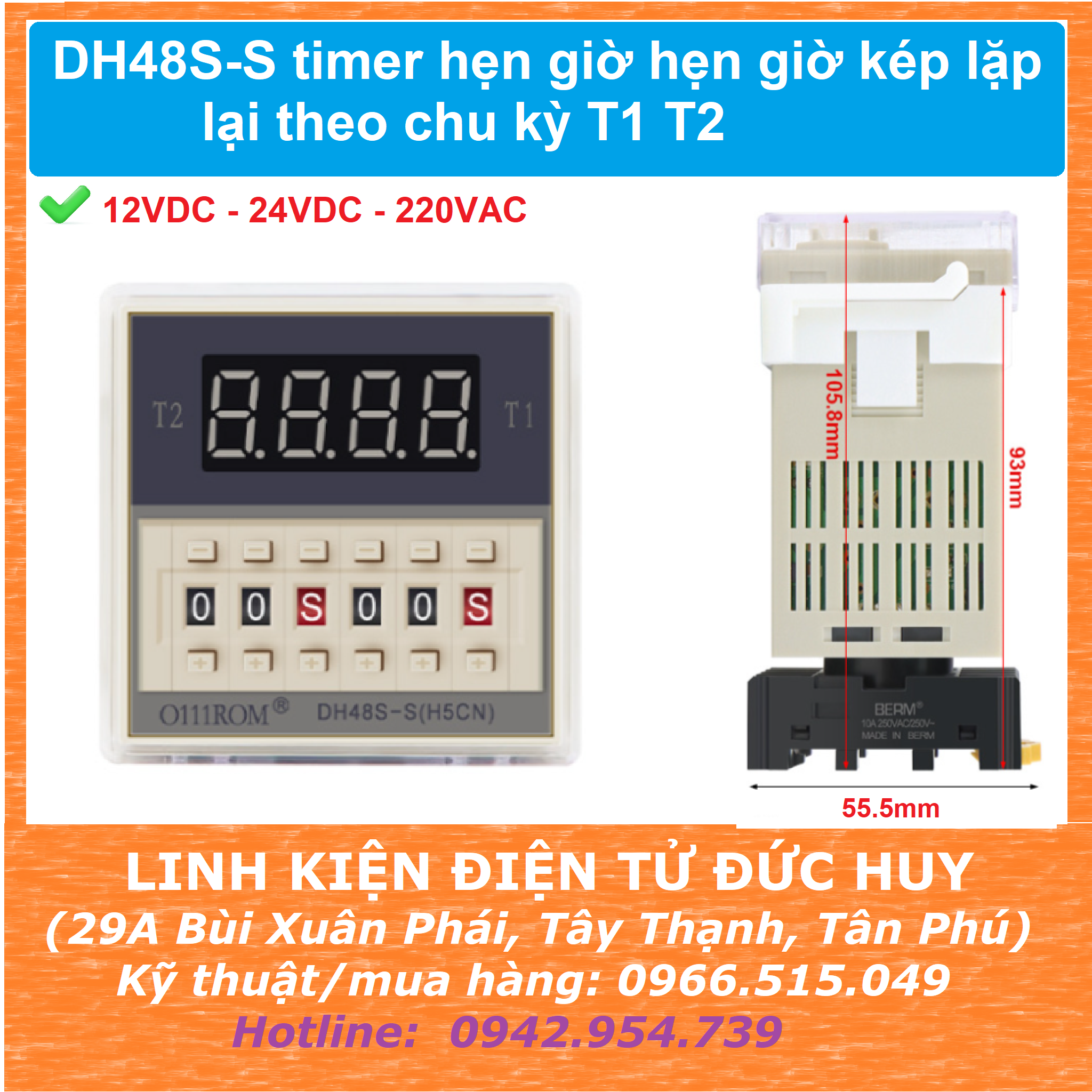

+  ĐIỆN ÁP HOẠT ĐỘNG:     12VAC/DC hoặc 24VAC/DC hoặc 220VAC

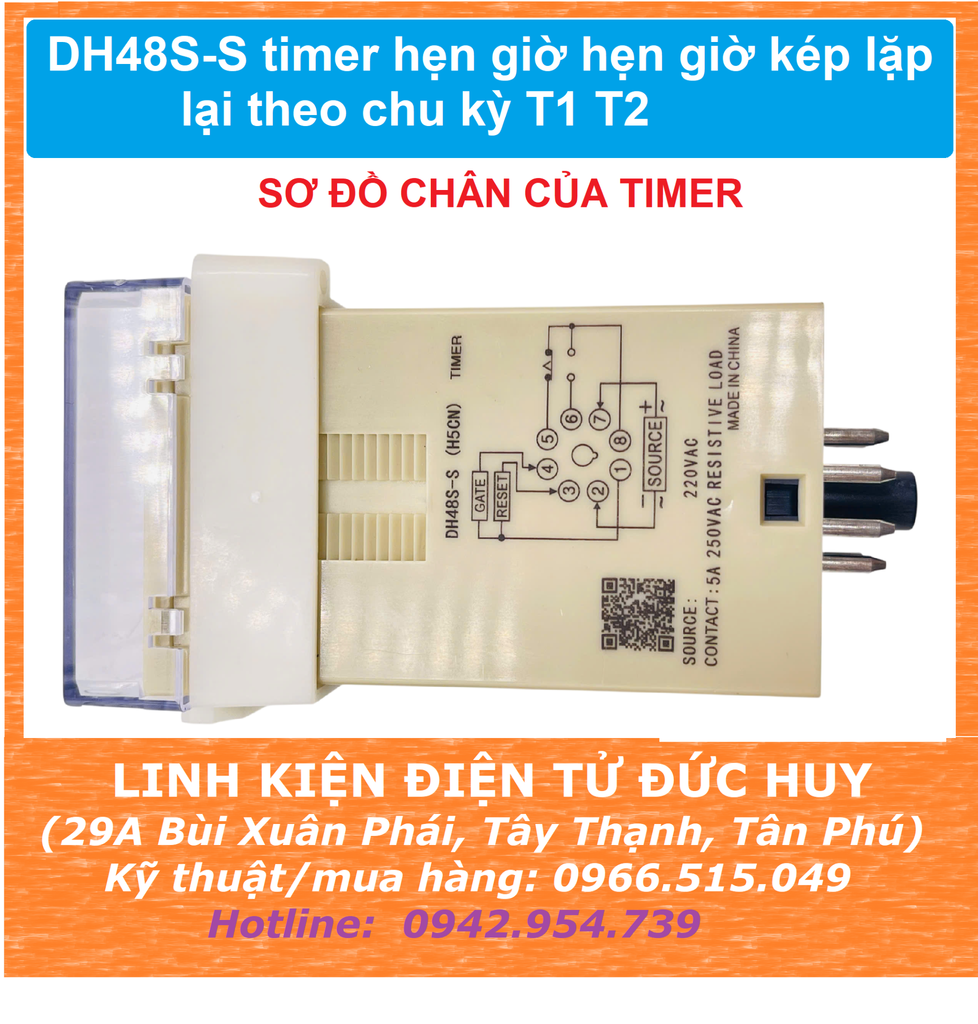

+  SỐ TIẾP ĐIỂM:    1NO (chân số 6)     1NC (chấn số 5)          1COM (chân số 8)

+  Có chức năng chân PAUSE tạm dừng khi đang đếm

+  Có chức năng chân RESET khi đang đếm, hoặc cần lặp lại

+  Có bao gồm đế cắm PYF083A

+  Khoảng thời gian có thể cài đặt:  0.01s ~ 99 giờ 99 phút

+  Chức năng PAUSE sẽ kích hoạt khi nối chân 1 & 4 với nhau, bộ đếm sẽ tạm dừng và giữ nguyên. Bộ đếm sẽ tiếp tục đếm giá trị khi chân 1 & 4 hở.

+ Chức năng RESET sẽ được kích hoạt khi nối 2 chân 1 & 3 với nhau bộ đếm sẽ ngay lập tức về giá trị 0. Khi hở kết nối 2 chân 1 & 3 bộ đếm sẽ bắt đầu đếm lại với giá trị 0. Có thể sử dụng chức năng này để làm chức năng tắt theo chu kỳ, hoặc chức năng OFF delay.

Cách cài đặt thời gian:

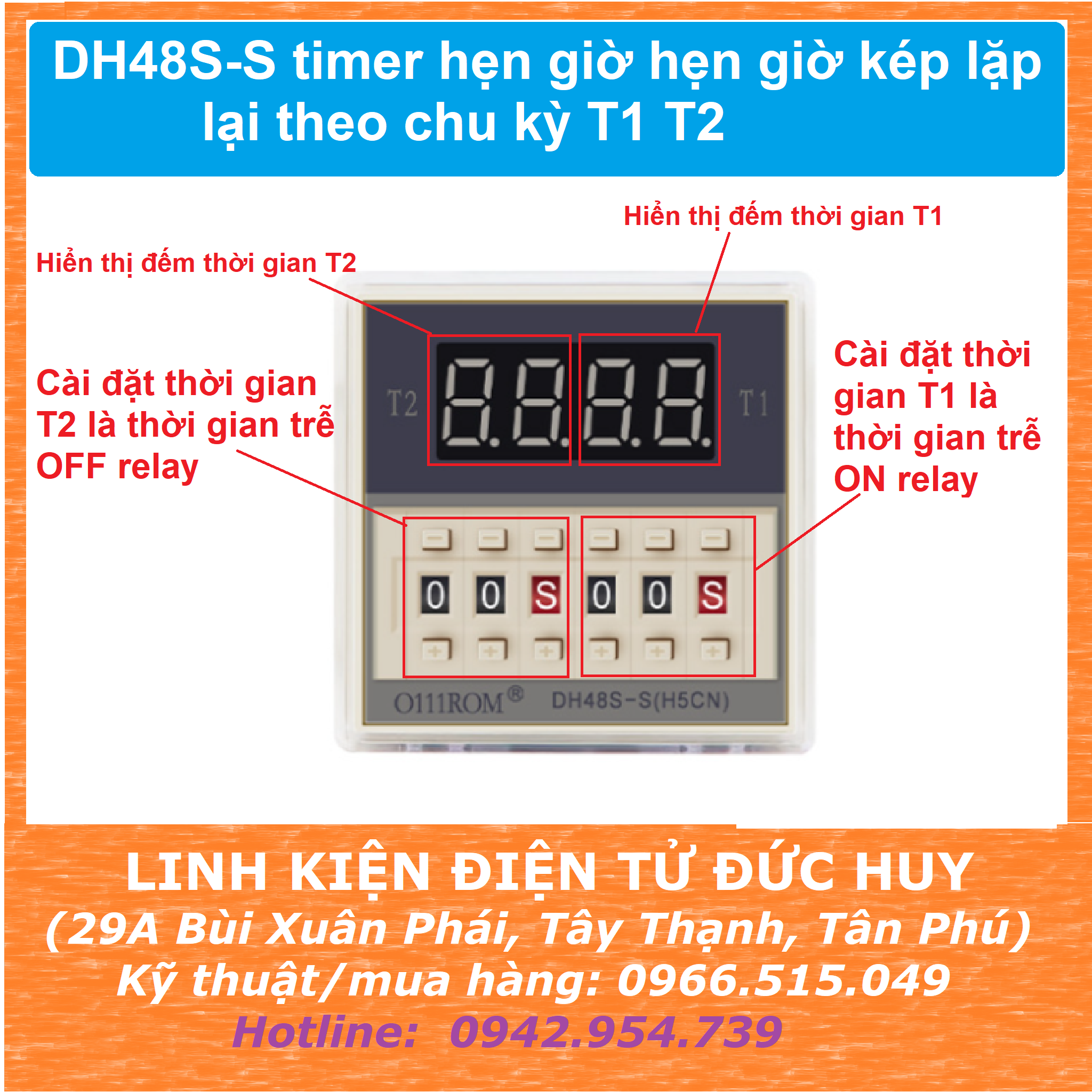

• Cài đặt giá trị cho T1 và T2 bằng các phím bấm hoặc công tắc xoay trên mặt thiết bị.

• Lưu ý quan trọng: Bạn phải chỉnh thời gian trước khi cấp nguồn. Mọi thay đổi khi thiết bị đã được cấp điện sẽ không có hiệu lực
