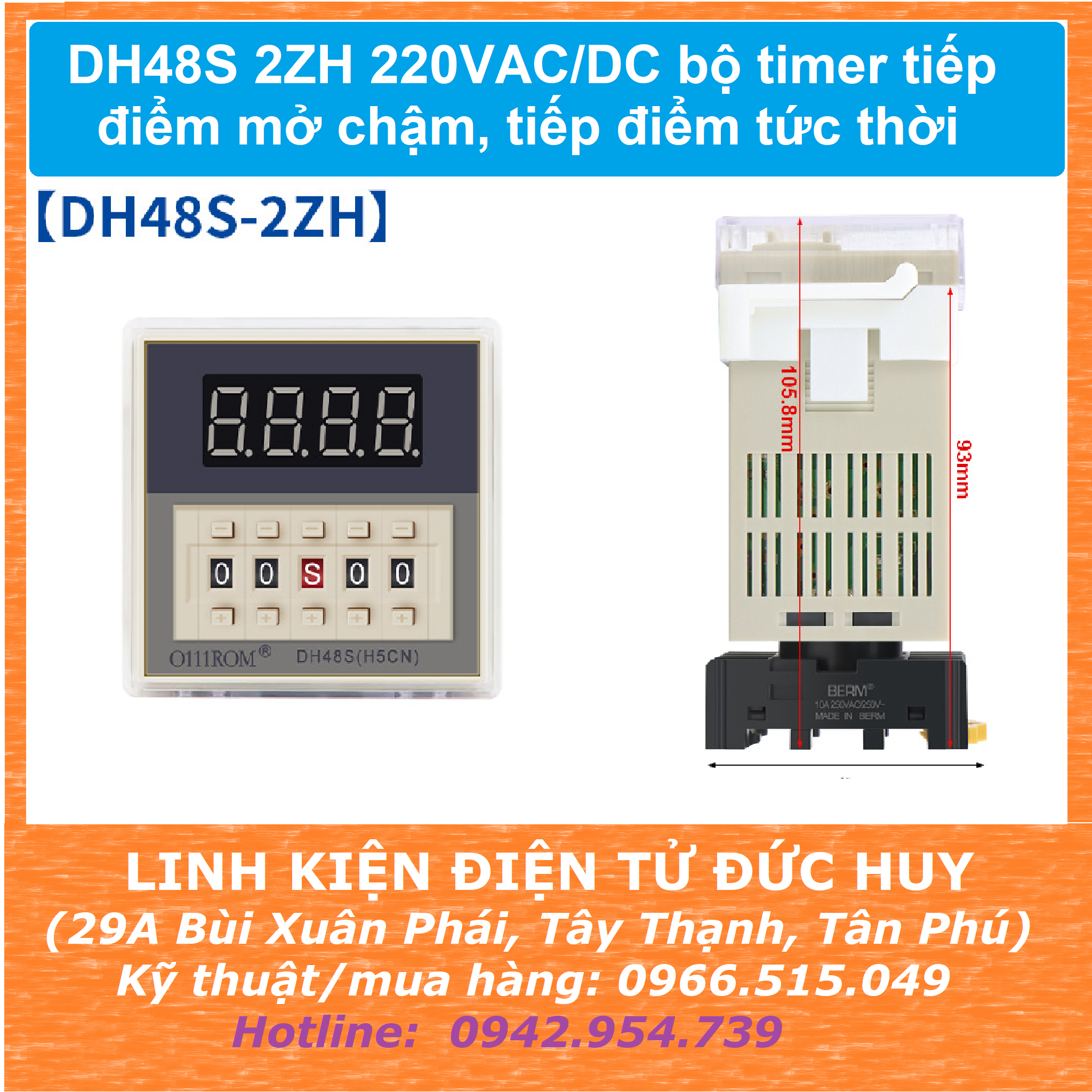

DH48S 2ZH 220VAC/DC bộ timer tiếp điểm mở chậm, tiếp điểm tức thời

Phiên bản DH48S-2ZH là dòng rơ le ON-delay đặc biệt sở hữu 1 cặp tiếp điểm trễ (SPDT) và 1 cặp tiếp điểm tác động tức thời (Instantaneous SPDT),có khả năng điều chỉnh thời gian từ 0.01S-99H99M

THÔNG SỐ KỸ THUẬT:

+ ĐIỆN ÁP HOẠT ĐỘNG:     220VAC

+ SỐ TIẾP ĐIỂM:    1 cặp tiếp điểm tưc thời, 1 cặp tiếp điểm đóng/mở trễ

+ Có bao gồm đế cắm

+ Khoảng thời gian có thể cài đặt:  0.01s ~ 99 giờ 99 phút

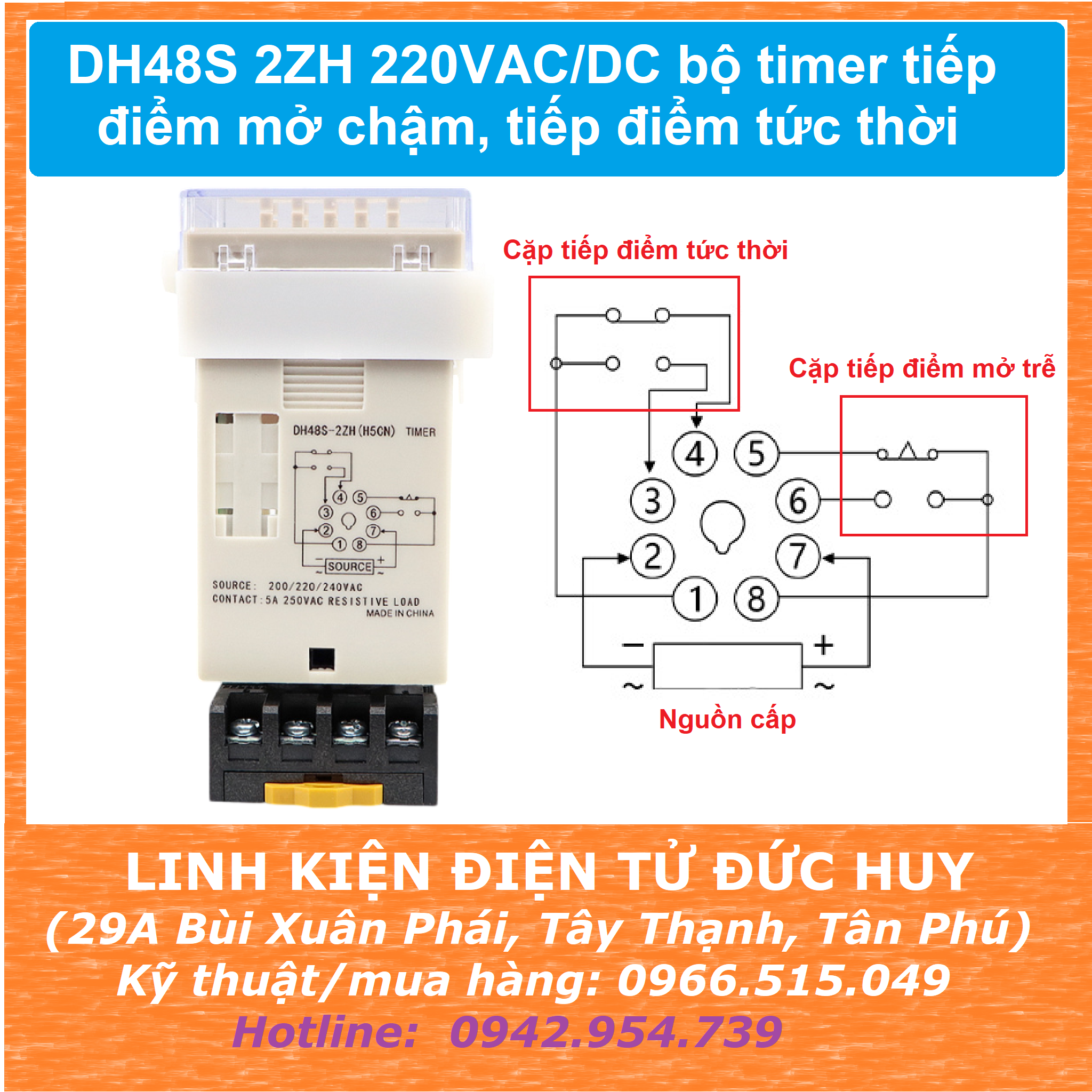

Sơ đồ chân và Đấu nối (Wiring Diagram):

Mã DH48S-2ZH sử dụng đế cắm 8 chân tròn tiêu chuẩn với cách bố trí chân như sau:

• Chân 2 & 7: Chân cấp nguồn (Power).
• Cặp tiếp điểm tác động tức thời (Instantaneous):
  • Chân 1: Chân chung (Common)
  • Chân 3: Tiếp điểm thường mở (NO)
  • Chân 4: Tiếp điểm thường đóng (NC)
  • Nguyên lý: Ngay khi cấp nguồn vào chân 2 và 7, cặp tiếp điểm này sẽ lập tức đảo trạng thái (1-3 đóng lại, 1-4 mở ra) mà không cần chờ thời gian đếm.
  •
• Cặp tiếp điểm trễ (Time-delay):
  • Chân 8: Chân chung (Common)
  • Chân 6: Tiếp điểm thường mở (NO)
  • Chân 5: Tiếp điểm thường đóng (NC)
  • Nguyên lý: Khi cấp nguồn, rơ le bắt đầu đếm ngược/đếm xuôi. Sau khi hết khoảng thời gian đã cài đặt, cặp tiếp điểm này mới đảo trạng thái (8-6 đóng lại, 8-5 mở ra
