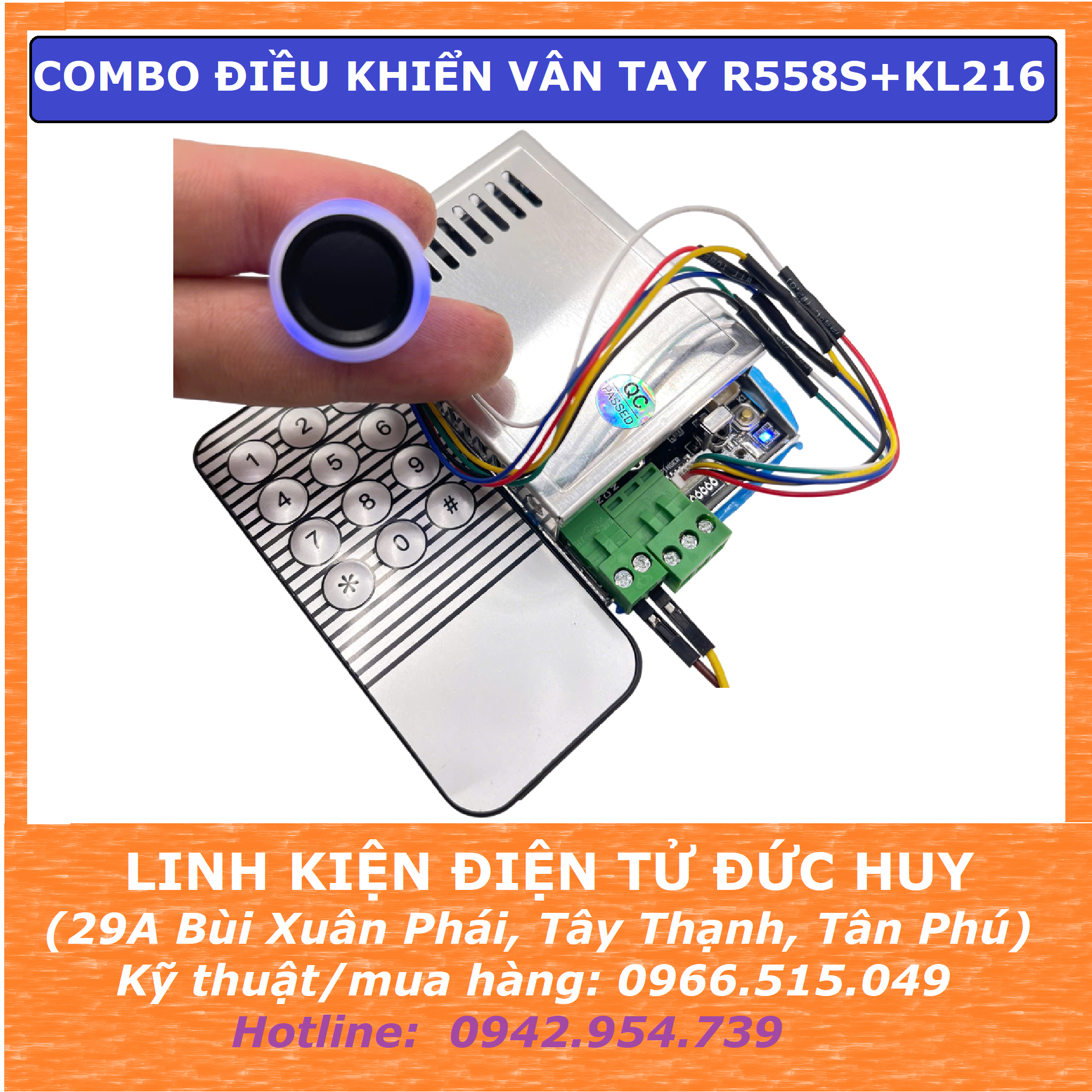

Combo mạch cảm biến và giải mã vân tay R558S với KL216, có remote cài đặt

THÔNG SỐ KỸ THUẬT:

1. Cảm biến vân tay R558S:

+ Điểm ảnh hình ảnh: 112*88

+ Độ phân giải (dpi): 508

+ Khả năng chống mài mòn của cảm biến: 200.000 lần

+ Dung lượng lưu trữ: 100 dấu vân tay

+ Phù hợp: 1:1, 1:N

+ Tự học: có

+ Đèn nhiều màu sắc: có

+ Thời gian thu thập hình ảnh vân tay: dưới 180ms

+ Thời gian tìm kiếm thuật toán: ít hơn 100ms (50)

+ Tổng thời gian phát hiện: dưới 0,6 giây (50 mảnh)

+ Thời gian khởi động: ít hơn 50 ms

+ Tỷ lệ phát hiện không chính xác (FAR): nhỏ hơn 0,001%

+ Tỷ lệ từ chối thực sự (FRR): dưới 1%

+ Giao diện truyền thông: UART (3.3V)

+ Tốc độ truyền thông (UART) 57600 (chuẩn)

+ Điện áp cung cấp: 3,3 ± 0,3 V

+ Dòng điện tối đa: nhỏ hơn 40 (mA)

+ Dòng điện tắt máy: nhỏ hơn 12()/VADD

+ Nhiệt độ hoạt động: -30°C đến 70°C.

+ Độ ẩm tương đối 20% đến 85% (không ngưng tụ)

+ Thả: Có thể chịu được khi rơi từ độ cao 1,2 mét xuống sàn bê tông

+ Khả năng chống tĩnh điện (ESD): xả tiếp xúc ± 8 kV, xả không tiếp xúc ± 15 kV

+ Cấp bảo vệ IP: chống nước mặt trước IP54.

+ Màu sắc: màu ảnh

+ Chất liệu: Kim loại không gỉ

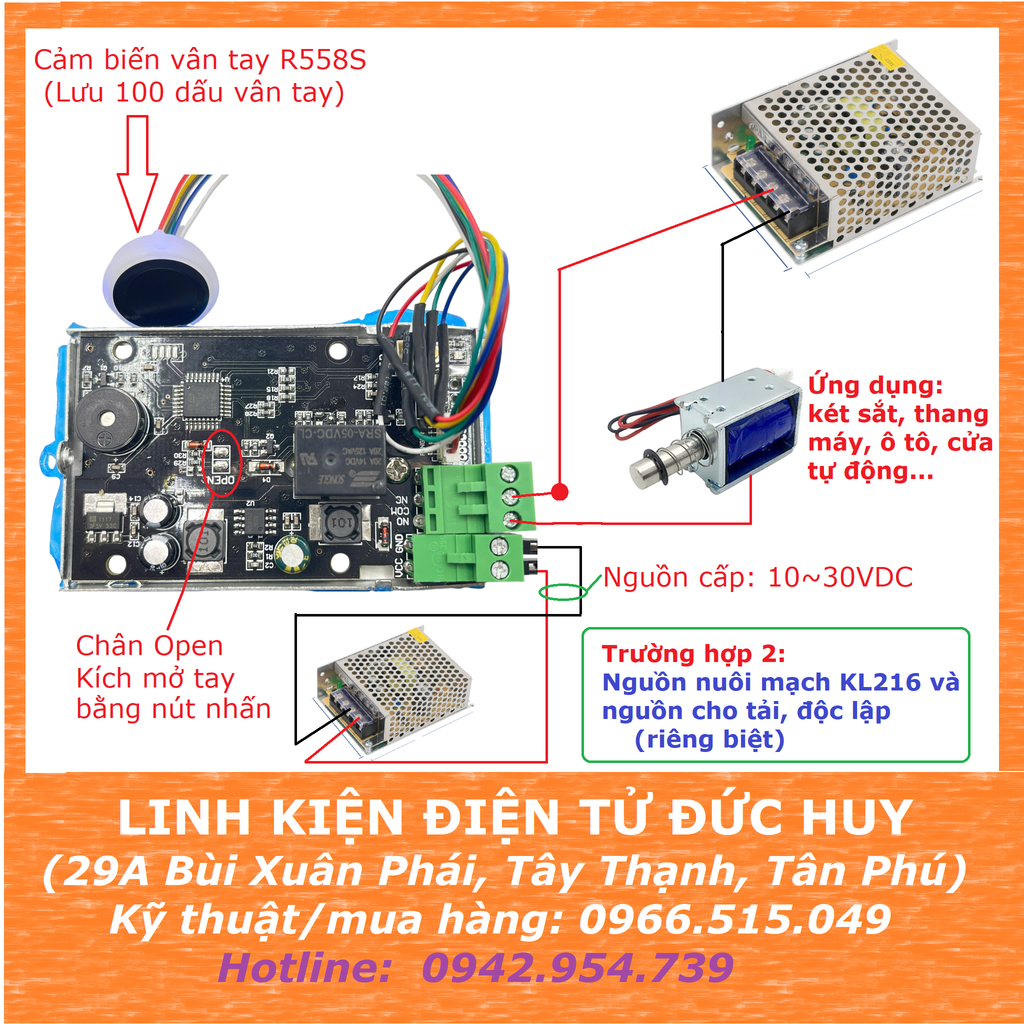

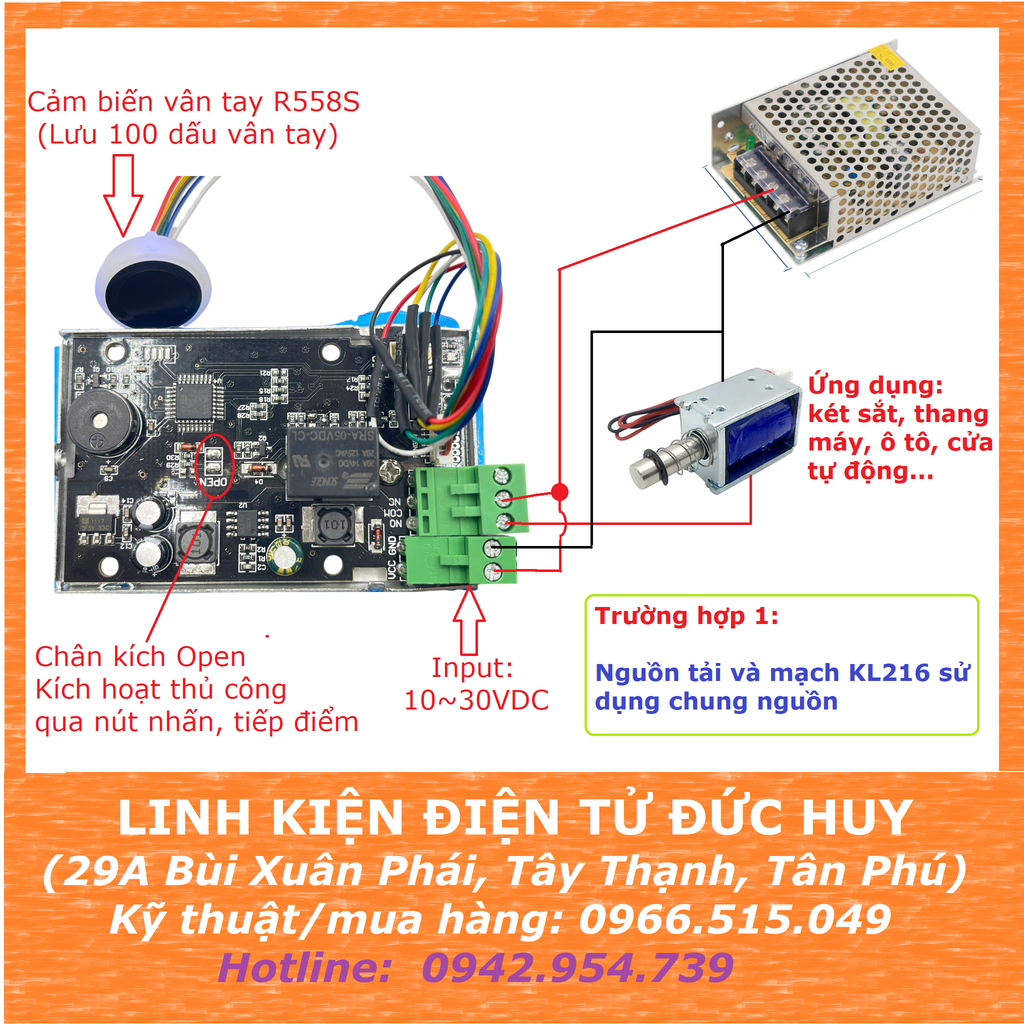

2. Mạch Giải Mã Vân Tay KL216 Kèm Remote

Loại mạch KL216 này là phiên bản mới thay thế cho phiên bản cũ K216, cải tiến có nhiều chế độ hơn so với phiên bản cũ

           + Không có contact K1, K2 như ở phiên bản cũ.

           + Cài đặt thời gian trễ theo mã lệnh lên đến 99 giây.

           + Tất cả các thiết lập đều được cài đặt bằng remote theo các mã lệnh được hướng dẫn bên dưới.

           + 3 chế độ hoạt động độc lập:  Jog mode,  Self-locking Mode, Iginition mode

+ Điện áp hoạt động: DC10~30V
+ Dòng tải hiện tại: 6mA
+ Ngõ ra: tiếp điểm Relay 10A
+ Bộ nhớ lưu trữ: 200 vân tay
+ Chất liệu vỏ: nhôm
+ Nhiệt độ hoạt động: - 20℃ ~ +460℃
+ Kích thước: 78 x 48 x 21mm

Tương thích với các loại cảm biến vân tay như sau: R300，R301T，R303T，R307，R501，R503, R502A, R502F, R558, R558S...

Hướng dẫn cài đặt vân tay:

• Cách 1: Cài đặt bằng nút nhấn trên mạch

  Nhấn nút SET K1 trên mạch, đèn sẽ nhấp nháy liên tục, lúc này bạn có thể cài vân tay, để ngón tay vào cảm biến và giữ nguyên cho đến khi nghe âm thanh báo hiệu ghi nhận thành công, bạn có thể cài liên tục các vân tay và thoát trạng thái cài đặt bằng cách đưa tay ra và chờ khoảng vài giây.
•
•
• Xóa vân tay: Nhấn và giữ nút cài đặt đến khi nghe âm thanh dài, tức là các vân tay đã lưu sẽ bị xóa, khôi phục lại cài đặt ban đầu.
•

• Cách 2: Cài đặt bằng remote hồng ngoại: mật khẩu mặc định là 123456

  +  Khi sử dụng điều khiển bằng remote, đầu tiên nhấn 1 phím bất kỳ để đánh thức bộ KL216, khi thấy đèn màu xanh dương sáng tức là mạch sẵn sàng để cài đặt.

  1. Thay đổi mật khẩu: nhấn remote theo cú pháp *123456*1* Mật khẩu mới*Mật khẩu mới#

  2. Đăng ký vân tay: nhấn *Mật khẩu*2*DD# (DD từ 1-5, có tổng cộng 5 vùng nhớ dấu vân tay tưởng ứng với 01-02-03-04-05, mỗi vùng nhớ có thể lưu trữ 40 vân tay, nhấn phím * để thoát hoặc tự động thoát sau 10 giây.

          Ví dụ: đăng ký vân tay lưu ở vùng nhớ thứ 3:  Nhấn *password*2*03#

•

       3. Xóa vân tay đã đăng ký:

       Nhấn *Mật khẩu*3*DD# (DD từ 1-5, có tổng cộng 5 vùng  nhớ dấu vân tay tưởng ứng với 1-2-3-4-5, mỗi vùng nhớ có thể lưu trữ 40 vân tay, nhấn phím * để thoát hoặc tự động thoát sau 10 giây.

       4. Cài đặt thời gian tắt relay:  Nhấn *password*4*Time(0.5s-99s)#

               Ví dụ:

               Cài đặt 0.5s: Nhấn*password*4*00#

               Cài đặt 1s:    Nhấn *password*4*01#

               Cài đặt 5s:    Nhấn *password*4*05#

               Cài đặt 99s:  Nhấn *password*4*99#

       5. Cài đặt các chế độ hoạt động:

              a) Jog Mode:                    Nhấn *password*5*1#

                   + Ở chế độ này khi đặt vân tay hợp lệ relay sẽ ON và giữ trạng thái, cho

                   đến khi hết thời gian trễ (cài đặt theo mục số 4) thì relay sẽ OFF.

                      b) Self-locking Mode:      Nhấn *password*5*3#

                    + Ở chế độ này khi đặt vân tay hợp lệ relay sẽ ON và giữ trạng thái cho

                   đến khi đặt vân tay lần 2 relay sẽ OFF.

       6. Bật/tắt chế độ Standby (chế độ chờ):

               Standby Mode On:          Nhấn *password*6*0#

               Standby Mode Off:          Nhấn *password*6*1#

       7. Khởi tạo giá trị mặc định nhà máy:

                Nhấn *password*7*password#

                Lưu ý: ở chế độ này tất cả các vân tay đều được hợp lệ, chế độ này sẽ

                            mất khi tiến hành đăng ký vân tay

       8. Test kích hoạt relay:

                 Nhấn *password:       relay đóng

                 Nhấn # :                      relay mở
