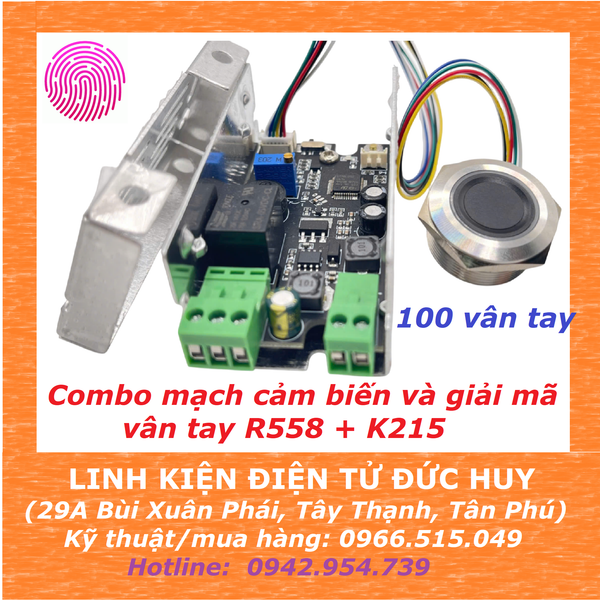

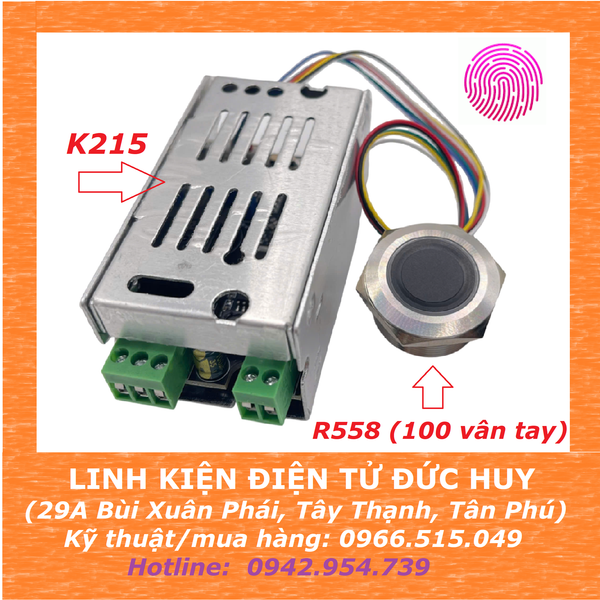

Combo mạch cảm biến và giải mã vân tay R558 với K215

Mã sản phẩm: K9_199, K3_189

THÔNG SỐ KỸ THUẬT: 1. Cảm biến vân tay R558:+ Điểm ảnh hình ảnh: 112*88+ Độ phân giải (dpi): 508+ Khả năng chống mài mòn của cảm biến: 200.000 lần+ Dung lượng lưu trữ: 100 dấu vân tay+ Phù hợp: 1:1, 1:N+ Tự học: có+ Đèn nhiều màu sắc: có+ Thời...

485,000₫

Hàng còn: 6

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

THÔNG SỐ KỸ THUẬT:

1. Cảm biến vân tay R558:

+ Điểm ảnh hình ảnh: 112*88

+ Độ phân giải (dpi): 508

+ Khả năng chống mài mòn của cảm biến: 200.000 lần

+ Dung lượng lưu trữ: 100 dấu vân tay

+ Phù hợp: 1:1, 1:N

+ Tự học: có

+ Đèn nhiều màu sắc: có

+ Thời gian thu thập hình ảnh vân tay: dưới 180ms

+ Thời gian tìm kiếm thuật toán: ít hơn 100ms (50)

+ Tổng thời gian phát hiện: dưới 0,6 giây (50 mảnh)

+ Thời gian khởi động: ít hơn 50 ms

+ Tỷ lệ phát hiện không chính xác (FAR): nhỏ hơn 0,001%

+ Tỷ lệ từ chối thực sự (FRR): dưới 1%

+ Giao diện truyền thông: UART (3.3V)

+ Tốc độ truyền thông (UART) 57600 (chuẩn)

+ Điện áp cung cấp: 3,3 ± 0,3 V

+ Dòng điện tối đa: nhỏ hơn 40 (mA)

+ Dòng điện tắt máy: nhỏ hơn 12()/VADD

+ Nhiệt độ hoạt động: -30°C đến 70°C.

+ Độ ẩm tương đối 20% đến 85% (không ngưng tụ)

+ Thả: Có thể chịu được khi rơi từ độ cao 1,2 mét xuống sàn bê tông

+ Khả năng chống tĩnh điện (ESD): xả tiếp xúc ± 8 kV, xả không tiếp xúc ± 15 kV

+ Cấp bảo vệ IP: chống nước mặt trước IP54.

+ Màu sắc: màu ảnh

+ Chất liệu: Kim loại không gỉ

2. Mạch giải mã vân tay K215:

Điện áp hoạt động: DC10~30V
Dòng tải hiện tại: 6mA
Ngõ ra: tiếp điểm Relay 10A
Bộ nhớ lưu trữ: 200 vân tay
Chất liệu vỏ: nhôm
Nhiệt độ hoạt động: - 20℃ ~ +460℃
Kích thước: 78 x 48 x 21mm

Cách cài đặt mạch K215 với cảm biến vân tay:

Áp dụng được cho các loại cảm biến vân tay như sau:

R300,R301T,R303T, R307,R501,R503, R502A, R502F, R558, R558S...

a) Đăng ký dấu vân tay:

+ Nhấn nhanh nút 'SET' (trên mạch K215) để vào chế độ đăng ký vân tay khi đèn xanh nhấp nháy và có tiếng bip, đặt vân tay vào vùng nhận của cảm biến đến khi nghe tiếng nhạc là đăng ký thành công.

+ Có thể đăng ký nhiều vân tay cùng lúc khi ở trong chế độ đăng ký vân tay.

+ Nếu không có nhu cầu thêm dấu vân tay nữa, hệ thống sẽ tự động lưu lại cac dấu vân tay đã đăng ký sau vài giây.

b) Khởi tạo về giá trị mặc định của nhà sản xuất:

+ Nhấn giữ nút 'SET' (trên mạch K215) cho đến khi nghe tiếng bip dài, chế độ mặc định nhà sản xuất đã thực hiện thành công.

Lưu ý: ở chế độ này tất cả dấu vân tay đều được mạch chấp nhận, chỉ mất chức năng này khi vào chế độ đăng ký vân tay.

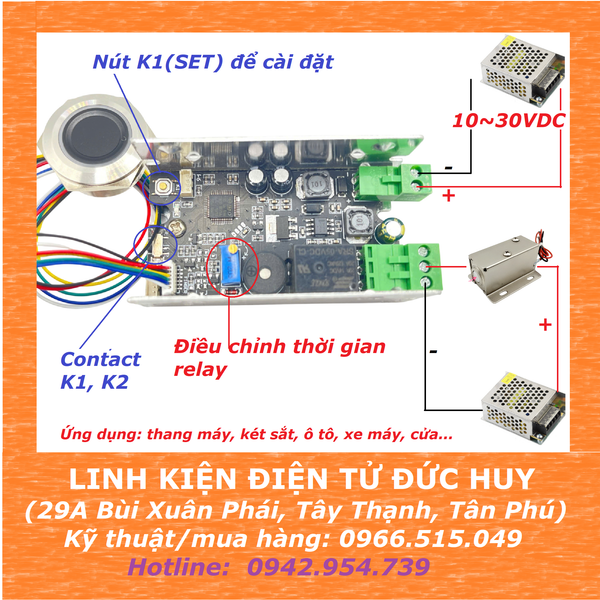

c) Chế độ K1 và K2 trên mạch K215:

+ Khi contact gạt sang chế độ K1: khi đặt vân tay hợp lệ relay ON và giữ trạng thái, cho đến khi hết khoảng thời gian được cài đặt bởi biến trở K3 (0.5 ~ 20s) thì relay OFF.

+ Khi contact gạt sang chế độ K2: khi đặt vân tay hợp lệ relay ON và giữ trạng thái, cho đến khi đặt lại dấu vân tay hợp lệ lần nữa thì relay OFF.
