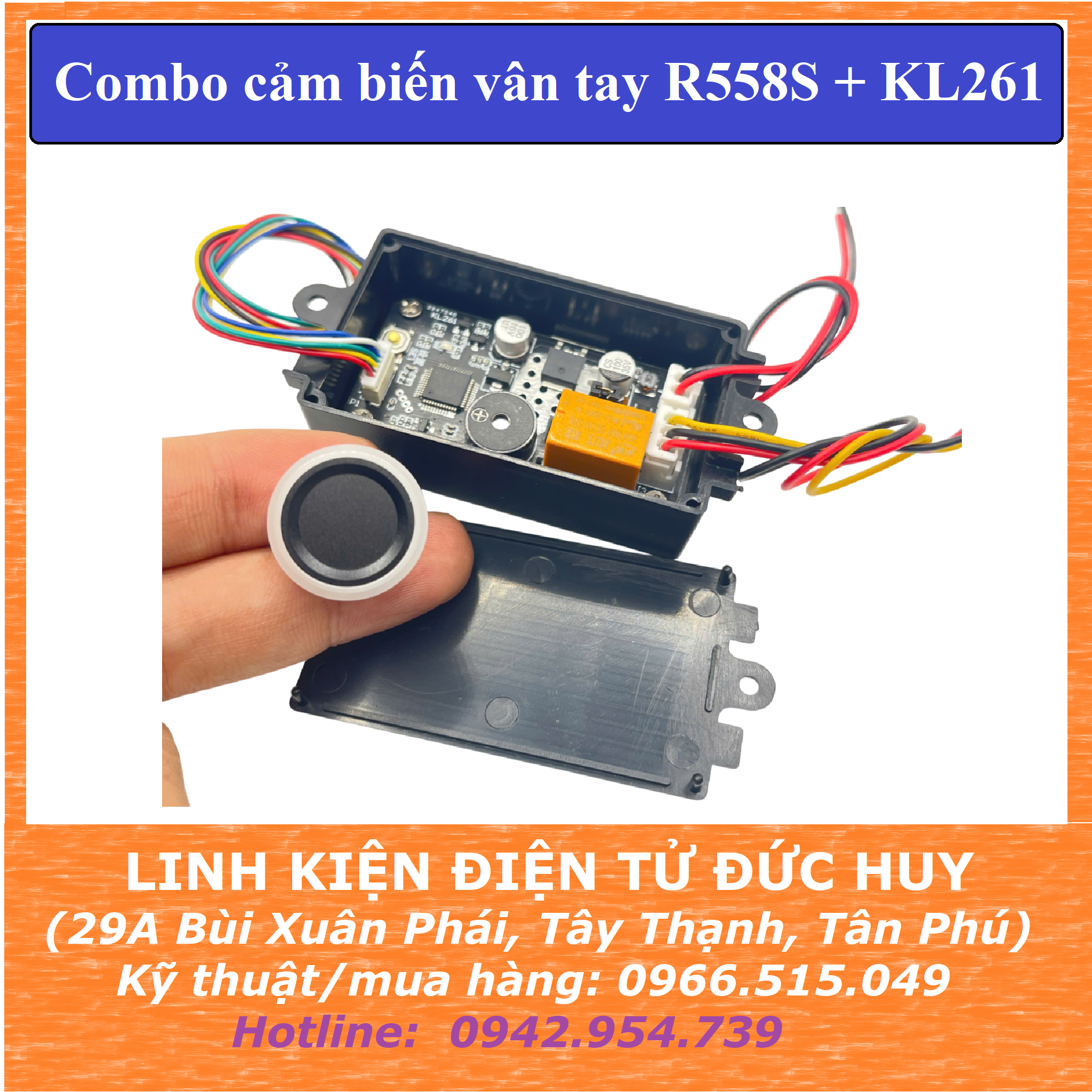

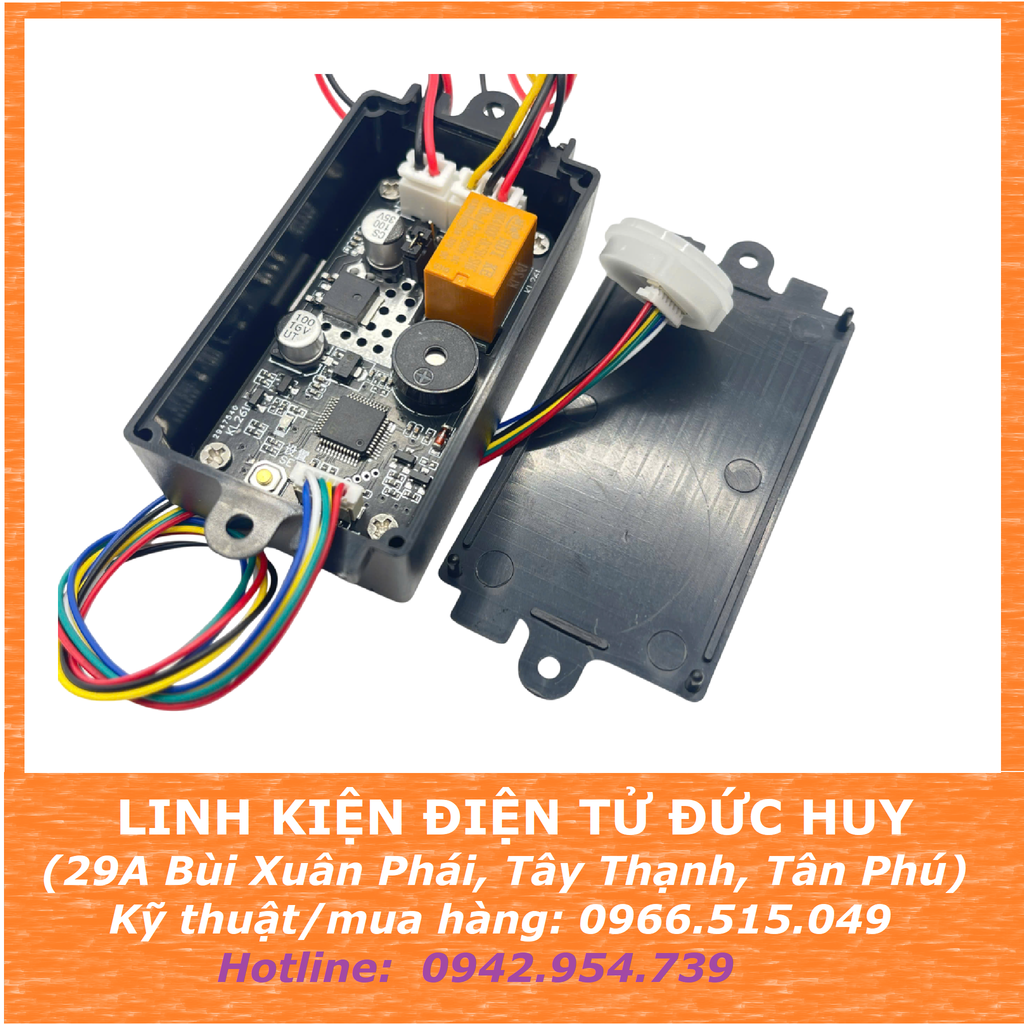

Combo cảm biến vân tay R558S và mạch giải mã KL261

THÔNG SỐ KỸ THUẬT R558S:

+ Điểm ảnh hình ảnh: 112*88

+ Độ phân giải (dpi) 508

+ Khả năng chống mài mòn của cảm biến: 200.000 lần

+ Dung lượng lưu trữ: 100 dấu vân tay

+ Phù hợp: 1:1, 1:N

+ Tự học: có

+ Đèn nhiều màu sắc: có

+ Thời gian thu thập hình ảnh vân tay: dưới 180ms

+ Thời gian tìm kiếm thuật toán: ít hơn 100ms (50)

+ Tổng thời gian phát hiện: dưới 0,6 giây (50 mảnh)

+ Thời gian khởi động: ít hơn 50 ms

+ Tỷ lệ phát hiện không chính xác (FAR): nhỏ hơn 0,001%

+ Tỷ lệ từ chối thực sự (FRR): dưới 1%

+ Giao diện truyền thông: UART (3.3V)

+ Tốc độ truyền thông (UART) 57600 (chuẩn)

+ Điện áp cung cấp: 3,3 ± 0,3 V

+ Dòng điện tối đa: nhỏ hơn 40 (mA)

+ Dòng điện tắt máy: nhỏ hơn 12()/VADD

+ Nhiệt độ hoạt động: -30°C đến 70°C.

+ Độ ẩm tương đối 20% đến 85% (không ngưng tụ)

+ Khả năng chống tĩnh điện (ESD): xả tiếp xúc ± 8 kV, xả không tiếp xúc ± 15 kV

+ Cấp bảo vệ IP: chống nước mặt trước IP54.

+ Màu sắc: màu ảnh

+ Chất liệu: Nhựa

THÔNG SỐ KỸ THUẬT KL261:

+ Điện áp cung cấp:  5.5 ~ 15VDC

+ Dòng điện trạng thái Standby:

+ Dòng điện đỉnh: 200mA

+ Lưu được 100 dâu vân tay (20 dấu vân tay quản lý, 80 dấu vân tay người sử dụng)

+ Output:  Relay

+ Tải tối đa của relay trên mạch: 3A

HƯỚNG DẪN CÀI ĐẶT:

1. Đăng ký dấu vân tay quản lý:

+ Nhấn giữ nút cài đặt 1 lần đến khi module sáng đèn màu tím và nhấp nháy nhanh, đặt vân tay muốn đăng ký làm quản lý vào vùng nhận của cảm biến cho đến khi có âm thanh báo đã đăng ký thành công. Có thể đăng ký liên tục và khả năng module lưu được 20 vân tay quản lý.

+  Nếu không cần thêm vân tay, đợi vài giây sẽ tự động lưu và thoát chế độ này. Nếu số lượng vân tay quản lý đầy nó sẽ tự động thoát trạng thái sau 3 tiếng "DiDiDi". Nó sẽ tự động chuyển sang trạng thái đăng ký vân tay người sử dụng nếu nhấn nút SET lần nữa.

2. Đăng ký dấu vân tay người sử dụng:

+ Đặt dấu vân tay quản lý vào vùng thu nhận của cảm biến và giữ nguyên cho đến khi đèn báo màu xanh sáng và nghe thấy âm báo có nghĩa đã đăng nhập được vào chế độ đăng ký vân tay người sử dụng.

+ Lúc này đặt dấu vân tay người sử dụng lên vùng thu nhận của cảm biến cho đến khi nghe thấy âm báo tức là đã đăng ký thành công, dấu vân tay có thể đăng ký liên tục khi hệ thống ở trạng thái này. Nếu không có nhu cầu thêm dấu vân tay, chờ vài giây hệ thống sẽ tự động lưu và thoát trạng thái.

3. Xóa dấu tất cả vân tay người sử dụng tương ứng dấu vân tay quản lý:

+ Đặt dấu vân tay người quản lý vào vùng thu nhận của cảm biến cho đến khi đèn đỏ sáng và nghe âm thanh báo " DiDiDi" có nghĩa đã xóa thành công vân tay người sử dụng.

4. Cài đặt thời gian tắt trễ relay:

+ Nhấn giữ nút SET 1 thời gian dài cho đến khi nghe 2 tiếng "DiDi", cảm biến vân tay sáng đèn màu vàng và nhấp nháy nhanh. Tức là đã đăng nhập được vào chế độ này.

+ Khi đó điều chỉnh thời gian với nút SET, mỗi 1 lần nhấn nút SET là sẽ tăng giá trị 0.5s, khởi đầu là giá trị 0S. Module cho phép tối đa đến 240 phút.

5. Cài đặt chế dộ Self - Locking:

+ Nhấn giữ nút SET 1 thời gian dài cho đến khi nghe 3 tiếng bip "DiDiDi", và đèn trên cảm biến vân tay sáng màu xanh và nhấp nháy nhanh. Tức là đã đăng nhập được vào chế độ này.

+ Ở chế độ này relay sẽ ON khi đặt dấu vân tay hợp lệ lê cảm biến, relay sẽ OFF khi đặt dấu vân tay hợp lệ đó 1 lần nữa. Nếu đặt và luôn giữ vân tay trên cảm biến thì relay sẽ luôn ON

6. Cài đặt chế độ Ignition (hay còn gọi chế độ nhấp-nhả):

+ Nhấn giữ nút SET 1 thời gian dài cho đến khi nghe 4 tiếng bip "DiDiDiDi", và đèn trên module KL261 sáng màu xanh lá và nhấp nháy nhanh. Tức là đã đăng nhập được vào chế độ này.

+ Ở chế độ này relay sẽ ON khi đặt dấu vân tay hợp lệ lên cảm biến, relay sẽ OFF khi nhả vân tay khỏi cảm biến.

7. Khôi phục mặc định nhà máy:

+ Nhấn giữ nút SET 1 thời gian dài cho đến khi nghe 6 tiếng bip "DiDiDiDiDiDi", tiếp tục vẫn giữ nút nhấn trên KL261 cho đến khi tắt đèn màu đỏ trên module vân tay và có âm báo thành công Tức là đã đăng nhập được vào chế độ này và khởi tạo thành công.

CÁC LƯU Ý VỀ SẢN PHẨM:

1. Ở trạng thái mặc định nhà máy sản xuất, tất cả các dấu vân tay được cho phép xem là hợp lệ khi đặt lên cảm biến, khi đã đăng ký dấu vân tay thì trạng thái này sẽ không còn.

2. Ở chế độ hoạt động bình thường, đèn trên module KL261 sáng màu trắng.

     - Nếu có vân tay admin đặt vào cảm biến, đèn trên module sáng màu tím.

     - Nếu có vân tay user đặt vào cảm biến, đèn trên module sáng màu xanh lá.

     - Nếu có vân tay không hợp lệ đặt vào cảm biến, đèn trên module sáng màu đỏ.

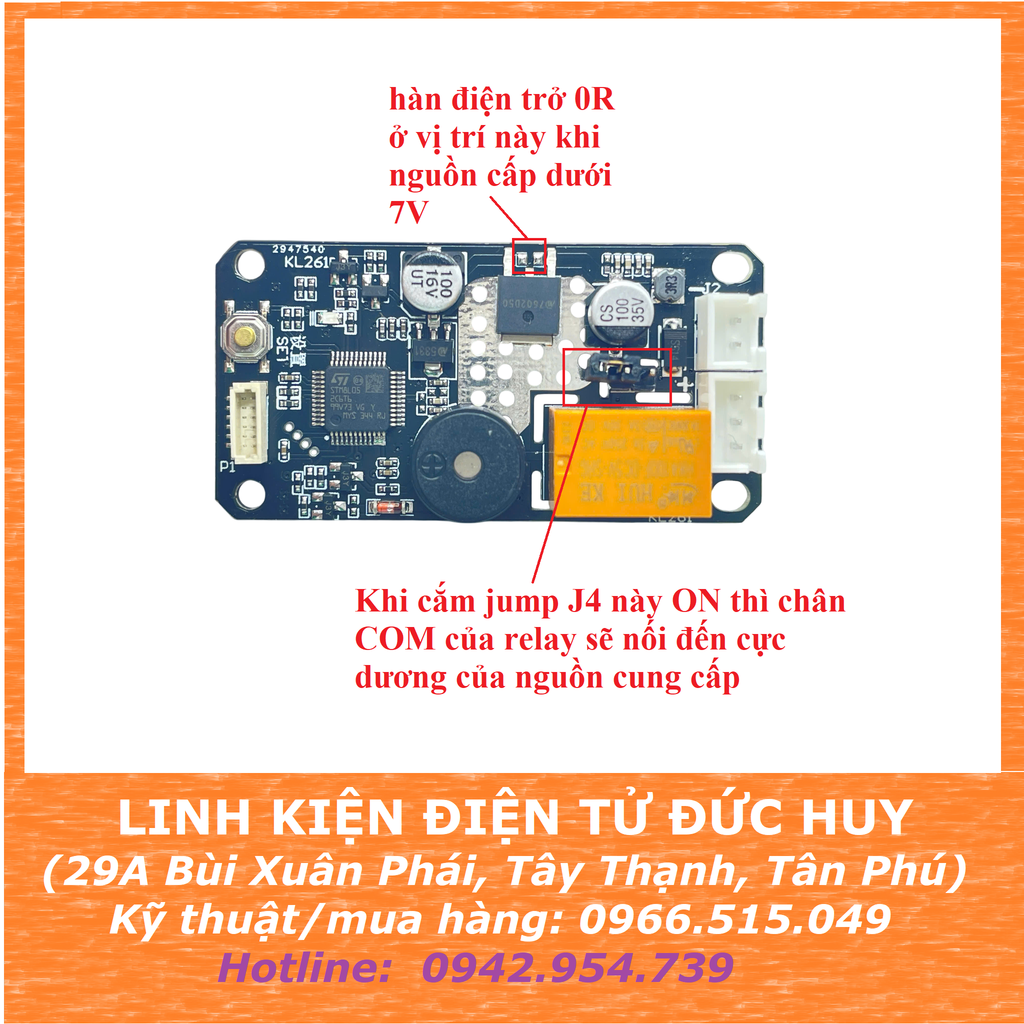

3. Khi nguồn cấp cho module dưới 7V cần hàn thêm điện trở 0R trên mạch theo vị trí hình bên dưới.
