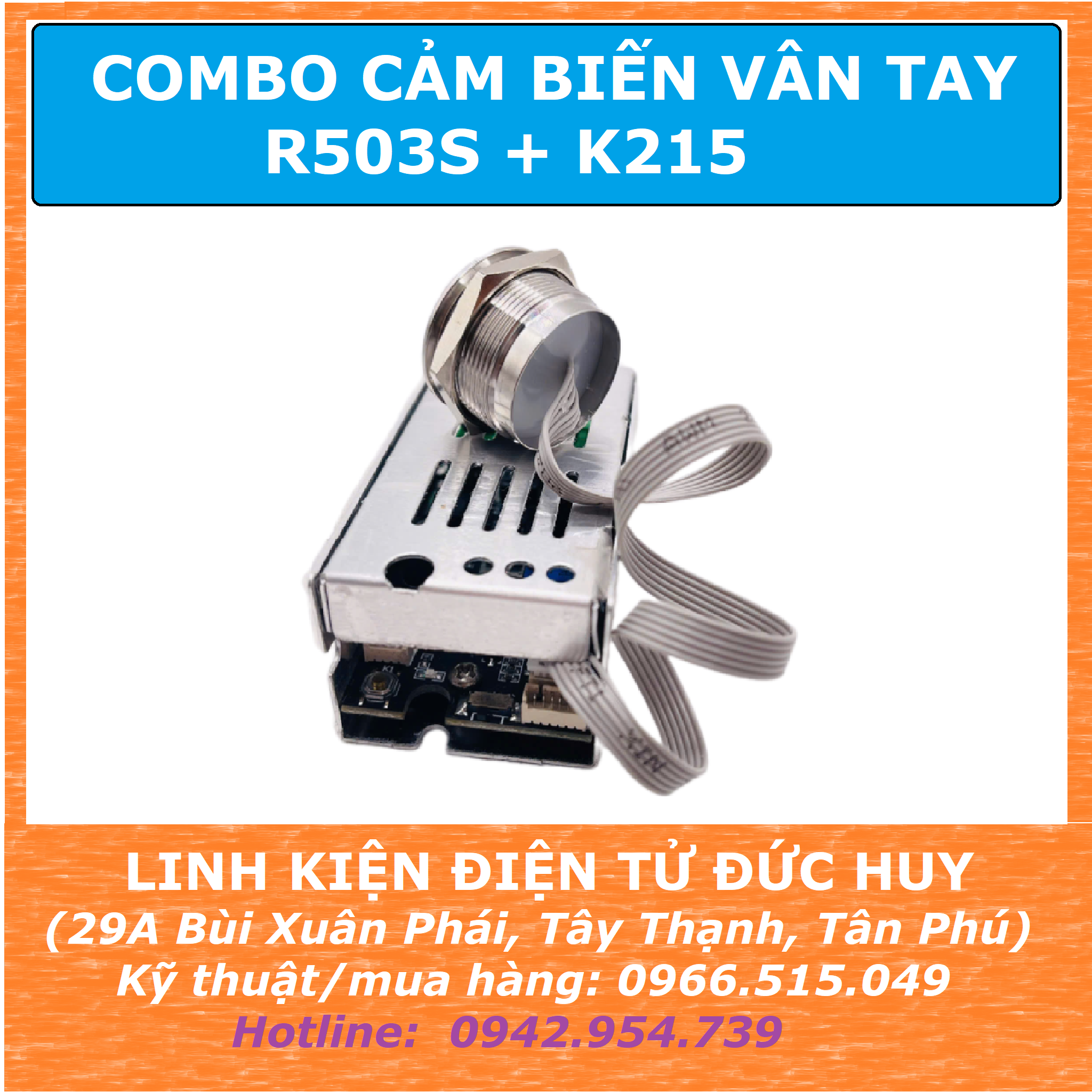

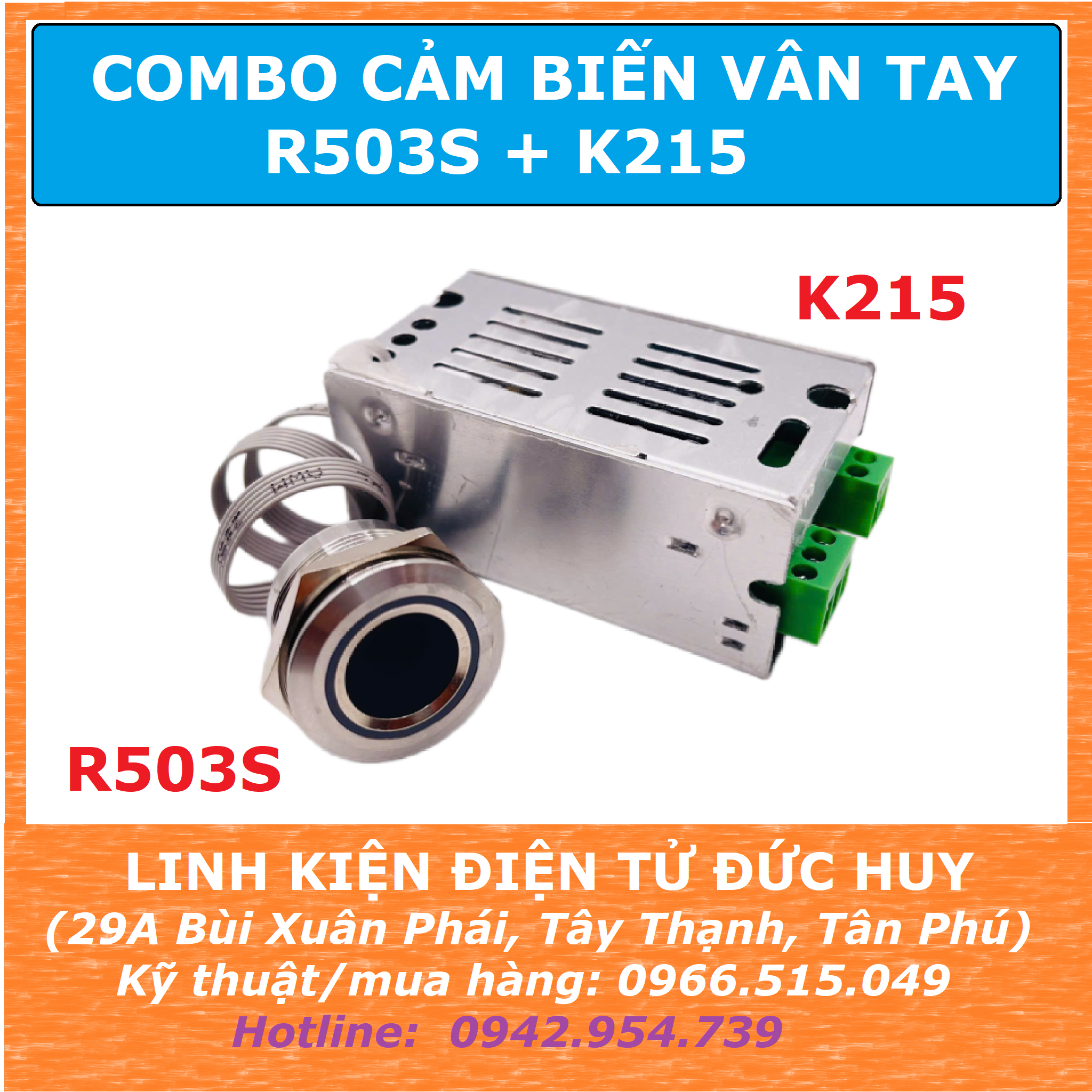

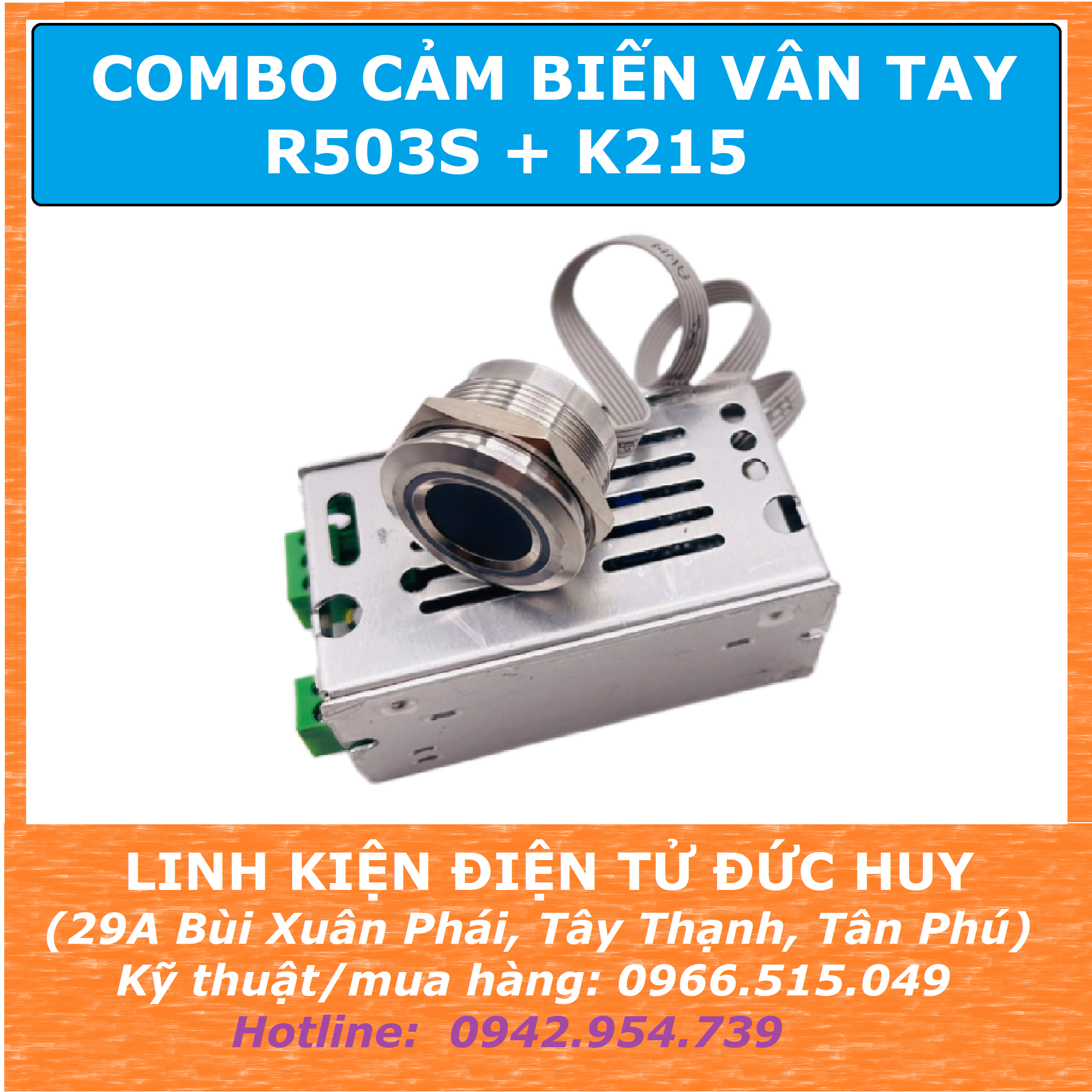

Combo cảm biến vân tay R503S và mạch giải mã K215

Mã sản phẩm: Chưa rõ

THÔNG SỐ KỸ THUẬT:1. Mạch Giải Mã Vân Tay K215:Điện áp hoạt động: DC10~30VDòng tải hiện tại: 6mANgõ ra: tiếp điểm Relay 10ABộ nhớ lưu trữ: 200 vân tayChất liệu vỏ: nhômNhiệt độ hoạt động: - 20℃ ~ +460℃Kích thước: 78 x 48 x 21mm2.Cảm biến vân tay điện dung R503S:Giao...

590,000₫

Hàng còn: 10

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

THÔNG SỐ KỸ THUẬT:

1. Mạch Giải Mã Vân Tay K215:

Điện áp hoạt động: DC10~30V
Dòng tải hiện tại: 6mA
Ngõ ra: tiếp điểm Relay 10A
Bộ nhớ lưu trữ: 200 vân tay
Chất liệu vỏ: nhôm
Nhiệt độ hoạt động: - 20℃ ~ +460℃
Kích thước: 78 x 48 x 21mm

2.Cảm biến vân tay điện dung R503S:

Giao tiếp	UART(TTL)
Độ phân giải hình ảnh	508 DPI
Điện áp	3,3V
Dung lượng vân tay	150
Pixel hình ảnh	*160160 pixel**
Dòng điện làm việc	20mA
Dòng điện chờ	Điện áp chờ cảm ứng điển hình: 3,3V, Dòng điện trung bình: 2uA
Kích thước ren	25(mm) (M25)
Đầu nối	SH1.0-6Pin
Màu đèn LED	RGB
Tốc độ quét	< 0,2 giây
Tốc độ xác minh	< 0,3 giây
Phương pháp khớp	1:1; 1:B
FRR	≤1%
FAR	≤0,001%
Môi trường làm việc	-20C -- 60C
Độ ẩm làm việc	10-85%
Tuổi thọ	1 triệu lần
Tốc độ truyền thông (UART):	(9600 × N) bps trong đó N = 1 ~ 12 (mặc định N = 6, tức là 57600bps)

Cách cài đặt combo R503S và K215:

a) Đăng ký dấu vân tay:

+ Nhấn nhanh nút 'SET' (trên mạch K215) để vào chế độ đăng ký vân tay khi đèn xanh nhấp nháy và có tiếng bip, đặt vân tay vào vùng nhận của cảm biến đến khi nghe tiếng nhạc là đăng ký thành công.

+ Có thể đăng ký nhiều vân tay cùng lúc khi ở trong chế độ đăng ký vân tay.

+ Nếu không có nhu cầu thêm dấu vân tay nữa, hệ thống sẽ tự động lưu lại cac dấu vân tay đã đăng ký sau vài giây.

b) Khởi tạo về giá trị mặc định của nhà sản xuất:

+ Nhấn giữ nút 'SET' (trên mạch K215) cho đến khi nghe tiếng bip dài, chế độ mặc định nhà sản xuất đã thực hiện thành công.

Lưu ý: ở chế độ này tất cả dấu vân tay đều được mạch chấp nhận, chỉ mất chức năng này khi vào chế độ đăng ký vân tay.

c) Chế độ K1 và K2 trên mạch K215:

+ Khi contact gạt sang chế độ K1: khi đặt vân tay hợp lệ relay ON và giữ trạng thái, cho đến khi hết khoảng thời gian được cài đặt bởi biến trở K3 (0.5 ~ 20s) thì relay OFF.

+ Khi contact gạt sang chế độ K2: khi đặt vân tay hợp lệ relay ON và giữ trạng thái, cho đến khi đặt lại dấu vân tay hợp lệ lần nữa thì relay OFF.
