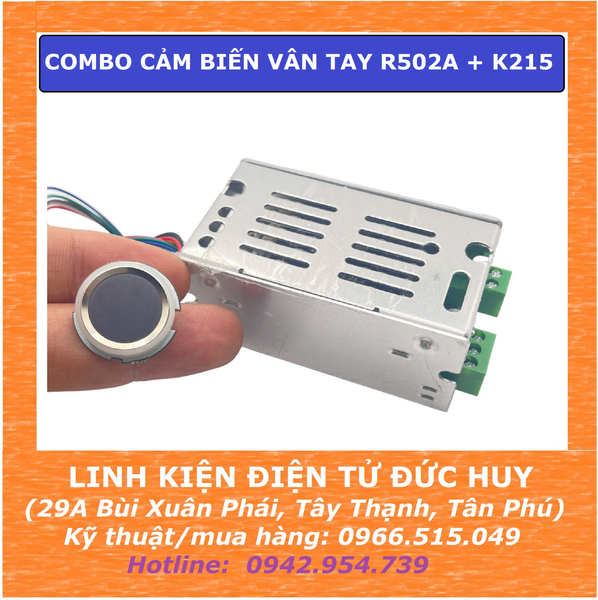

Combo cảm biến vân tay R502A và mạch giải mã K215

Mã sản phẩm: Chưa rõ

THÔNG SỐ KỸ THUẬT CẢM BIẾN R502AInterface:RS232 (TTL)Resolution:508 DPIVoltage:DC 3.3VWorking current(Fingerprint acquisition):20mA Standby current(finger detection): Typical touch standby voltage: 3.3V, Average current: 2uAFingerprint capacity:200Sensing Array:192*192 pixelFingerprint module external size: diameter 22mmFingerprint module inner size: diameter 19.5mmEffective collection area: diameter 15mmConnector: MX1.0-6pinLED Color: Bule and RedLED Control: YesScanningSpeed:< 0.2 secondVerification...

620,000₫

Hàng còn: 5

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

THÔNG SỐ KỸ THUẬT CẢM BIẾN R502A

Interface:RS232 (TTL)
Resolution:508 DPI
Voltage:DC 3.3V
Working current(Fingerprint acquisition):20mA
Standby current(finger detection): Typical touch standby voltage: 3.3V, Average current: 2uA
Fingerprint capacity:200
Sensing Array:192*192 pixel
Fingerprint module external size: diameter 22mm
Fingerprint module inner size: diameter 19.5mm
Effective collection area: diameter 15mm
Connector: MX1.0-6pin
LED Color: Bule and Red
LED Control: Yes
ScanningSpeed:< 0.2 second
Verification Speed:< 0.3 second
Matching Method:1:1; 1:N
FRR (False Rejection Ratio):≤0.01%
FAR (False Acceptance Ratio):≤0.00001%
Antistatic capacity:15KV
Abrasive resistance intensity:1 million times
Peak power consumption:60 mA
Work environment:-20°C ---55°C
Work Humidity:0-90%
Communications baud rate (UART):(9600 × N) bps where N = 1 ~ 12(default N = 6, ie 57600bps)

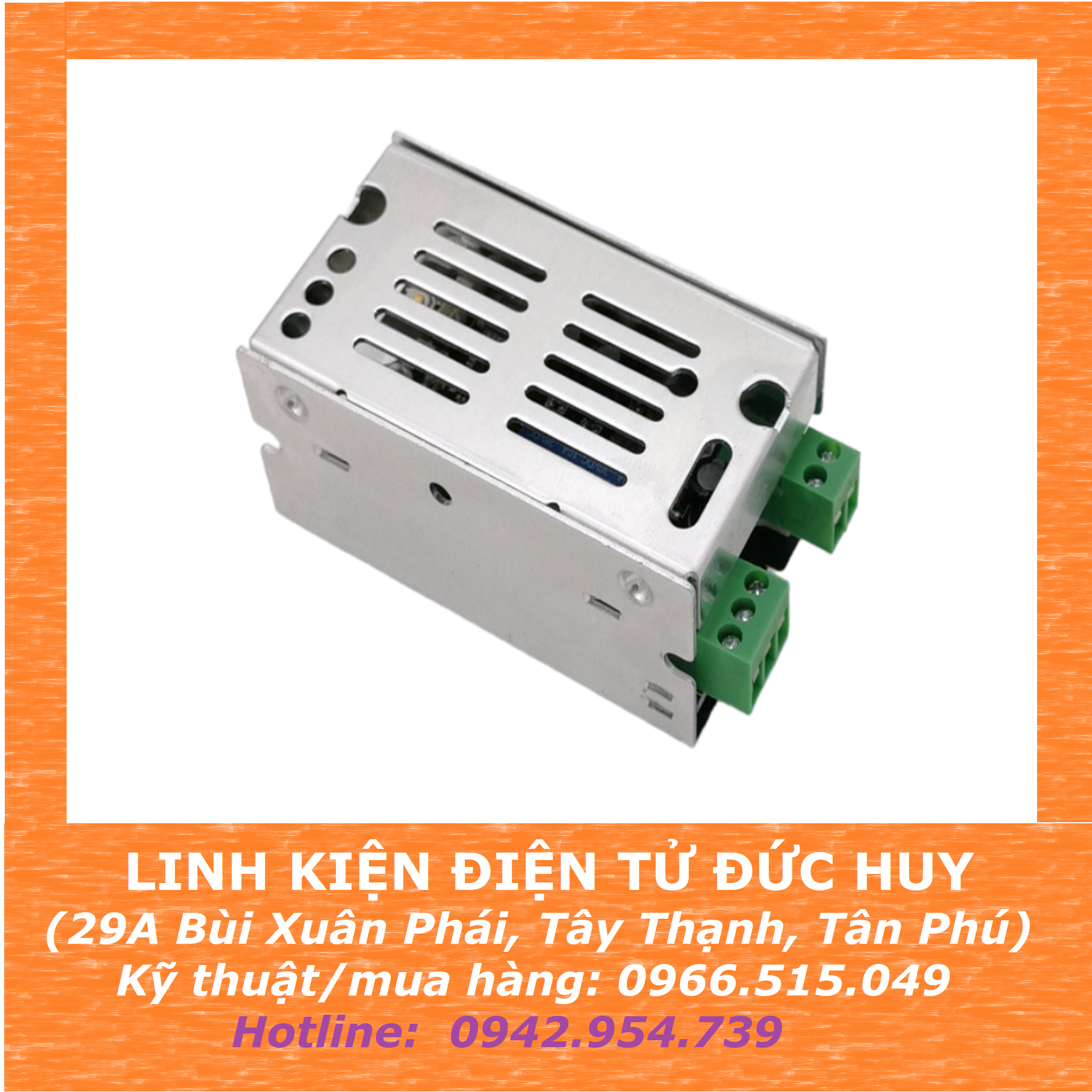

THÔNG SỐ KỸ THUẬT K215

Điện áp hoạt động: DC10~30V
Dòng tải hiện tại: 6mA
Ngõ ra: tiếp điểm Relay 10A
Bộ nhớ lưu trữ: 200 vân tay
Chất liệu vỏ: nhôm
Nhiệt độ hoạt động: - 20℃ ~ +460℃
Kích thước: 78 x 48 x 21mm

Cách cài đặt mạch K215 với cảm biến vân tay:

a) Đăng ký dấu vân tay:

+ Nhấn nhanh nút 'SET' (trên mạch K215) để vào chế độ đăng ký vân tay khi đèn xanh nhấp nháy và có tiếng bip, đặt vân tay vào vùng nhận của cảm biến đến khi nghe tiếng nhạc là đăng ký thành công.

+ Có thể đăng ký nhiều vân tay cùng lúc khi ở trong chế độ đăng ký vân tay.

+ Nếu không có nhu cầu thêm dấu vân tay nữa, hệ thống sẽ tự động lưu lại cac dấu vân tay đã đăng ký sau vài giây.

b) Khởi tạo về giá trị mặc định của nhà sản xuất:

+ Nhấn giữ nút 'SET' (trên mạch K215) cho đến khi nghe tiếng bip dài, chế độ mặc định nhà sản xuất đã thực hiện thành công.

Lưu ý: ở chế độ này tất cả dấu vân tay đều được mạch chấp nhận, chỉ mất chức năng này khi vào chế độ đăng ký vân tay.

c) Chế độ K1 và K2 trên mạch K215:

+ Khi contact gạt sang chế độ K1: khi đặt vân tay hợp lệ relay ON và giữ trạng thái, cho đến khi hết khoảng thời gian được cài đặt bởi biến trở K3 (0.5 ~ 20s) thì relay OFF.

+ Khi contact gạt sang chế độ K2: khi đặt vân tay hợp lệ relay ON và giữ trạng thái, cho đến khi đặt lại dấu vân tay hợp lệ lần nữa thì relay OFF.
