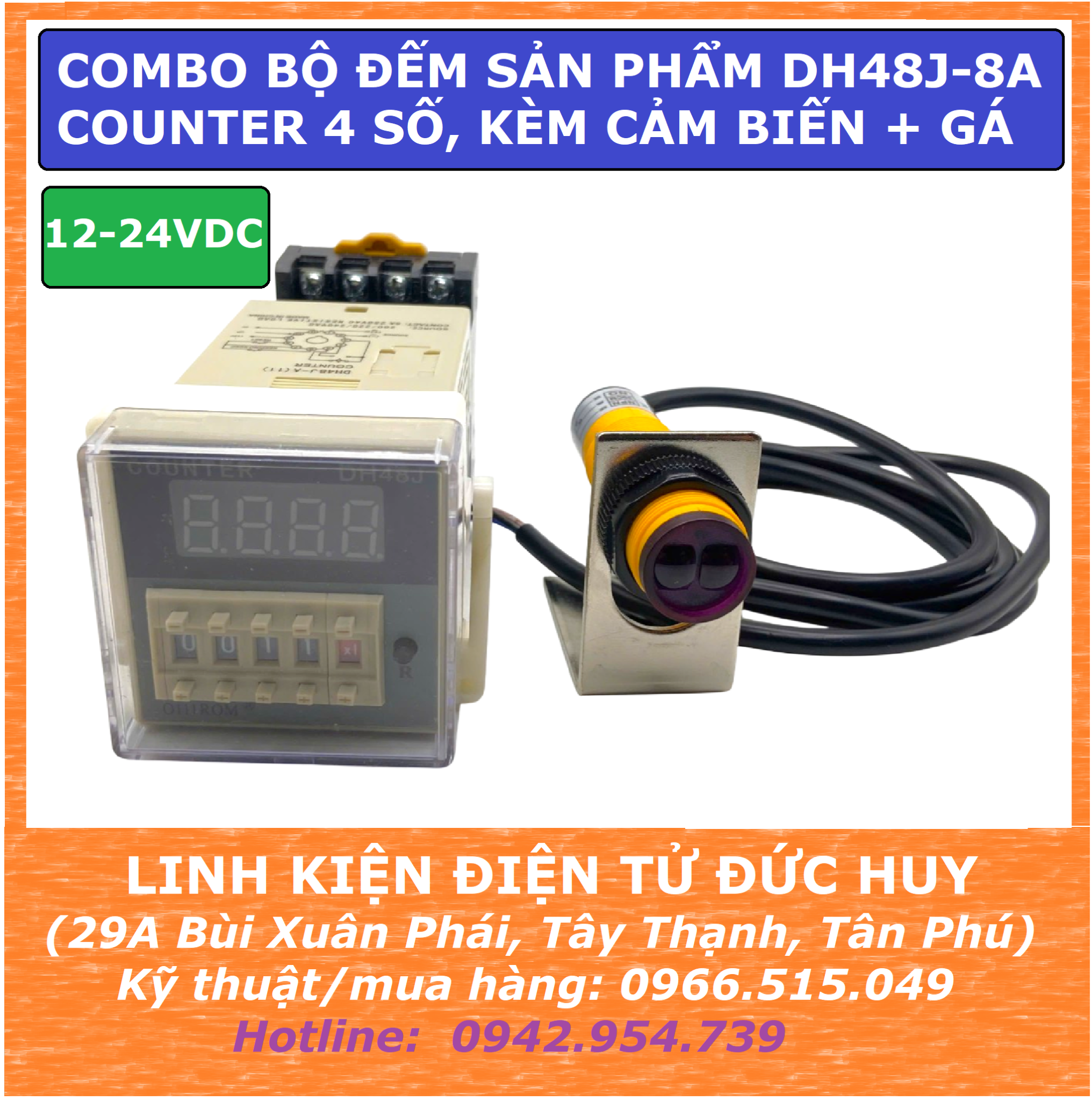

Combo bộ đếm sản phẩm DH48J-8A counter 4 số, 12VDC 24VDC, kèm cảm biến và gá

THÔNG SỐ KỸ THUẬT DH48J-8A

Số chân 8 chân tròn
Tiêu thụ điện năng 5 W max
Nguồn cấp 12VDC HOẶC 24VDC
Chế độ hoạt động đếm tiền / đếm lùi
Đặc điểm chung của Bộ đếm Omron DH48J-8
– Lắp đặt qua bảng điều chỉnh, Din rail
– Nhiệt độ hoạt động -10 để 50 °C
– Độ ẩm hoạt động 30-85% RH max, không-ngưng tụ
– Điện trở cách điện 100MΩ min. ở 500 VDC

CÁCH CHUYỂN CHẾ ĐỘ ĐẾM TIẾN/ LÙI

- Nếu muốn hệ số nhân x1, đếm tiến thì nhấn " + " quay 1 vòng đến x1

- Nếu muốn hệ số nhân x10, đếm lùi thì nhấn " - " quay 1 vòng đến x10

THÔNG SỐ KỸ THUẬT CẢM BIẾN DS30C4 + GÁ L 18MM
Chất liệu sản phẩm: vỏ ngoài nhựa ABS, phía trong đổ keo chống nước, chống va đập.

- Điện Áp Hoạt Động: 6 - 30VDC

- Dòng Điện: 200~350mA

- Đạt tiêu chuẩn IP67.

- Phạm Vi Cảm Biến: 3-30 cm

- Góc khuếch tán (góc chiếu): 3~5 độ

- Có thể điều chỉnh khoảng cách nhận của cảm biến bằng biến trở tinh chỉnh.

- Dải nhiệt độ hoạt động: -30 - 65ºC

- Dải độ ẩm hoạt động: 35% - 95%.

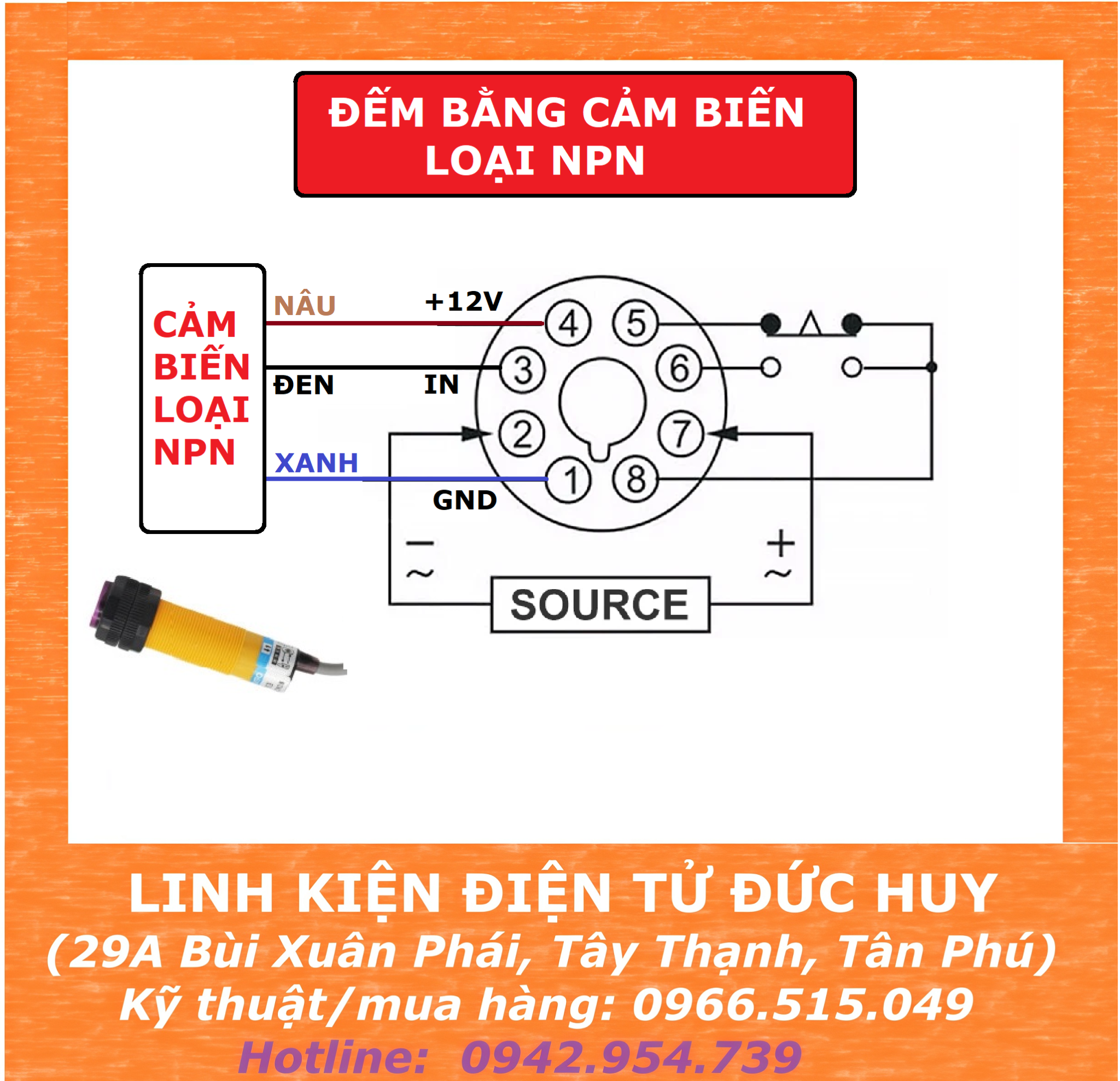

CÁCH KẾT NỐI:

- Cấp Nguồn 12 / 24V DC Vào Vị Trí (2) ( âm )  -  (7) ( dương )

- Đấu 3 Dây Cảm Biến Theo Đúng Màu Dây Và Vị Trí Tương Ứng:

 + Dây Nâu Vcc -> Vị Trí Số 4

 + Dây Đen CP -> Vị Trí Số 3

 + Dây Xanh 0V - GND -> Vị Trí Số 1
