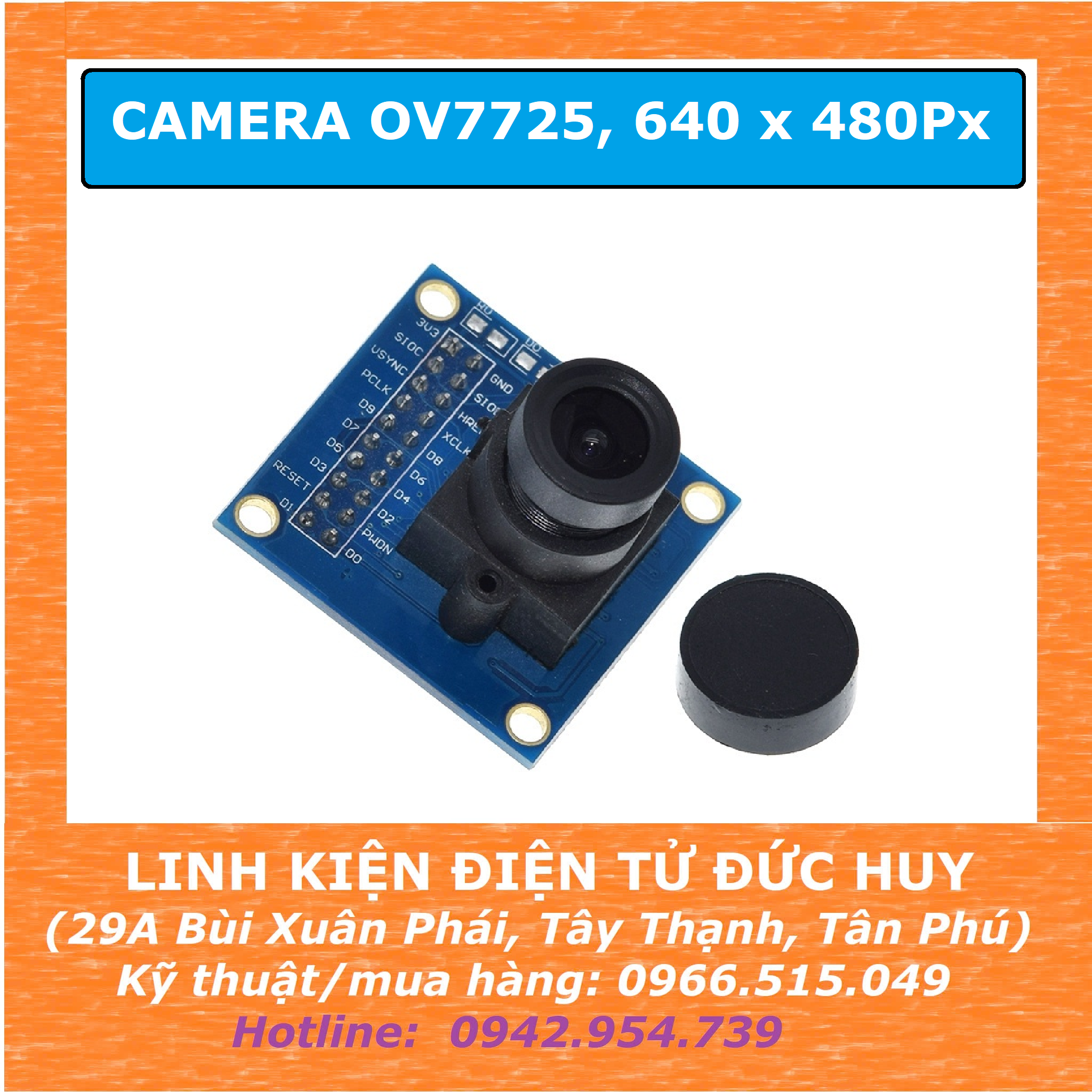

CAMERA OV7725, 640X480Px, 0.3MP XỬ LÝ ẢNH CHO ARDUINO

Module camera OV7725 (dựa trên bộ cảm biến hình ảnh Omnivision OV7725) là một thiết bị CMOS điện áp thấp, cung cấp đầy đủ chức năng cơ bản của một camera single chip như khả năng xử lý hình ảnh tốt, tốc độ khung hình cao.

OV7725 cho ra hình ảnh với định dạng 8bits hoặc 10bits, điều khiển thông qua giao tiếp SCCB-Serial Camera Control Bus (tương thích với giao tiếp I2C). Module còn có thể cung cấp cho bạn chuỗi hình ảnh với tốc độ 60 fps (60 khung hình/giây) đồng thời bạn có thể hoàn toàn kiểm soát các thông số định dạng, chất lượng hình ảnh đầu ra cũng như các chức năng xử lý ảnh cơ bản bao gồm: kiểm soát phơi sáng, gamma, cân bằng trắng, độ bão hòa màu, kiểm soát màu sắc,…

Ngoài ra, Omnivision OV7725 còn được sử dụng công nghệ cảm biến độc quyền nhằm cải thiện chất lượng hình ảnh bằng cách giảm và loại bỏ các nguồn ánh sáng/nguồn điện nhiễu từ đó cho ra những hình ảnh với màu sắc hoàn toàn ổn định.

THÔNG SỐ KỸ THUẬT

• Độ nhạy cao với những nguồn sáng yếu
• Sử dụng chuẩn giao tiếp SCCB
• Dòng hoạt động ở chế độ sleep <20uA
• Nhiệt độ hoạt động: -20°C đến 70°C (hoạt động ổn định từ 0°C đến 50°C)
• Hỗ trợ ngõ ra với định dạng: Raw RGB, RGB (GRB 4:2:2, RGB565/555/444) và YCbCr (4:2:2)
• Hỗ trợ kích thước hình ảnh VGA, QVGA,hoặc bất kì kích thước nào từ 40x30 đến CIF, 640x480Px
• Độ phân giải 0.3MP
• Kích thước ống kính 1.4 inches
• Kích thước điểm ảnh: 6.0um x 6.0um
• Góc chụp: 25°
• Tốc độ khung hình tối đa: 60fps
• Điều chỉnh được tiêu cự ống kính
• Độ nhạy: 3.8V/(Lux*sec)
• Tỉ lệ tín hiệu nhiễu: 50dB
• Dải động: 60dB
• Thích hợp với nhiều nền tảng chip khác nhau như: Arduino, Maple, ChipKit, STM32, ARM, DSP, FPGA, ESP32
