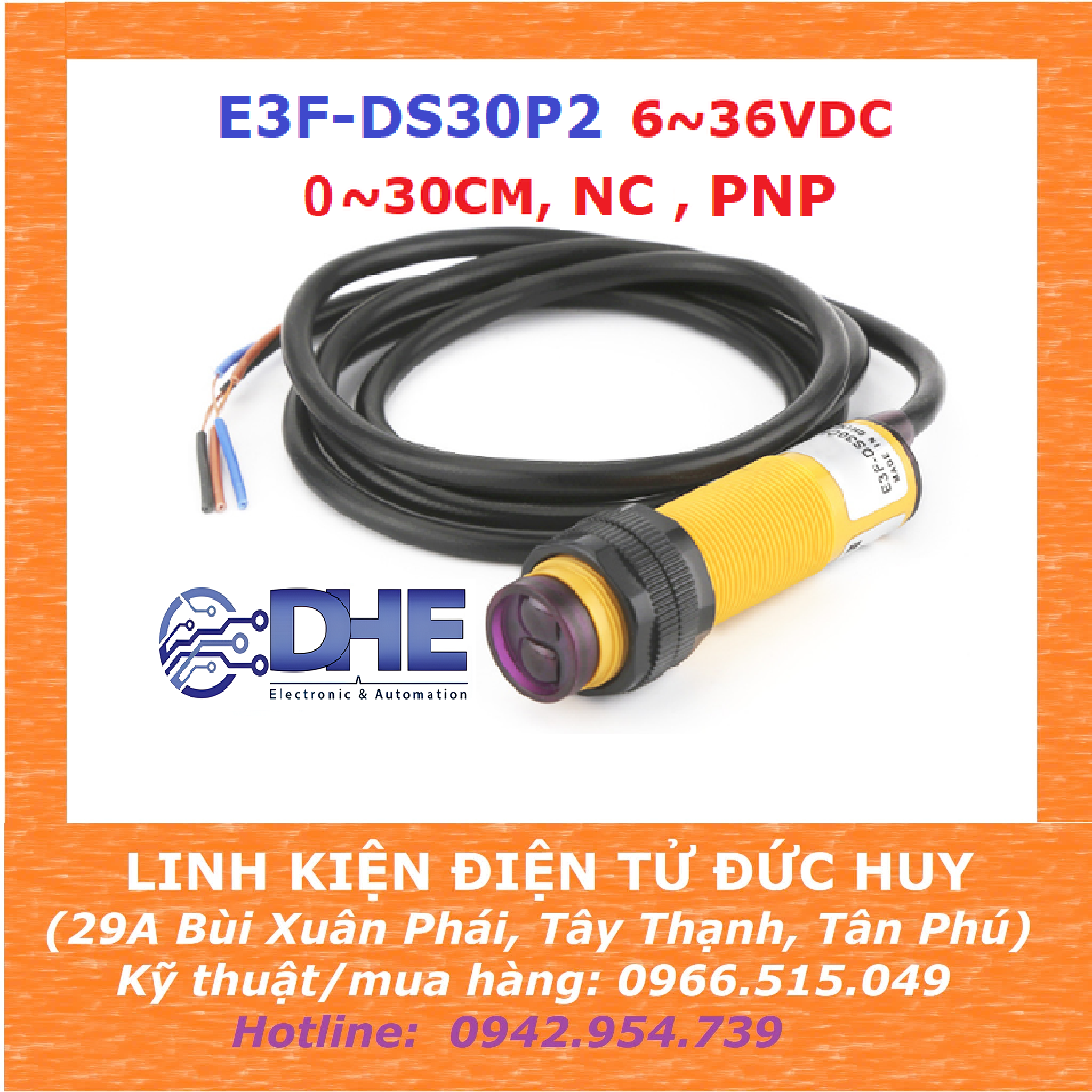

- Cảm biến vật cản hồng ngoại E3F-DS30P2 là loại chất lượng tốt với độ bền và độ ổn định cao, cảm biến sử dụng ánh sáng hồng ngoại để xác định vật cản phía trước cảm biến, cảm biến phát ra tia hồng ngoại với dải tần số chuyên biệt cho khả năng chống nhiễu tốt kể cả ở điều khiện ánh sáng ngoài trời.

 - Cảm biến vật cản hồng ngoại E3F-DS30P2 có thể chỉnh khoảng cách mong muốn thông qua biến trở trên cảm biến, cảm biến có ngõ ra output là điện áp (bằng với điện áp nguồn cấp)

Thông số kỹ thuật:

• Model: E3F-DS30P2
• LOẠI CẢM BIẾN KHÔNG CÓ ĐIỂM MÙ
• Số dây tín hiệu: 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu).
• Chân tín hiệu ngõ ra: dạng Transistor PNP, khi có vật cản sẽ ở mức CAO (HIGH-VCC, bằng với điện áp cấp), khi không có vật cản sẽ xuất ra mức thấp 0V (GND)
• Nguồn điện cung cấp: 6 ~ 36VDC
• Dòng tiêu thụ: 20~35mA
• Đạt tiêu chuẩn IP67.
• Dải nhiệt độ hoạt động: -30 - 65ºC
• Dải độ ẩm hoạt động: 35% - 95%.
• Khoảng điều chỉnh cảm biến: 0~30cm
• Khoảng cách phát hiện vật cản: 0~30cm
• Góc khuếch tán (góc chiếu): 3~5 độ
• Có thể điều chỉnh khoảng cách nhận của cảm biến bằng biến trở tinh chỉnh.
• Dòng kích ngõ ra: 300mA.
• Có led hiển thị ngõ ra màu đỏ.
• Chất liệu sản phẩm: vỏ ngoài nhựa ABS, phía trong đổ keo chống nước, chống va đập.
• Kích thước: 18 x 68mm

Sơ đồ dây:

• Nâu:               VCC

• Đen:               Chân tín hiệu output, ngõ ra PNP (xuất điện áp bằng với điện áp VCC)

• Xanh dương: GND
