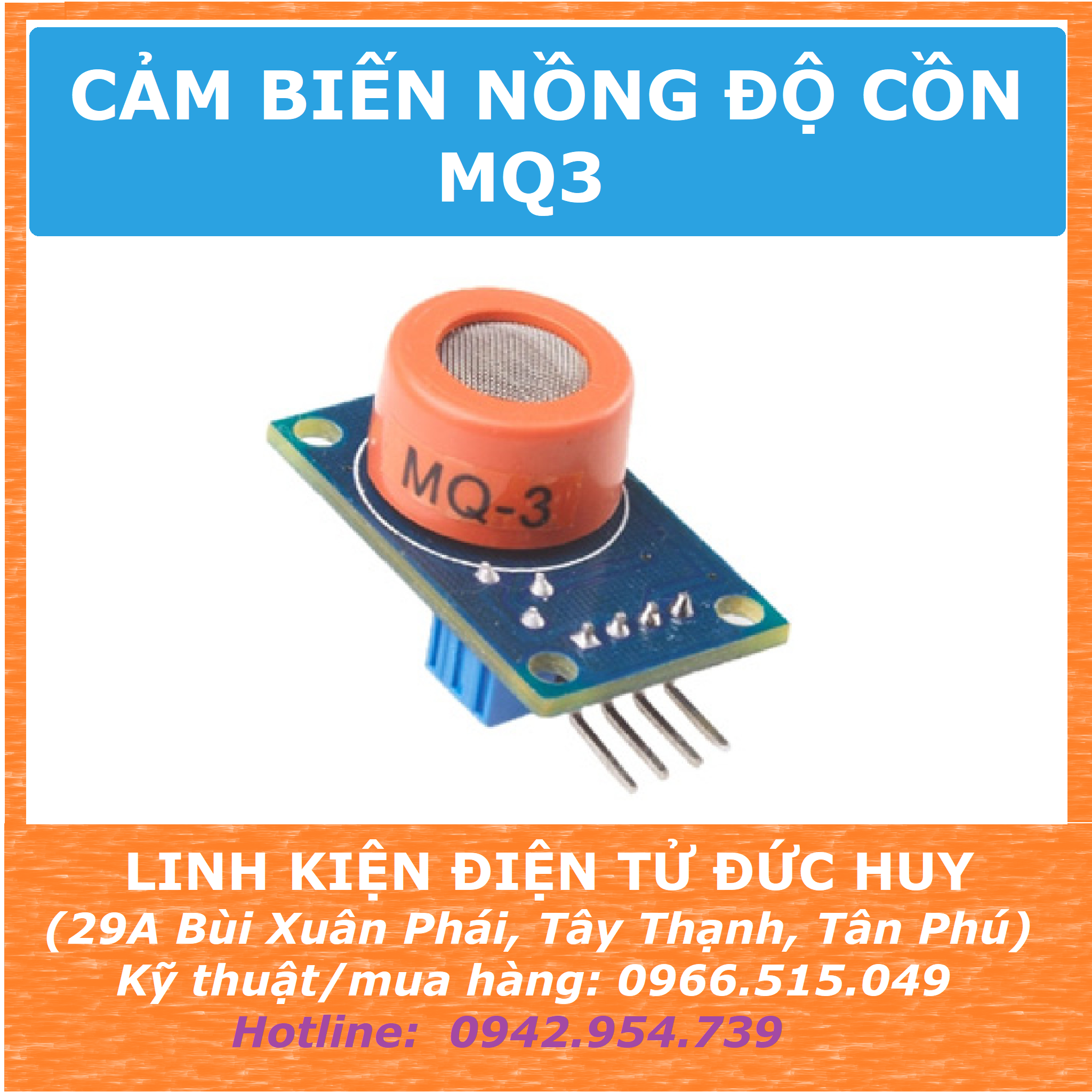

MQ3 Cảm biến nồng độ cồn.

Mã sản phẩm: Chưa rõ
Ứng dụng: Đo nồng độ cồn cho các chủ phương tiện khi tham gia giao thông, phát hiện các phương tiện chở cồn hoặc rượu lưu thông trên đường,vv-Thông số kỹ thuật:• Điện áp vào :2,5V -  5V.• Kích thước : 32*22*27mm.• Điện áp ra :0 – 5V (nồng độ...
45,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

Ứng dụng: Đo nồng độ cồn cho các chủ phương tiện khi tham gia giao thông, phát hiện các phương tiện chở cồn hoặc rượu lưu thông trên đường,vv
-Thông số kỹ thuật:
Điện áp vào :2,5V -  5V.
Kích thước : 32*22*27mm.
Điện áp ra :0 – 5V (nồng độ cồn càng cao thì điện áp ra càng cao).
Tín hiệu ra : Analog và Digital.
MQ3 là bộ cảm biến sử dụng SiO2 làm vật liệu cảm ứng nồng độ cồn trong không khí, bộ cảm biến khí sẽ rất nhạy cảm ở những nơi có nồng độ cồn trong không khí cao.
Đặc điểm của module:  - Nhạy cảm với rượu và ethanol.
                                      - Điện áp đầu ra tăng khi nồng độ khí đo được tăng.
                                      - Nhanh chóng phản ứng và phục hồi.
                                      - Có thể điều chỉnh được độ nhạy cảm của module.
                                      - Có thể hiển thị kết quả trên màn hình LCD.
Sơ đồ kết nối
 gồm 4 chân:
VCC : 2,5V - 5V.
DOUT : Digital output.
AOUT: Analog output.
GND : nối đất.
Ứng dụng minh họa: Đo và hiển thị cảnh báo khi nồng độ cồn vượt ngưỡng cài đặt trên LCD.
Chuẩn bị phần cứng
- Dây kết nối
Bạn có thể  xem hình sau đây
