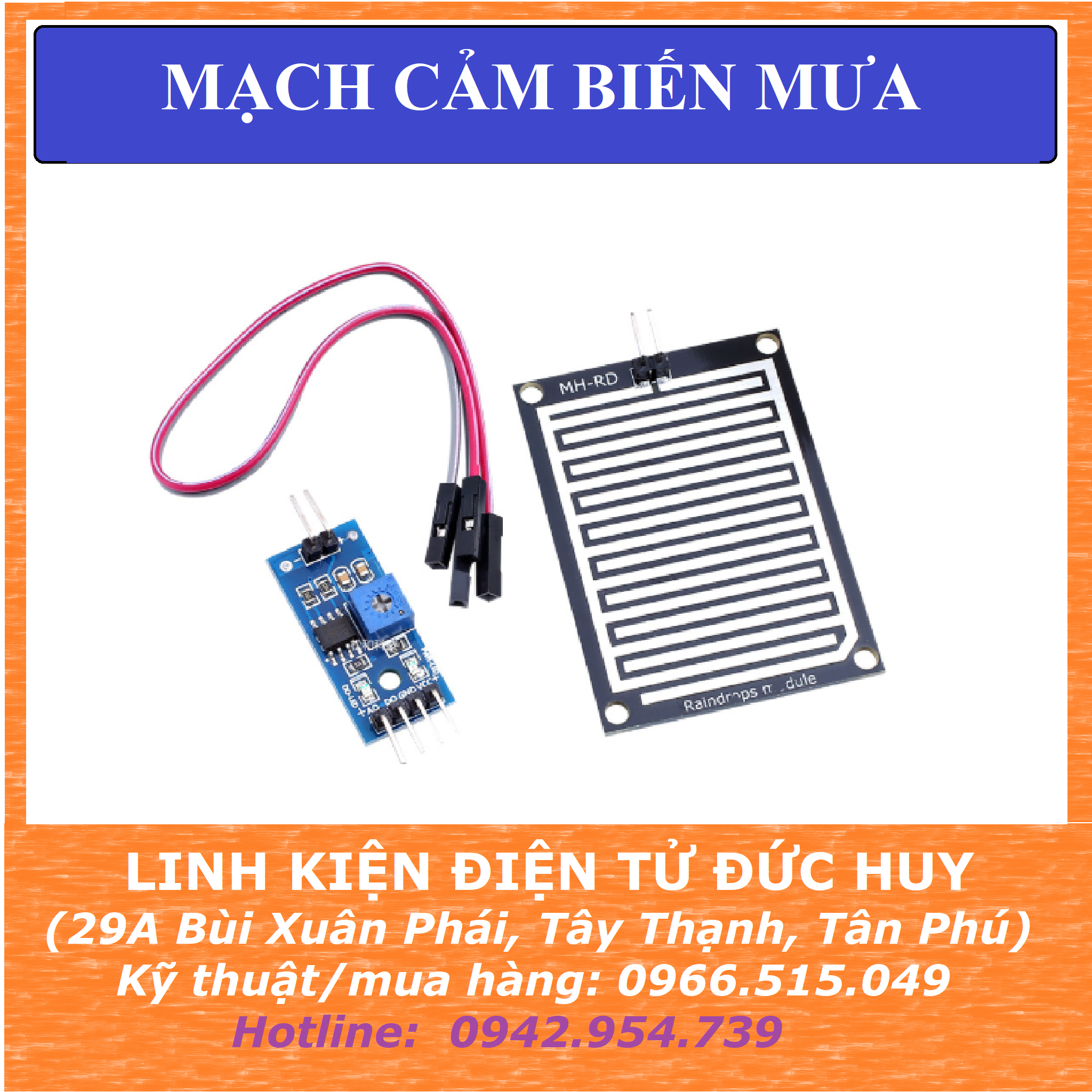

MẠCH CẢM BIẾN MƯA KHÔNG RELAY

Với thiết kế đơn giản gồm: một lá chắn để nhận biết có mưa hoặc có nước xuất hiện tên bề mặt của lá chắn và phần module chuyển đổi tín hiệu giúp giao tiếp với các board mạch vi điều khiển, lẫn led báo hiệu để nhận biết trạng thái trên lá chắn.

Cảm biến hổ trợ hai loại ngõ ra tín hiệu là analog (tương tự) và digital (số), để có thể áp dụng linh hoạt tùy mục đích khác nhau.

Thông số kỹ thuật:

• Điện áp: 3V - 5V
• Ngõ ra:
  • DO: dạng digital - TTL có khả năng điều khiển trực tiếp Relay, Buzzer, …
  • AO: dạng analog
• Có LED báo hiệu khi có mưa hoặc nước trên bề mặc lá chắn
• Độ nhạy có thể được điều chỉnh thông qua chiết áp
• Kích thước module chuyển đổi: 3.2cm x 1.4cm
• Lá chắn sử dụng vật liệu chất lượng cao FR-04 hai mặt, bề mặt mạ niken, chống oxy hóa
• Kích thước là chắn: 5.0cm x 4.0cm
•

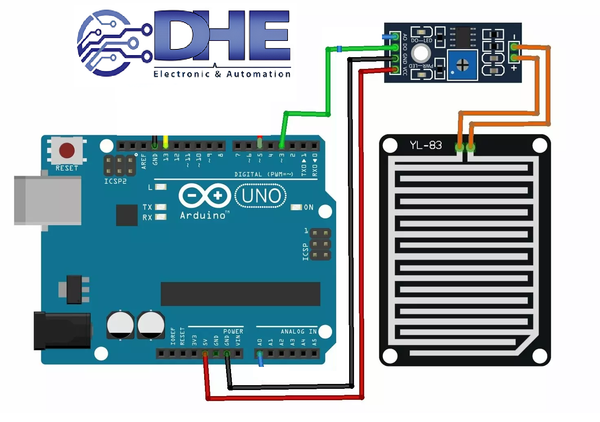

SƠ ĐỒ KẾT NỐI CẢM BIẾN MƯA VỚI ARDUINO

CODE TEST CẢM BIẾN MƯA VỚI ARDUINO

int rainPin = 3; // Digital pin connected to rain sensor output

void setup() {
  pinMode(rainPin, INPUT); // Set rainPin as input
  Serial.begin(9600);       // Initialize serial communication
}

void loop() {
  int rainStatus = digitalRead(rainPin);

  if (rainStatus == LOW) {
    Serial.println("Rain detected!");
    // Add code to control output device (LED, buzzer, etc.)
  } else {
    Serial.println("No rain detected.");
  }
  delay(500); // Delay between checks
}
