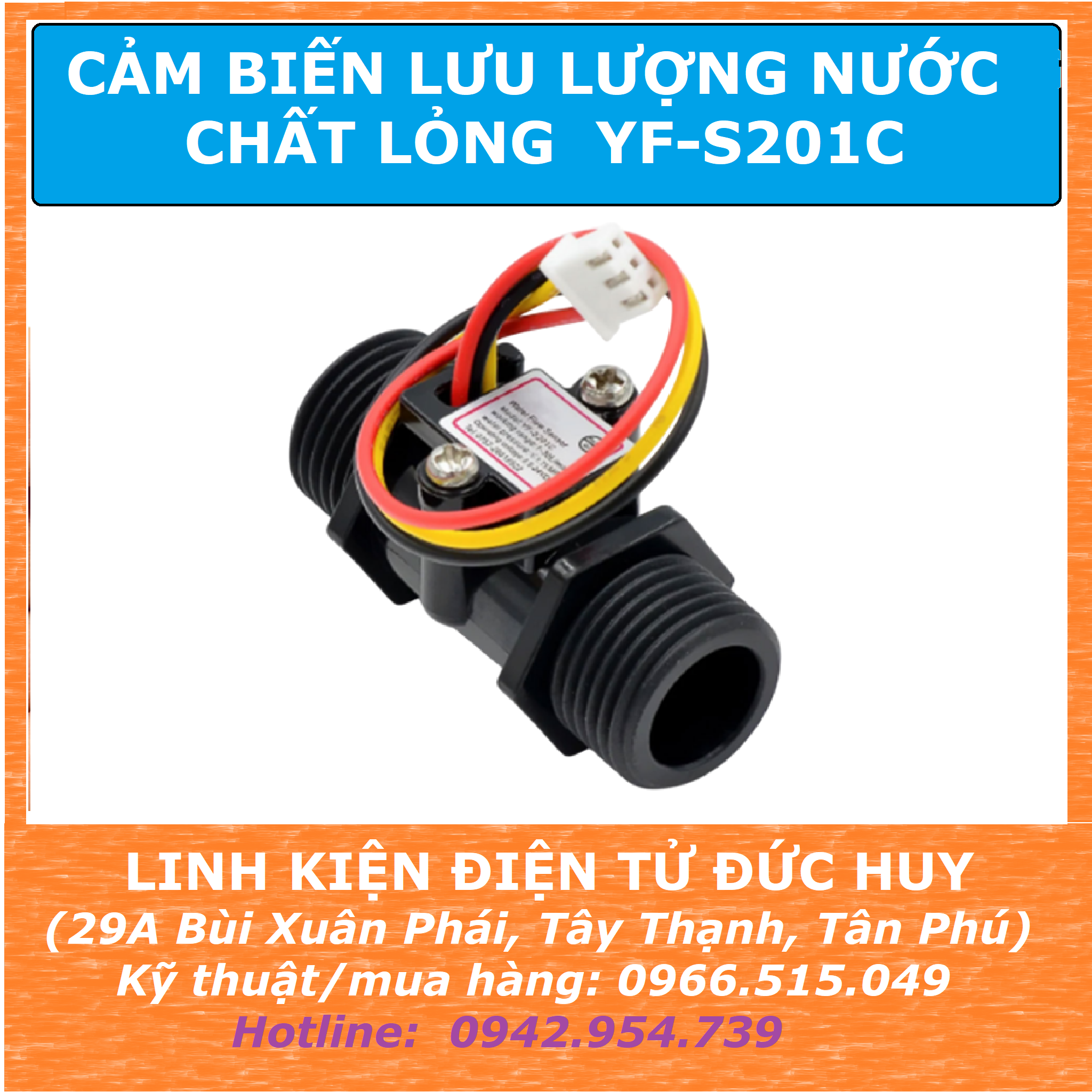

Cảm biến HALL lưu lượng nước, chất lỏng YF-S201C DN15 (21mm)
Mã sản phẩm: K3_148YF-S201C là cảm biến được sử dụng để đo lưu lượng nước. Cảm biến lưu lượng nước này chủ yếu bao gồm thân van bằng nhựa, cụm rotor và cảm biến hiệu ứng Hall. Mô-đun này hoạt động dựa trên hiệu ứng Hall từ. Khi nước chảy qua cụm rotor,...
85,000₫
Hàng còn: 10
Số lượng
1
Dịch vụ & Khuyến mãi
Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng
Giảm 5k cho đơn hàng trên 300k đồng
Giảm 10k cho đơn hàng trên 500k đồng
Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng
Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.
Chi tiết sản phẩm
- YF-S201C là cảm biến được sử dụng để đo lưu lượng nước. Cảm biến lưu lượng nước này chủ yếu bao gồm thân van bằng nhựa, cụm rotor và cảm biến hiệu ứng Hall. Mô-đun này hoạt động dựa trên hiệu ứng Hall từ. Khi nước chảy qua cụm rotor, rotor sẽ quay và cảm biến hiệu ứng Hall sẽ tạo ra xung điện. Bằng cách đếm các xung này, lượng nước đi qua cảm biến có thể được tính toán.
- Phạm vi đo lưu lượng nước là 1-30 L/phút và áp suất tối đa lên đến 1,75 MPa. Mỗi xung tương đương khoảng 2,25 ml.
- Mô-đun có ba chân: VCC, GND và OUTPUT (đầu ra dạng xung điện). YF-S201 tiêu thụ rất ít dòng điện và có thể hoạt động ở áp suất cho phép ≤1.75MPa.
- Là cảm biến lưu lượng nước được sử dụng phổ biến trong: lò sưởi điện, điều hòa không khí, máy móc và thiết bị sản xuất xử lý hóa chất, thiết bị xử lý nước, máy nước nóng, nồi hơi treo tường, bình nước, máy pha cà phê, máy bán nước, máy kiểm soát nước, nước công nghiệp,...
THÔNG SỐ KỸ THUẬT:
+ Điện áp hoạt động: 5 ~18VDC
+ Dòng điện đầu ra: 10mA
+ Tín hiệu đầu ra: NPN
+ Lưu lượng đo: 1 ~25L/ phút
+ Nhiệt độ hoạt động: dưới 80 độ C
Công Thức tính tần số xung tương đương với lưu lượng:
F = 5.0*Q (±5% sai số)
F: Tần số (Hz)
Q: Lưu lượng nước trong 1 phút (L/min)
5.0: Hệ số (tương ứng với cảm biến YF-S201C)

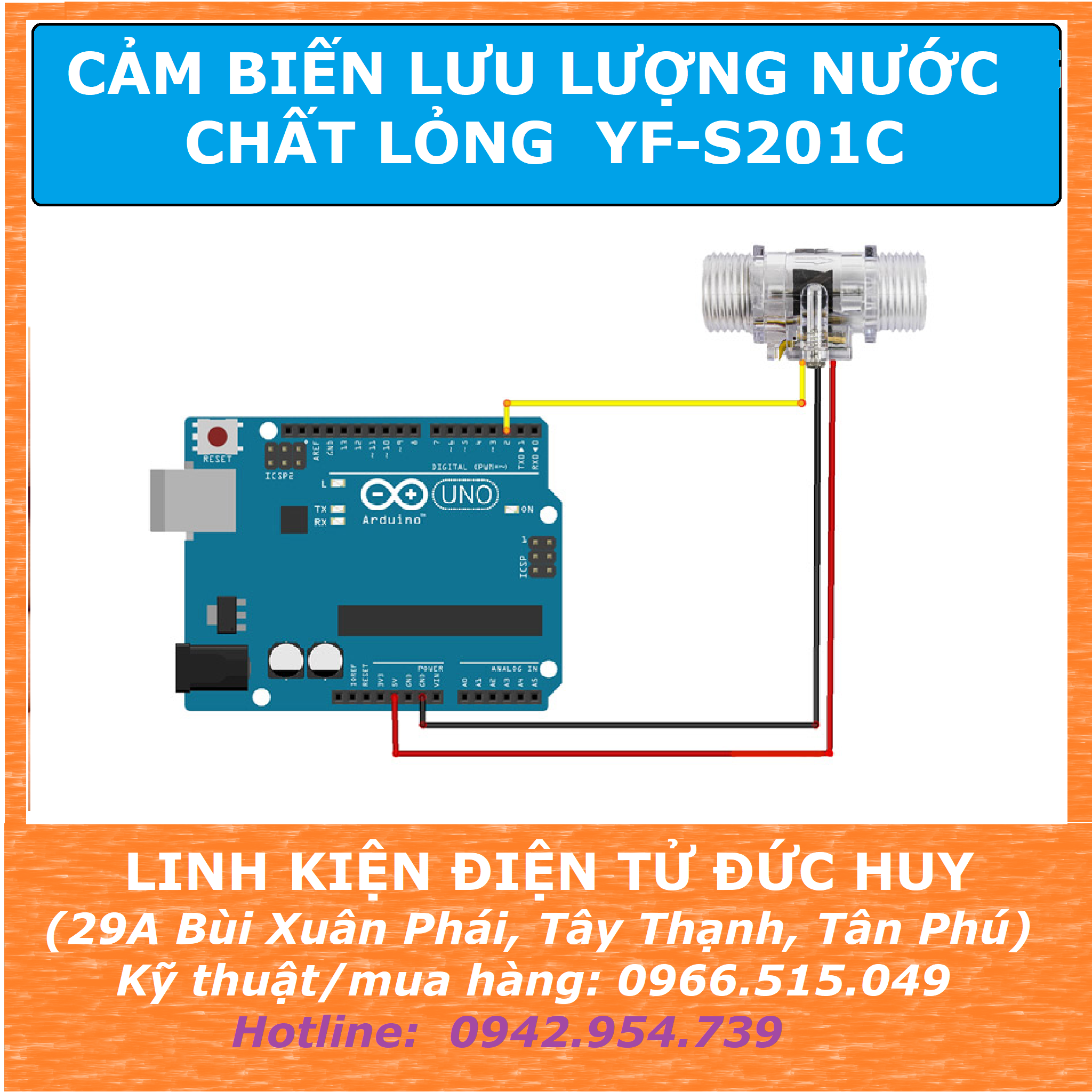

SƠ ĐỒ KẾT NỐI ARDUINO VỚI YF-S201C:
CODE MẪU ARDUINO + YFS201C:
/*
YF-S201C-Water-Flow-Sensor
made on 14 oct 2020
by Amir Mohammad Shojaee @ Electropeak
Home
*/
double flow; //Liters of passing water volume
unsigned long pulse_freq;
void setup()
{
pinMode(2, INPUT);
Serial.begin(9600);
attachInterrupt(0, pulse, RISING); // Setup Interrupt
}
void loop ()
{
flow = .00225 * pulse_freq;
Serial.print(flow, DEC);
Serial.println("L");
delay(500);
}
void pulse () // Interrupt function
{
pulse_freq++;
}
