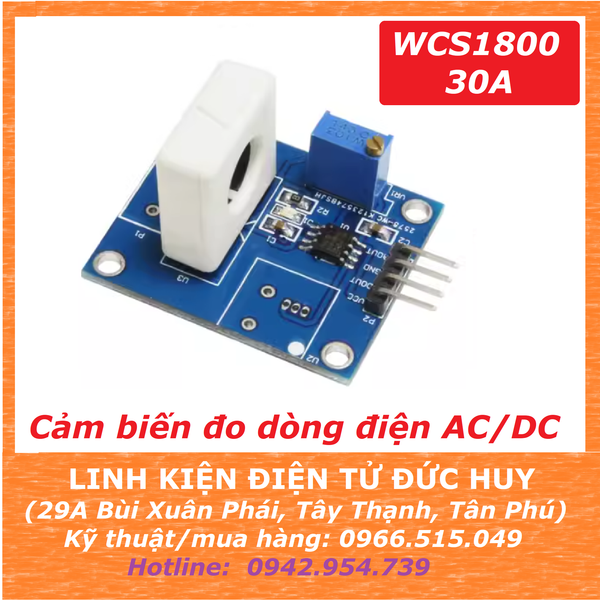

Cảm biến Hall current sensor đo dòng điện AC/DC WCS1800 35A

Cảm biến Hall current sensor đo dòng điện AC/DC WCS1800 35A

+ Là module chuyển đổi dòng điện sang điện áp dể đo cường độ dòng điện chạy qua tải Với ngõ ra bao gồm cả Digital và Analog tích hợp trên cùng board mạch

+ Nếu dòng điện đo vượt quá giá trị ngưỡng cài đặt (Bạn có thể điều chỉnh giá trị mong muốn bằng biến trở) thì ngõ ra Digital sẽ chuyển từ mức 0 sang 1.

+ Có thể sử dụng với cả dòng điện một chiều DC và dòng điện xoay chiều AC. Bởi vì nó sử dụng chuyển đổi bằng cảm biến hiệu ứng Hall

THÔNG SỐ KỸ THUẬT:

+ Điện áp hoạt động: 5VDC

+ Dòng điện đo tối đa đối với tải DC: 35A

+ Dòng điện đo tối đa đối với tải AC: 25A

+ Đầu ra tín hiệu Digital (Dout) và Analog (Aout) tích hợp trên cùng board mạch

+ Độ nhạy 60mV/A

+ Ngưỡng quá dòng với độ phân giải 1.5A

+ Ngõ ra Analog 5V có thể tương thích với bộ ADC của vi điều khiển, arduino...

+ Đèn báo tín hiệu quá dòng.

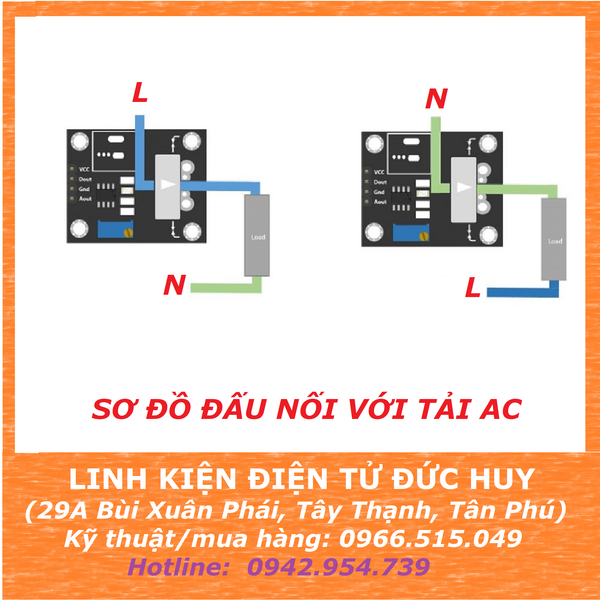

GIAO TIẾP VỚI ARDUINO QUA CHÂN ANALOG:

CODE ARDUINO GIAO TIẾP ĐỌC TÍN HIỆU ANALOG VỚI WCS1800:

#define Aout A0

#define LED 13

void setup()
{
  pinMode(Aout,INPUT);
  pinMode(LED,OUTPUT);
  Serial.begin(19200);
}

void loop()
{
  int Value = analogRead(Aout);
  double Amp = ((double)Value - 525 )*5000/1024 ;
 // Serial.print("Aout Value =( ");
  Serial.print(Value);
  Serial.print("  ,  ");
  Serial.print(Amp);
  Serial.print("  ,  ");
  Serial.print(Amp/60 * 1000) ;
//  Serial.print(")\n");
  Serial.print("\n");
  //(30/1000) *1024/5

  delay(200);
}
