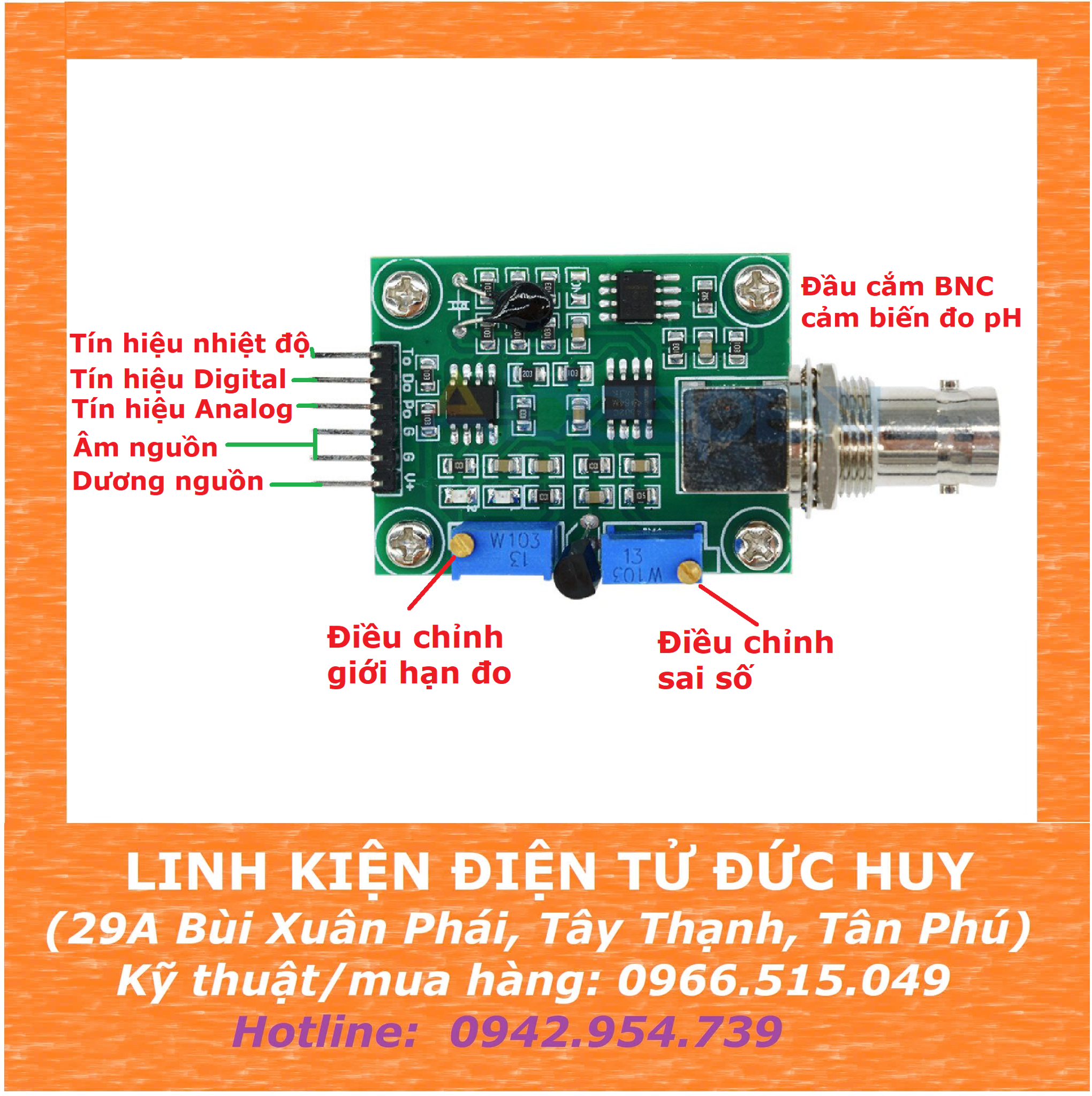

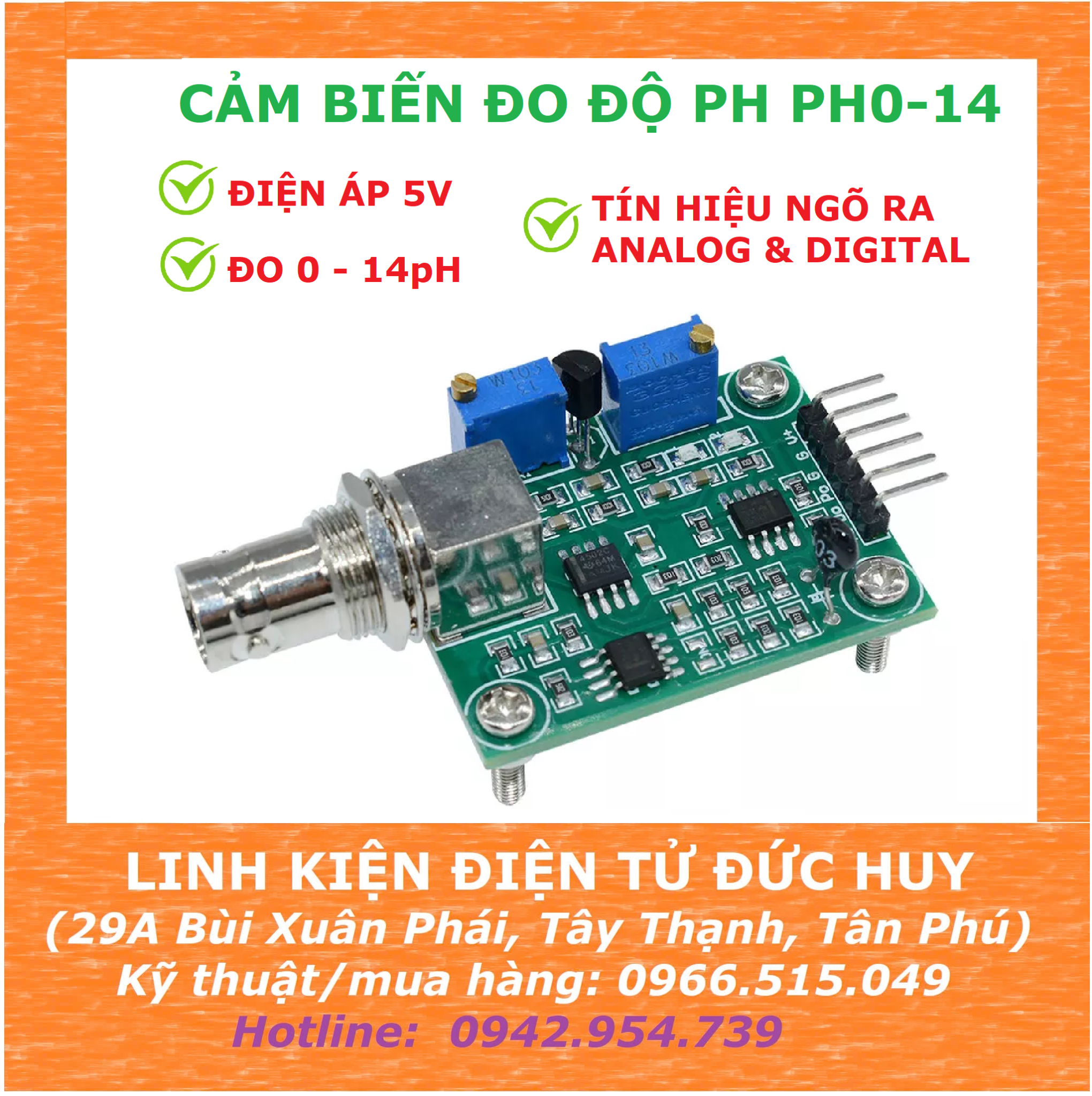

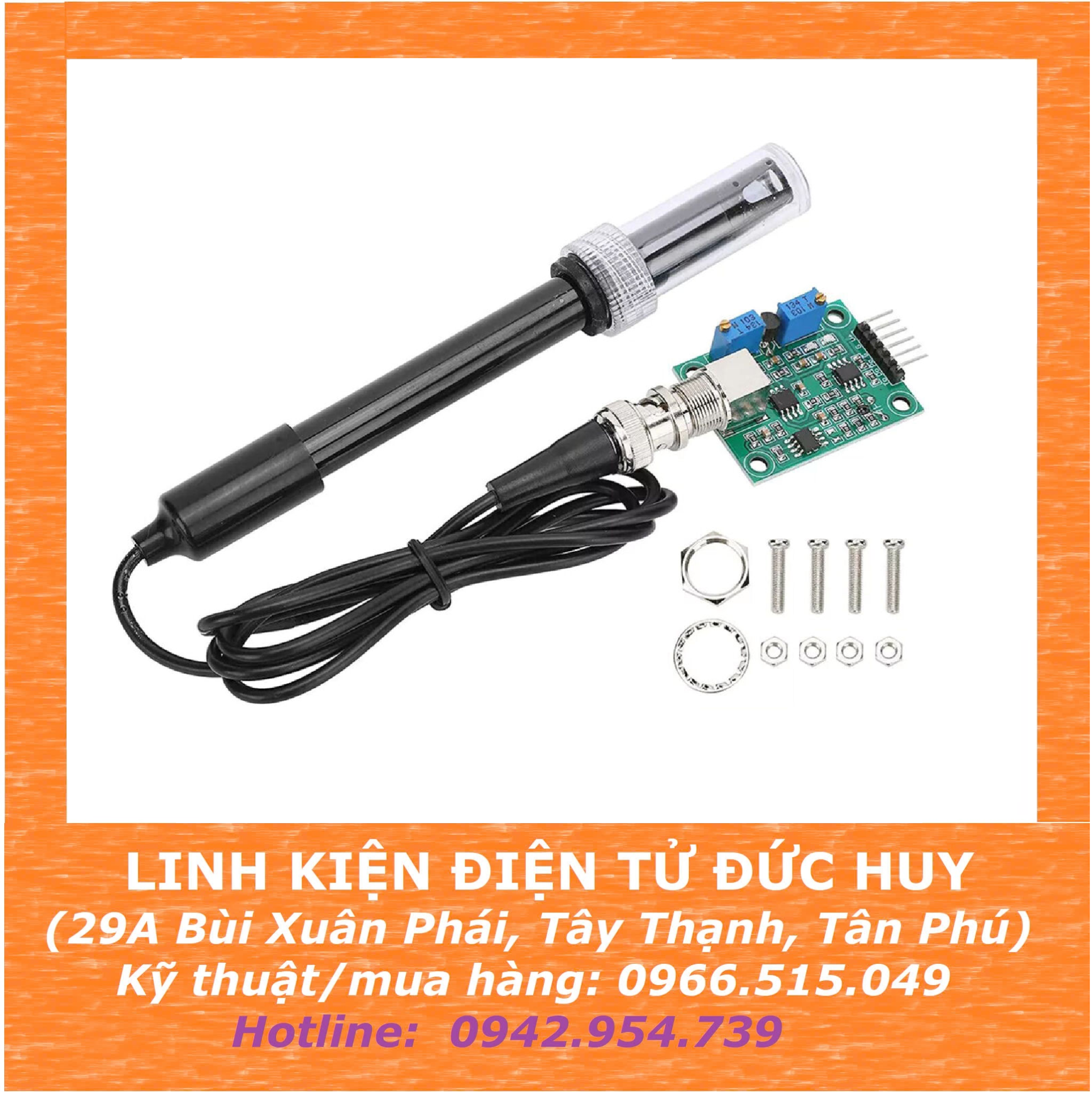

MODULE CẢM BIẾN ĐO ĐỘ PH PH0-14 DÙNG CHO ARDUINO

CODE TEST CẢM BIẾN PH VỚI ARDUINO

int ph_pin = A0;

void setup() {

  Serial.begin(9600);

}

void loop() {

  int measure = analogRead(ph_pin);

  Serial.print("Measure: ");

  Serial.print(measure);

  double voltage = 5 / 1024.0 * measure;

  Serial.print("\tVoltage: ");

  Serial.print(voltage, 3);

  float Po = 7 + ((2.5 - voltage) / 0.18);

  Serial.print("\tPH: ");

  Serial.print(Po, 3);

  Serial.println("");

  delay(1000);

}

CÁCH ĐIỀU CHỈNH ĐỘ LỆCH

Điều này có thể được thực hiện trên bo mạch hoặc thông qua phần mềm nhưng có lẽ dễ hơn khi điều chỉnh trên bo mạch vì nó độc lập với đầu dò và ít phải lập trình hơn.

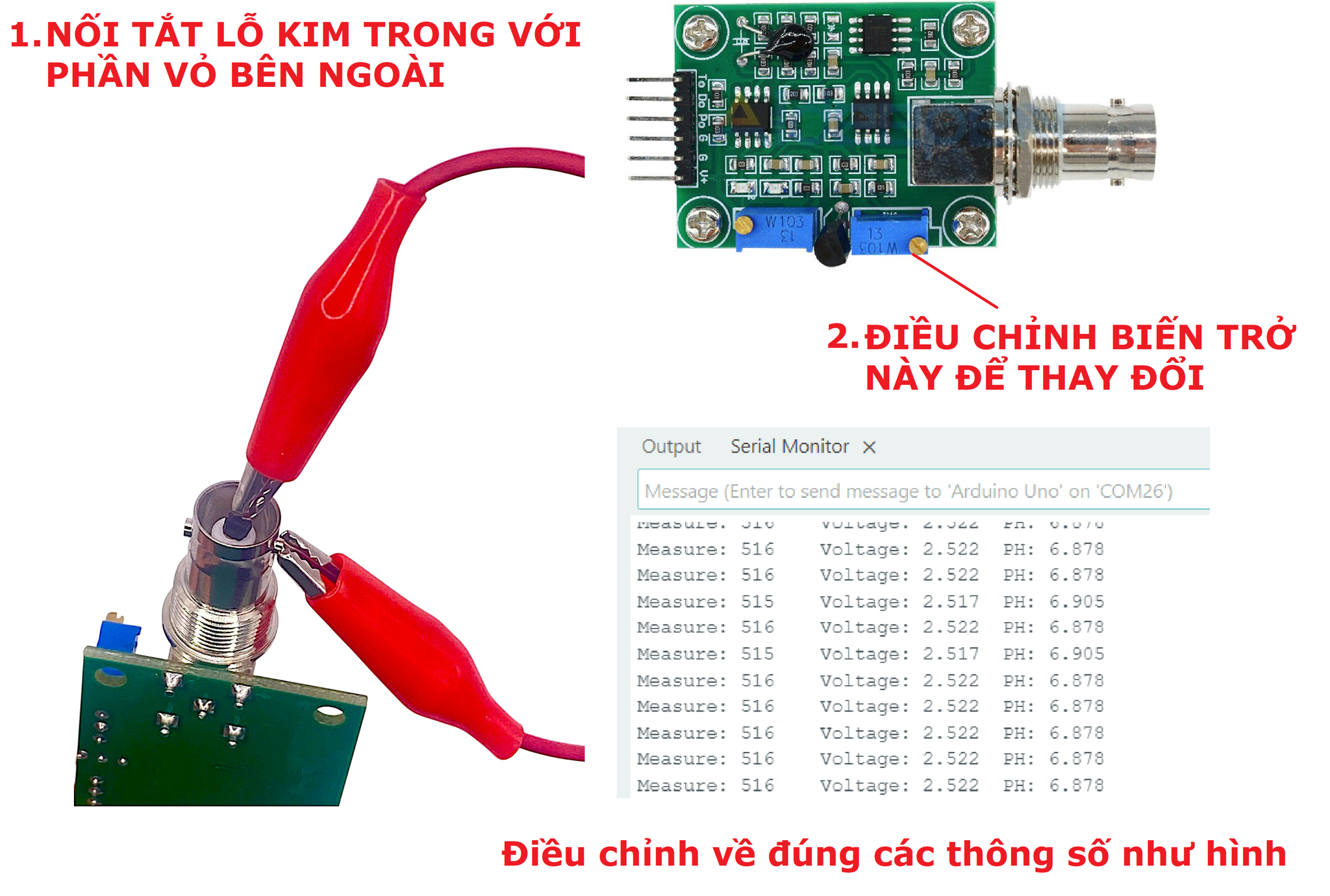

Tháo đầu dò và thực hiện ngắn mạch giữa lỗ trong BNC và phần bên ngoài của BNC. Đặt VOM ( Hoặc dùng trực tiếp trên Arduino nhưng có thể bị nhiễu) để đo điện áp giữa GND và Po. Điều chỉnh biến trở cho đến khi đầu ra là 2,5V. Bây giờ pH 7 có giá trị chính xác là 2,5V ( analogRead =  511 ) vì đầu dò sẽ xuất ra 0mV.

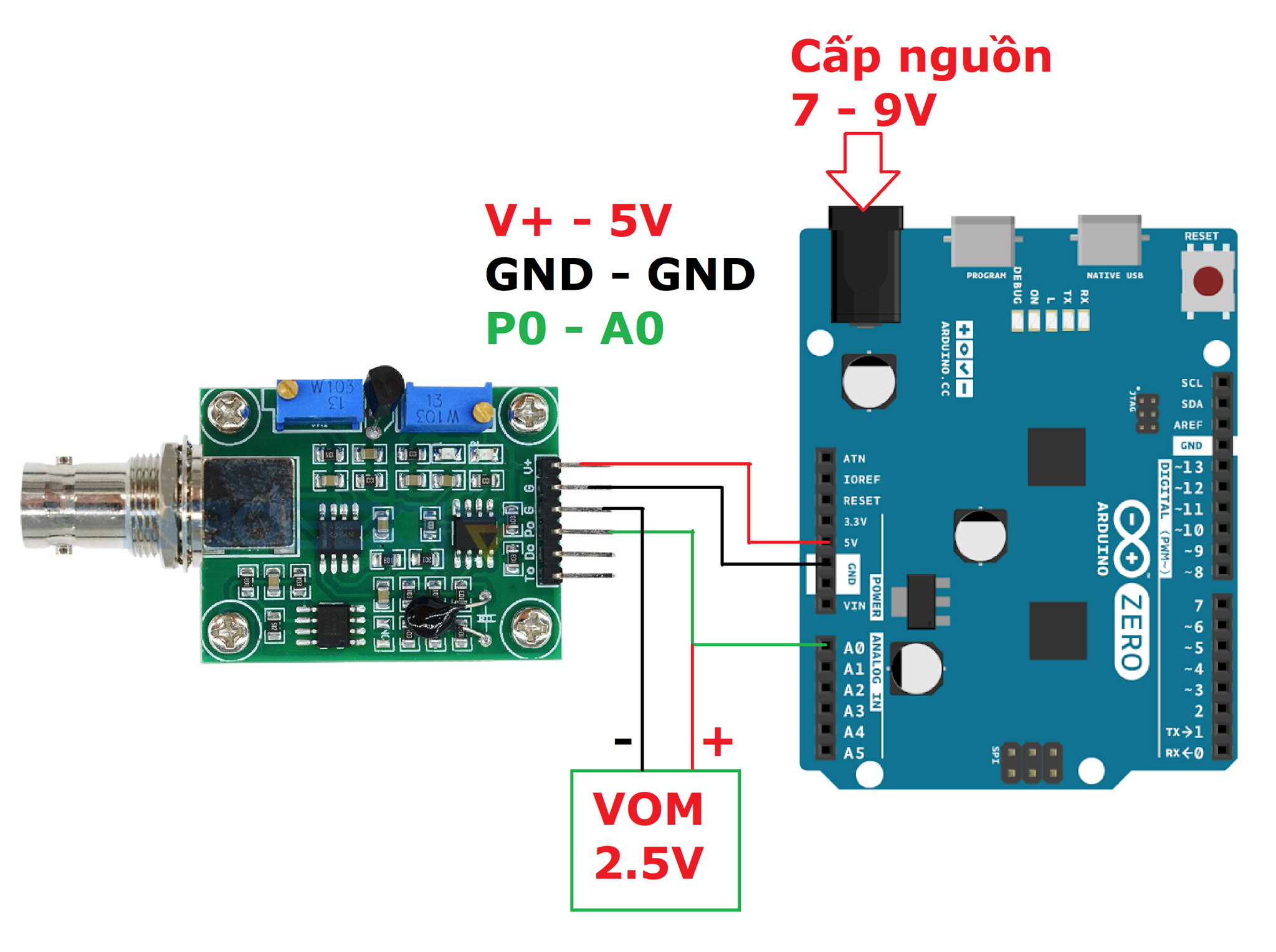

1. Nạp code trên vào Arduino và kết nối theo sơ đồ

2. Mở Monitor Serial để kiểm tra kết quả.

Lưu ý: Phải cấp nguồn ngoài cho Arduino từ 7 - 9V ngay cổng DC 5.5x2.1mm trên board nhằm đảm bảo đủ điện áp 5V cấp cho module tránh sai số.
