Cảm biến điện dung MPR121-V12

+ MPR121 là bộ cảm biến cảm ứng điện dung giúp bạn dễ dàng tích hợp cảm ứng điện dung (m-

Touch) vào thiết kế của mình, được điều khiển bởi giao diện I2C. Con chip này có thể điều khiển tới

mười hai điện cực riêng lẻ.

+ MPR121 cũng có tám chân điều khiển đèn LED (các chân từ 4 - 11). Khi các chân này không

được cấu hình như các điện cực, chúng có thể được sử dụng để điều khiển đèn LED.

THÔNG SỐ KỸ THUẬT

Điện áp hoạt động: 3.3V

Địa chỉ I2C:

                          0x5A (khi chân ADD được kéo xuống GND với điện trở 100k)

                          0x5B (khi chân ADD được kết nối chân 3.3V với điện trở 100k)

                          0x5C (khi chân ADD được kết nối chân SDA với điện trở 100k)

                          0x5D (khi chân ADD được kết nối chân SCL với điện trở 100k)

Giao tiếp: I2C

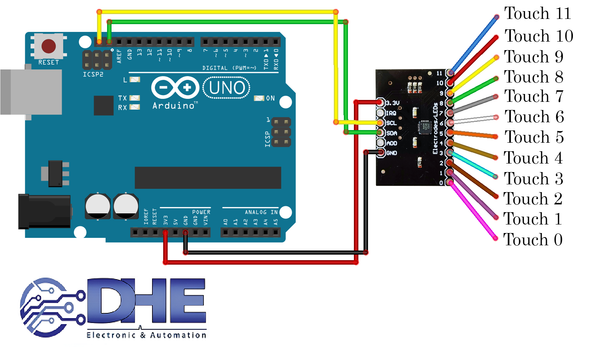

SƠ ĐỒ KẾT NỐI MODULEE MPR121 VỚI ARDUINO

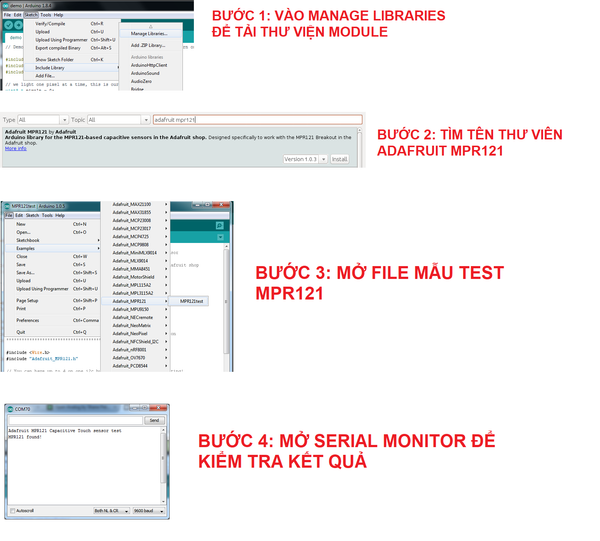

CÁCH TẢI THƯ VIỆN VÀ CODE TEST MODULE MPR121
