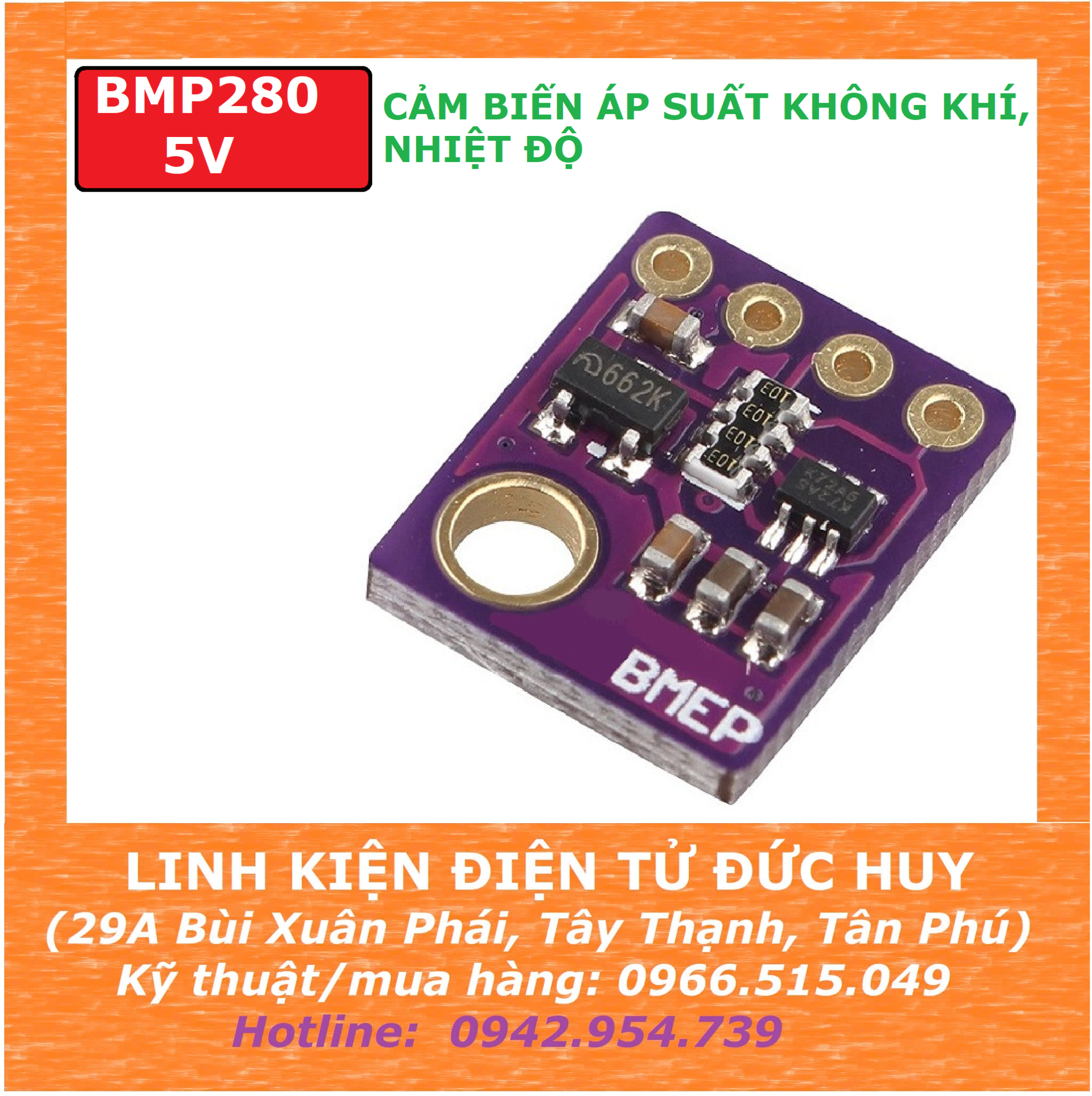

Cảm biến áp suất không khí, khí quyển, nhiệt độ BMP280 5V

THÔNG SỐ KỸ THUẬT

• Khoản đo áp suất : 300-1100 hPa ( tương ứng với + 9000 …- 500m so với mặt nước biển)

• ĐỊA CHỈ I2C: 0x76

• Độ chính xác tương đối ± 12 hPa (tương ứng với ± 1 m 950 ~ 1050hPa @ 25°C)

• Độ chính xác tuyệt đối : ± 1 hPa (950 … 1050 hPa, 0 ~+ 40 ° C)

• Hệ số bù nhiệt độ: 1.5 Pa/K, ứng với At 12.6cm /K (khoản 25~40°C tại 900hPa)

• Khoản đo nhiệt độ: -40- + 85 ° C

• Điện áp hoạt động: 5V

• Dòng tiêu thụ: 0,6 mA

• Kích thước 11.5 x 14.5mm

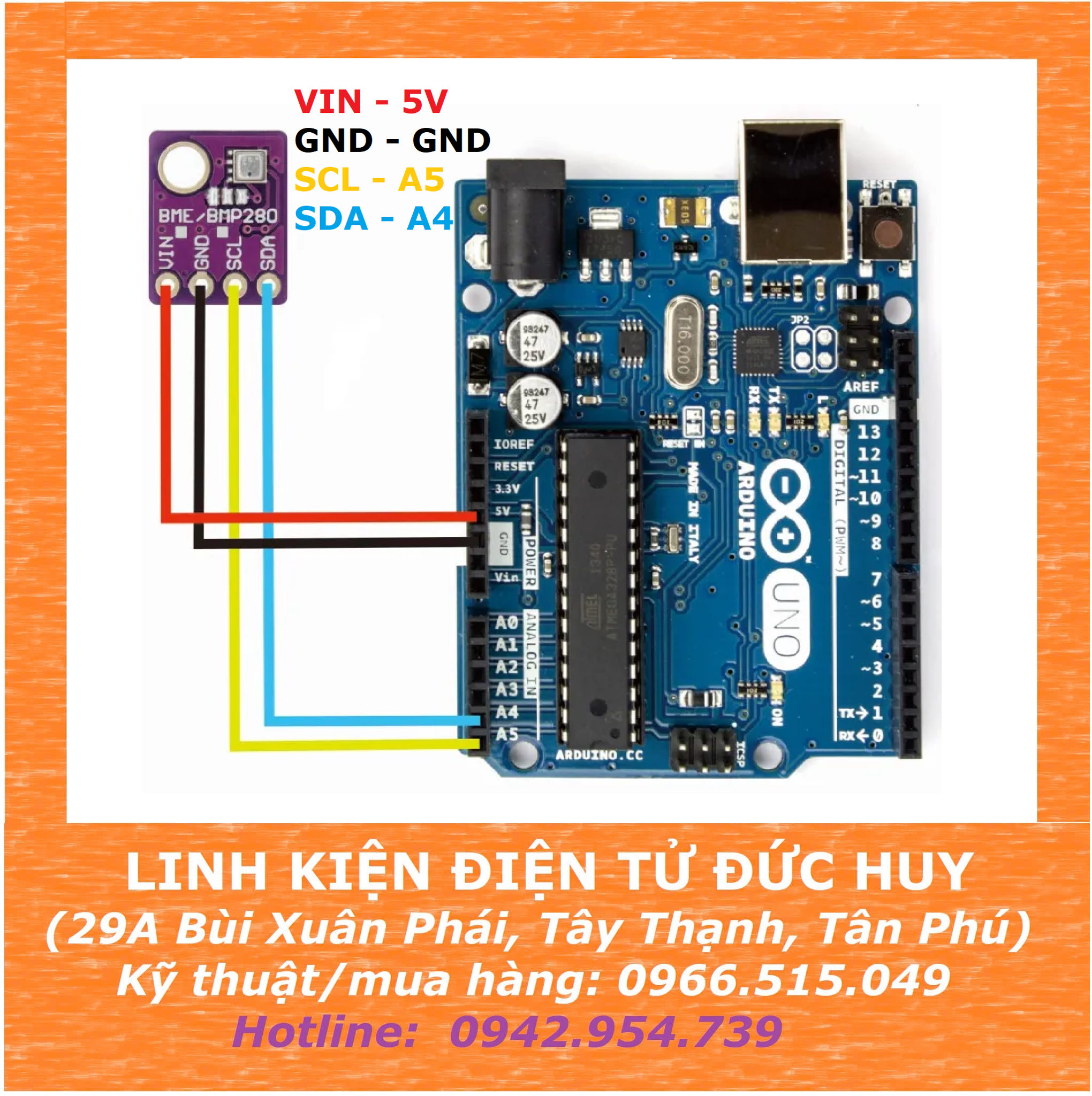

SƠ ĐỒ KẾT NỐI BMP280 5V VỚI ARDUINO

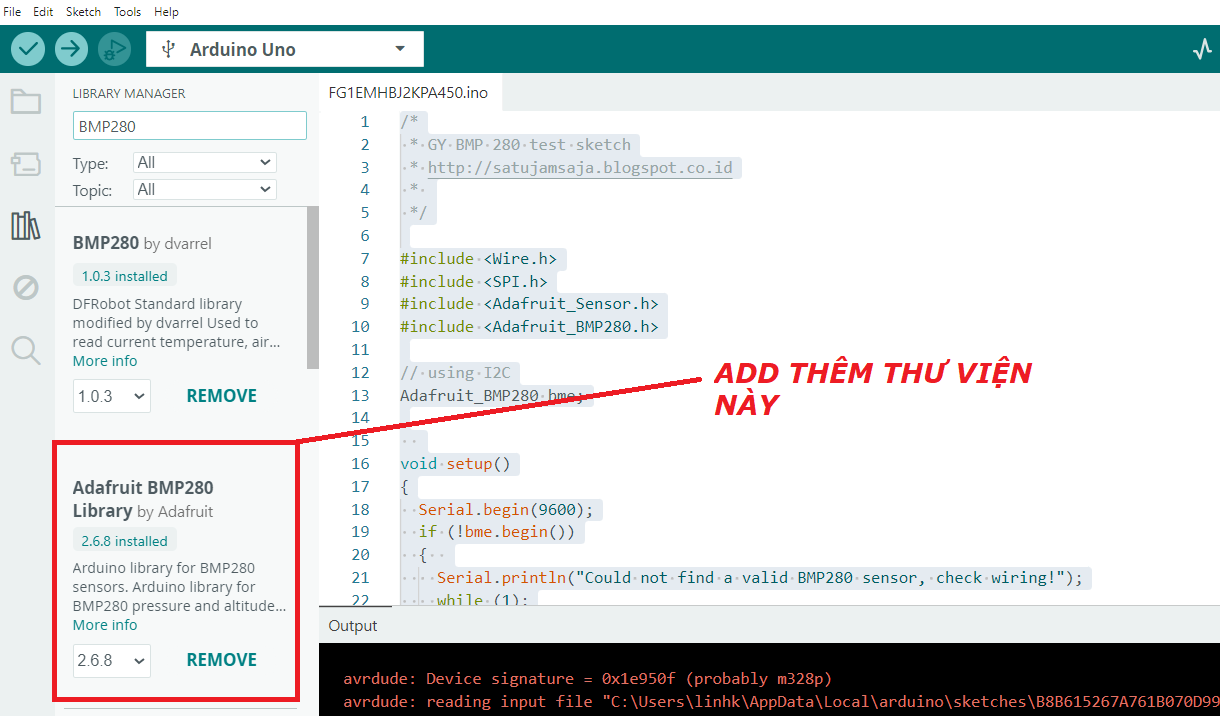

CÀI ĐẶT THƯ VIỆN BMP280 TRONG ARDUINO IDE:

CẦN QUÉT KIỂM TRA ĐỊA CHỈ I2C CỦA BMP280:

#include <Wire.h>

void setup() {

  Wire.begin();

  Serial.begin(9600);

  while (!Serial); // Leonardo: wait for Serial Monitor

  Serial.println("\nI2C Scanner");

}

void loop() {

  int nDevices = 0;

  Serial.println("Scanning...");

  for (byte address = 1; address < 127; ++address) {

    // The i2c_scanner uses the return value of

    // the Wire.endTransmission to see if

    // a device did acknowledge to the address.

    Wire.beginTransmission(address);

    byte error = Wire.endTransmission();

    if (error == 0) {

      Serial.print("I2C device found at address 0x");

      if (address < 16) {

        Serial.print("0");

      }

      Serial.print(address, HEX);

      Serial.println("  !");

      ++nDevices;

    } else if (error == 4) {

      Serial.print("Unknown error at address 0x");

      if (address < 16) {

        Serial.print("0");

      }

      Serial.println(address, HEX);

    }

  }

  if (nDevices == 0) {

    Serial.println("No I2C devices found\n");

  } else {

    Serial.println("done\n");

  }

  delay(1000); // Wait 5 seconds for next scan

}

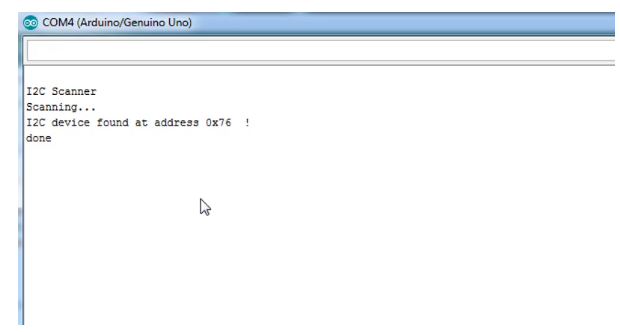

MÀN HÌNH MONITOR HIỂN THỊ ĐỊA CHỈ I2C CỦA BMP280:

THAY ĐỔI ĐỊA CHỈ I2C ĐÃ QUÉT TRONG FILE THƯ VIỆN  BMP280

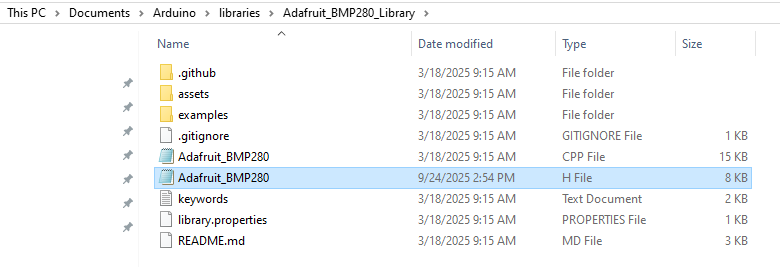

B1: ĐI THEO ĐƯỜNG DẪN ĐẾN FILE .H NHƯ HÌNH BÊN DƯỚI

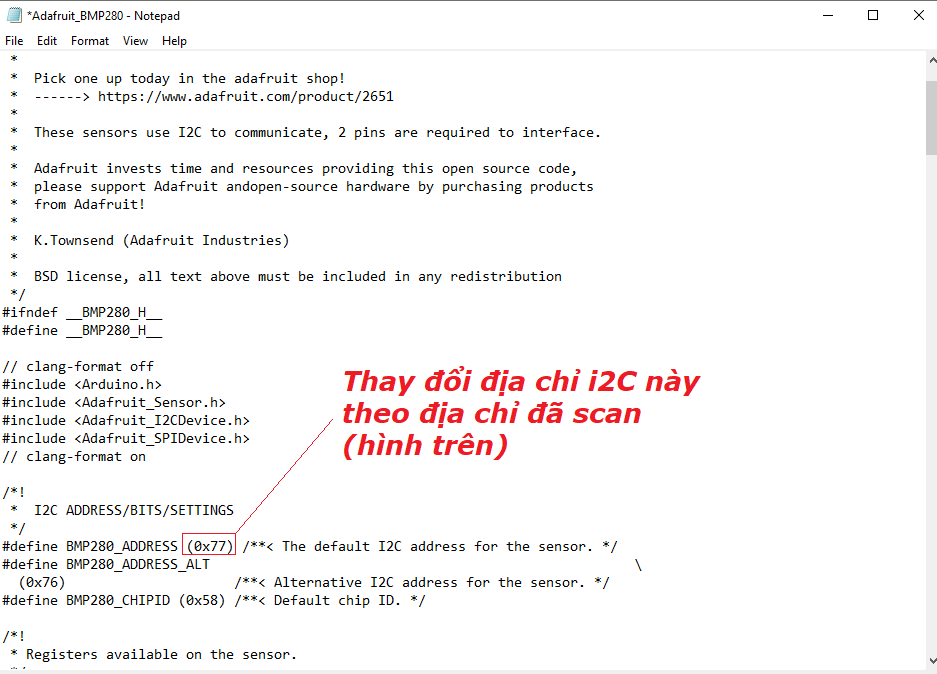

B2: MỞ FILE BẰNG NOTEPAD, thay đổi địa chỉ I2C và SAVE lại

CODE GIAO TIẾP ARDUINO + BMP280:

/*

 * GY BMP 280 test sketch

 * http://satujamsaja.blogspot.co.id

 *

 */

#include <Wire.h>

#include <SPI.h>

#include <Adafruit_Sensor.h>

#include <Adafruit_BMP280.h>

// using I2C

Adafruit_BMP280 bme;

void setup()

{

  Serial.begin(9600);

  if (!bme.begin())

  {

    Serial.println("Could not find a valid BMP280 sensor, check wiring!");

    while (1);

  }

}

void loop()

{

    Serial.print("---- GY BMP 280 ----------------\n");

    Serial.print("Temperature = ");

    Serial.print(bme.readTemperature());

    Serial.println(" *C");

    Serial.print("Pressure = ");

    Serial.print(bme.readPressure() / 100); // 100 Pa = 1 millibar

    Serial.println(" mb");

    Serial.print("Approx altitude = ");

    Serial.print(bme.readAltitude(1013.25));

    Serial.println(" m");

    Serial.print("--------------------------------\n\n");

    delay(3000);

}
