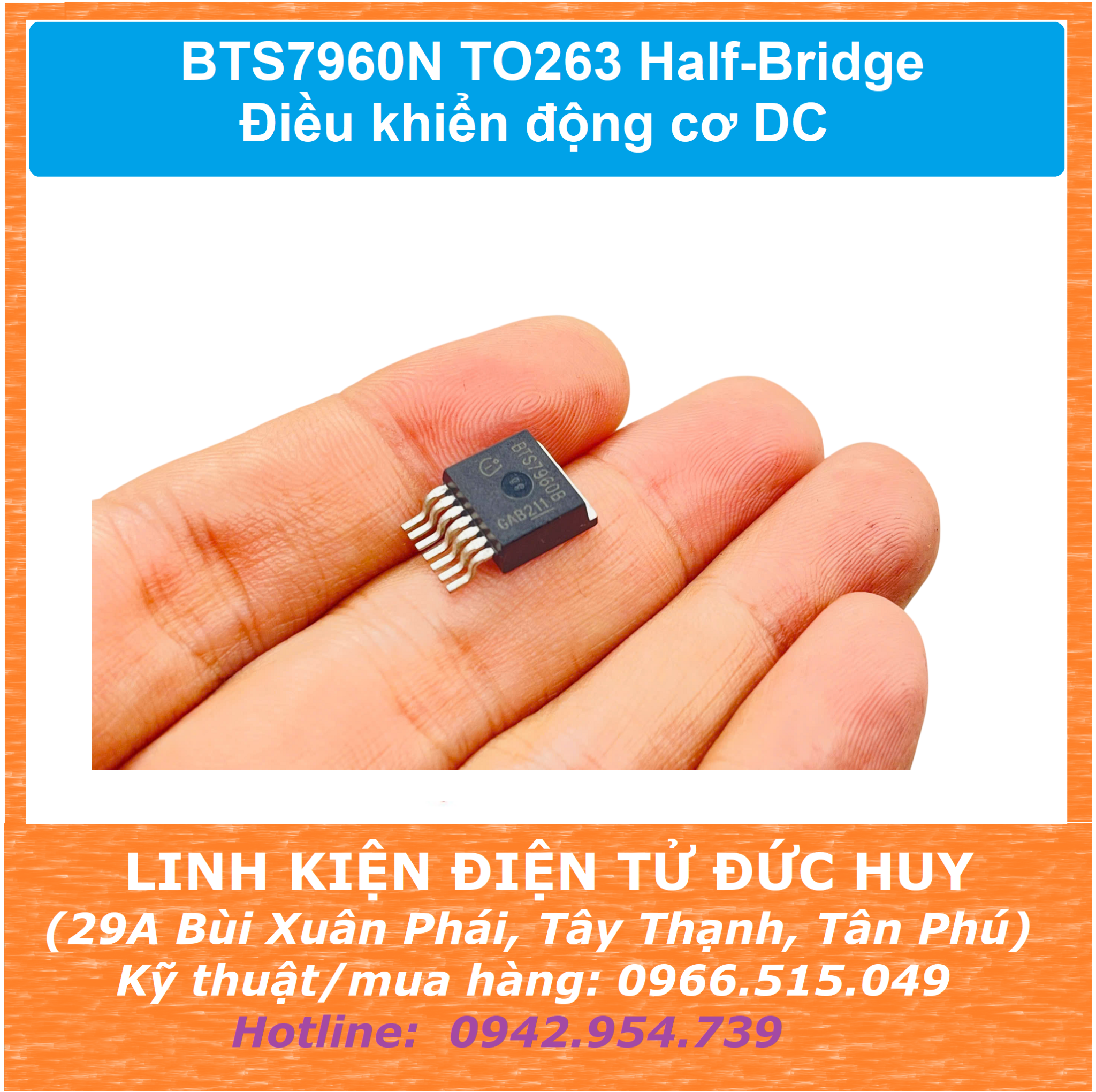

BTS7960N TO263 Half-Bridge điều khiển động cơ DC

1. Thông số kỹ thuật cơ bản

• Điện áp hoạt động: 5.5V đến 27V (Tối đa lên tới 40V).

• Dòng điện đầu ra: Tối đa lên tới 43A (Dòng đỉnh xung có thể đạt 60A+).

• Trở kháng nội (Rds-on): Rất thấp, khoảng 16 mΩ ở 25°C.

• Tần số PWM: Lên đến 25 kHz kết hợp chế độ xả dòng chủ động (active freewheeling).

• Tính năng bảo vệ tích hợp: Ngắt khi quá nhiệt, quá áp, sụt áp, quá dòng và ngắn mạch

Lưu ý khi thiết kế ứng dụng:

• Tạo mạch cầu H (H-Bridge): Vì BTS7960B chỉ là mạch bán cầu (Half-Bridge), bạn cần sử dụng 2 IC BTS7960B để tạo thành một mạch cầu H hoàn chỉnh nhằm đảo chiều quay của động cơ DC

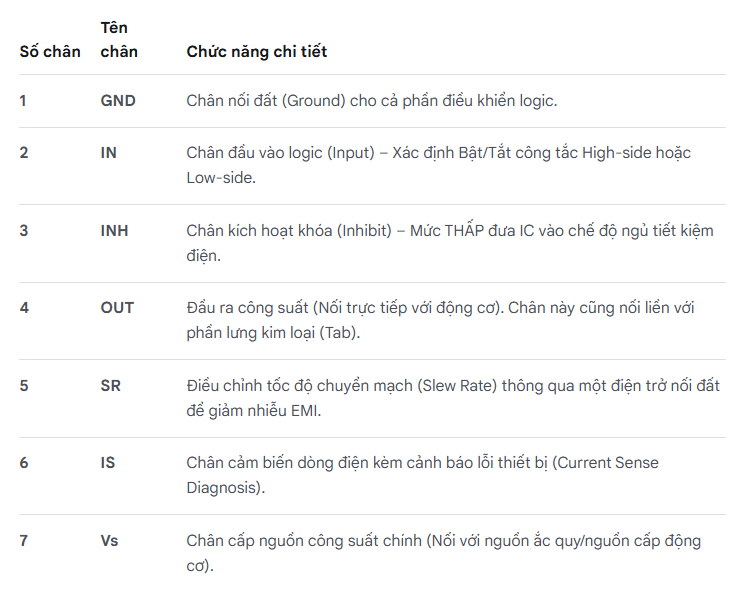

• Tản nhiệt: Phần lưng kim loại (Tab/chân 4) tỏa nhiệt rất lớn. Khi thiết kế mạch in (PCB), cần mở rộng vùng phủ đồng (Copper area) và sử dụng nhiều lỗ via tản nhiệt để dẫn nhiệt sang tấm tản nhiệt nhôm
