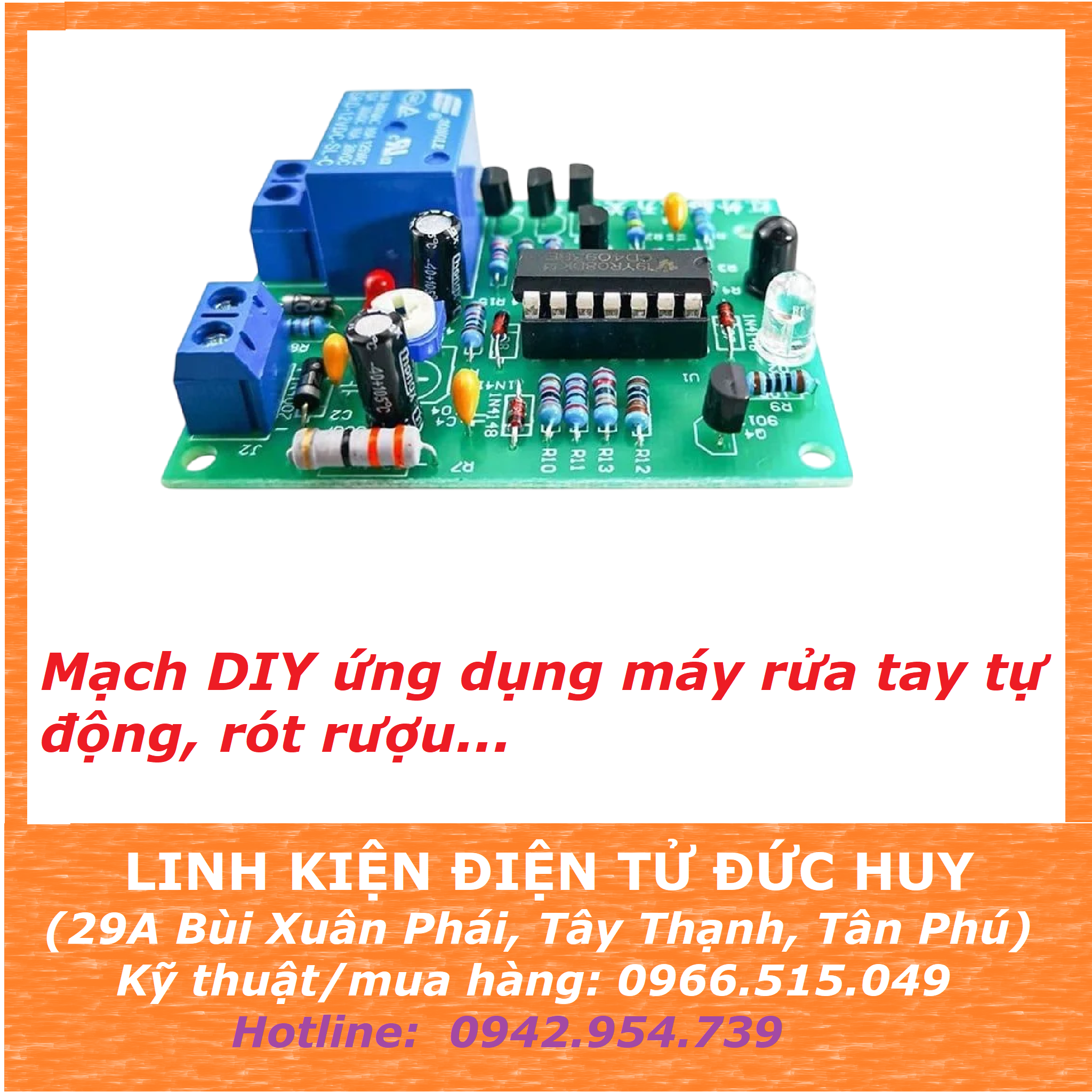

BỘ KIT DIY TỰ RÁP MẠCH CẢM BIẾN HỒNG NGOẠI MÁY RỬA TAY, RÓT RƯỢU TỰ ĐỘNG

Mã sản phẩm: K1_254
Công tắc cảm ứng hồng ngoại được sử dụng để xác định xem có vật thể ở phía trước hay không bằng cách phát hiện tín hiệu hồng ngoại phát ra có bị phản xạ hay không, do đó điều khiển hoạt động của công tắc rơle. Có thể sử...
60,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

Công tắc cảm ứng hồng ngoại được sử dụng để xác định xem có vật thể ở phía trước hay không bằng cách phát hiện tín hiệu hồng ngoại phát ra có bị phản xạ hay không, do đó điều khiển hoạt động của công tắc rơle. Có thể sử dụng trên vòi cảm biến, máy rửa tay, máy sấy tay tự động và các thiết bị khác.


Điện áp làm việc: DC12V

Kích thước PCB: 58 * 44mm

Dòng điện tĩnh: 28mA

Dòng điện thu: 70mA

Khoảng cách cảm biến: 15cm

Khả năng tiếp điểm rơle: 10A/250V

Thời gian trễ: 0~40S có thể điều chỉnh



MÔ TẢ CÁCH HOẠT ĐỘNG MẠCH



Toàn bộ hệ thống bao gồm mạch cấp nguồn, mạch cảm ứng hồng ngoại, mạch trễ và mạch điều khiển công tắc.

1. Mạch nguồn: Nguồn cấp điện đầu vào J2 12V, D5 có thể ngăn không cho cực tính của nguồn điện bị đảo ngược, R7 là điện trở giới hạn dòng điện, bộ lọc C2 và C4.

2. Mạch cảm ứng hồng ngoại: Bộ dao động bao gồm U1C, R10, R11, D6 và C5, tín hiệu xung được đưa ra từ 10 chân của U1. Sau khi được khuếch đại bởi Q4, ống phát hồng ngoại D2 được điều khiển để truyền tín hiệu hồng ngoại vào không gian. Nếu tín hiệu không bị vật cản chặn, ống thu hồng ngoại D1 không thể nhận tín hiệu, do đó mạch sau không hoạt động; Khi có vật cản trước D2, tín hiệu hồng ngoại đã truyền sẽ được vật cản gửi trở lại và sẽ được D1 nhận. Tín hiệu nhận được sẽ được khuếch đại bởi Q1 và Q2, và cuối cùng tín hiệu hồng ngoại được khuếch đại sẽ được đưa ra ở đầu R3, sau đó tần số sẽ được U1A chọn và định hình lại bởi U1D, sau đó được đưa ra ở chân 11 của U1.

3. Mạch trễ: R5, VR1 và C3 tạo thành mạch trễ. Điều chỉnh VR1 có thể điều chỉnh thời gian trễ sau mỗi hành động. Thời gian trễ thiết kế của mạch này có thể điều chỉnh trong phạm vi 0-40S. Do một số lỗi trong các thông số thành phần, thời gian trễ sẽ hơi khác nhau.

4. Mạch điều khiển công tắc: Q3, Q5 và K1 tạo thành mạch điều khiển công tắc. Nếu D1 nhận được tín hiệu, cuối cùng nó sẽ đưa ra tín hiệu mức thấp bị trễ ở bốn chân của U1 để làm cho Q3 và Q5 bật và K1 bật. D3 là chỉ báo trạng thái làm việc của rơle.



SƠ ĐỒ NGUYÊN LÝ MẠCH
