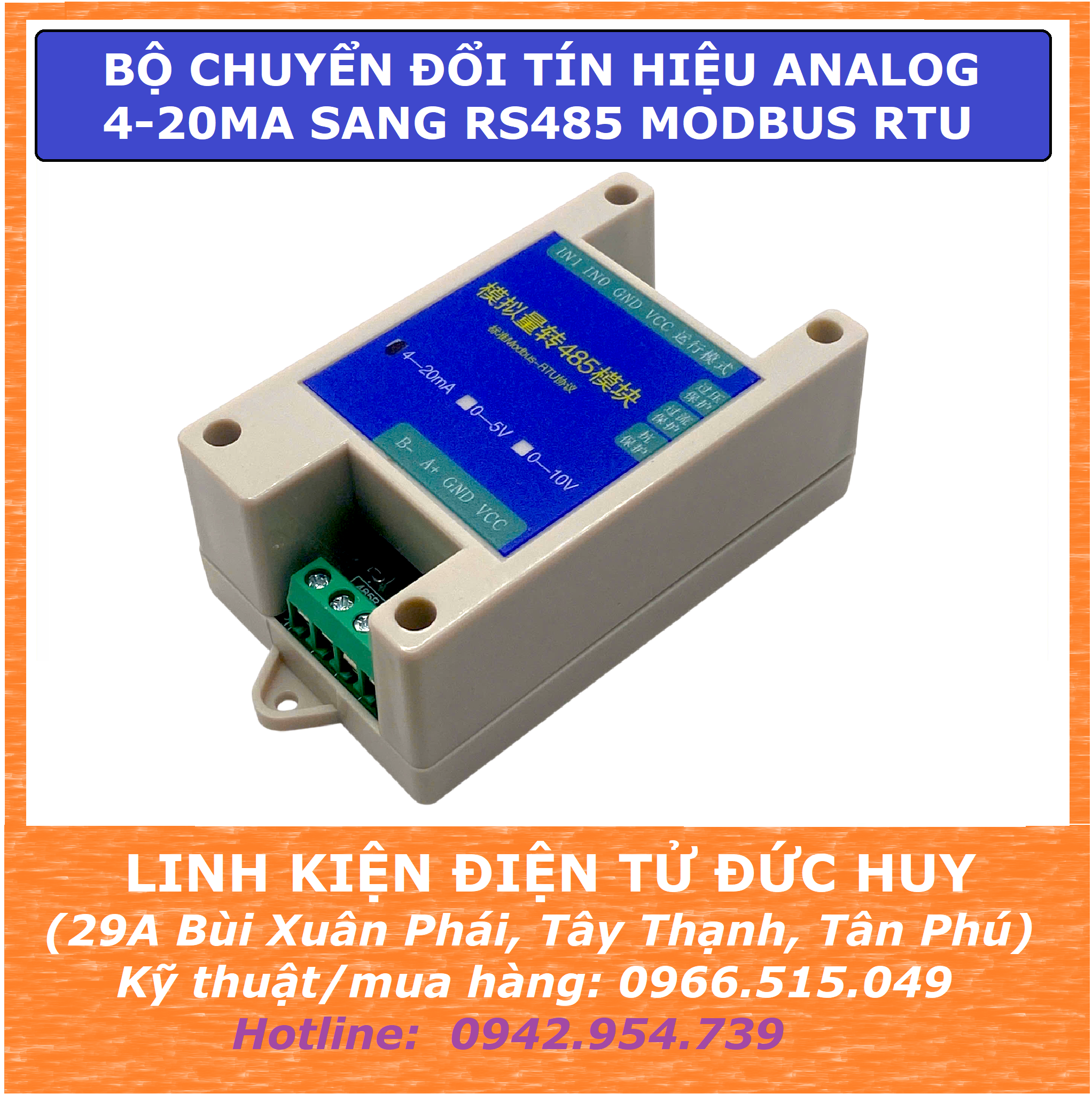

Bộ chuyển đổi tín hiệu analog 4-20mA sang RS485 MODBUS RTU

Mã sản phẩm: Chưa rõ

150,000₫

Hàng còn: 5

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

Bộ chuyển đổi tín hiệu analog 4-20mA sang RS485 MODBUS RTU được ứng dụng rộng rãi trong các hệ thống điều khiển và giám sát như: công nghiệp thông minh, giám sát môi trường, tủ điện, nông nghiệp công nghệ cao, nhà thông minh và ngành công nghiệp nặng. Nhờ khả năng giao tiếp Modbus-RTU và khả năng chống nhiễu tốt, thiết bị đảm bảo truyền dữ liệu ổn định trong các môi trường công nghiệp khắc nghiệt.

Giao diện RS-485 hỗ trợ khoảng cách truyền thông lên đến 2000 mét và có thể kết nối trực tiếp với PLC, bộ điều khiển công nghiệp, bảng hiển thị, hệ thống SCADA hoặc phần mềm giám sát khác. Module hỗ trợ các mức độ phân giải tùy chọn, bao gồm 10-bit và 12-bit, để đáp ứng các yêu cầu ứng dụng khác nhau.

TÍNH NĂNG

Chuẩn giao thức chuẩn Modbus-RTU. Có thể cấu hình địa chỉ và tốc độ baud thông qua phần mềm chủ.
Hỗ trợ lắp đặt trên đường truyền RS-485.
Thiết kế và sản xuất theo tiêu chuẩn công nghiệp.
Tích hợp các tính năng bảo vệ: chống quá áp đầu vào, chống sét lan truyền.
Khả năng chống nhiễu mạnh, độ tin cậy cao, phù hợp với các ứng dụng công nghiệp khắt khe.

THÔNG SỐ KỸ THUẬT

Số kênh đầu vào analog	2 kênh
Số kênh đầu ra analog (RS-485)	Tùy chọn 2 kênh
Nguồn cấp	10–30 V cho phiên bản 2 kênh
Công suất tiêu thụ tối đa	0.08 W (DC 12 V)
Nhiệt độ làm việc	-40°C đến +60°C (mặc định)
Nhiệt độ lưu trữ / môi trường thấp	-10°C đến +50°C, độ ẩm ≤95%, không ngưng tụ (phiên bản 2 kênh)
Độ phân giải ADC	12-bit (mặc định), phiên bản 2 kênh có thể chọn 10-bit
Độ chính xác	Điển hình: ±0.1% FS
Loại tín hiệu đầu vào hỗ trợ	Mặc định: 4–20 mA, 0–20 mA, 0–5 V; phiên bản 7/8 kênh hỗ trợ thêm 1–5 V
Loại tín hiệu đầu ra	4–20 mA, 0–20 mA, 0–5 V (có thể chọn)
Giao thức truyền thông	Modbus-RTU
Dải địa chỉ	1–254 (mặc định: 1)
Tốc độ Baud	0: 2400 bps 1: 4800 bps (mặc định) 2: 9600 bps 3: 19200 bps 4: 38400 bps 5: 57600 bps 6: 115200 bps 7: 1200 bps
Chế độ kiểm tra chẵn lẻ	0–2 (0: Không kiểm tra, 1: Lẻ, 2: Chẵn; mặc định: Không kiểm tra)
Trở kháng đầu vào	4–20 mA: ≤200 Ω 0–5 V / 0–10 V: ≥10 kΩ
Tần số lấy mẫu	160 kHz
Tần suất cập nhật dữ liệu	1 giây

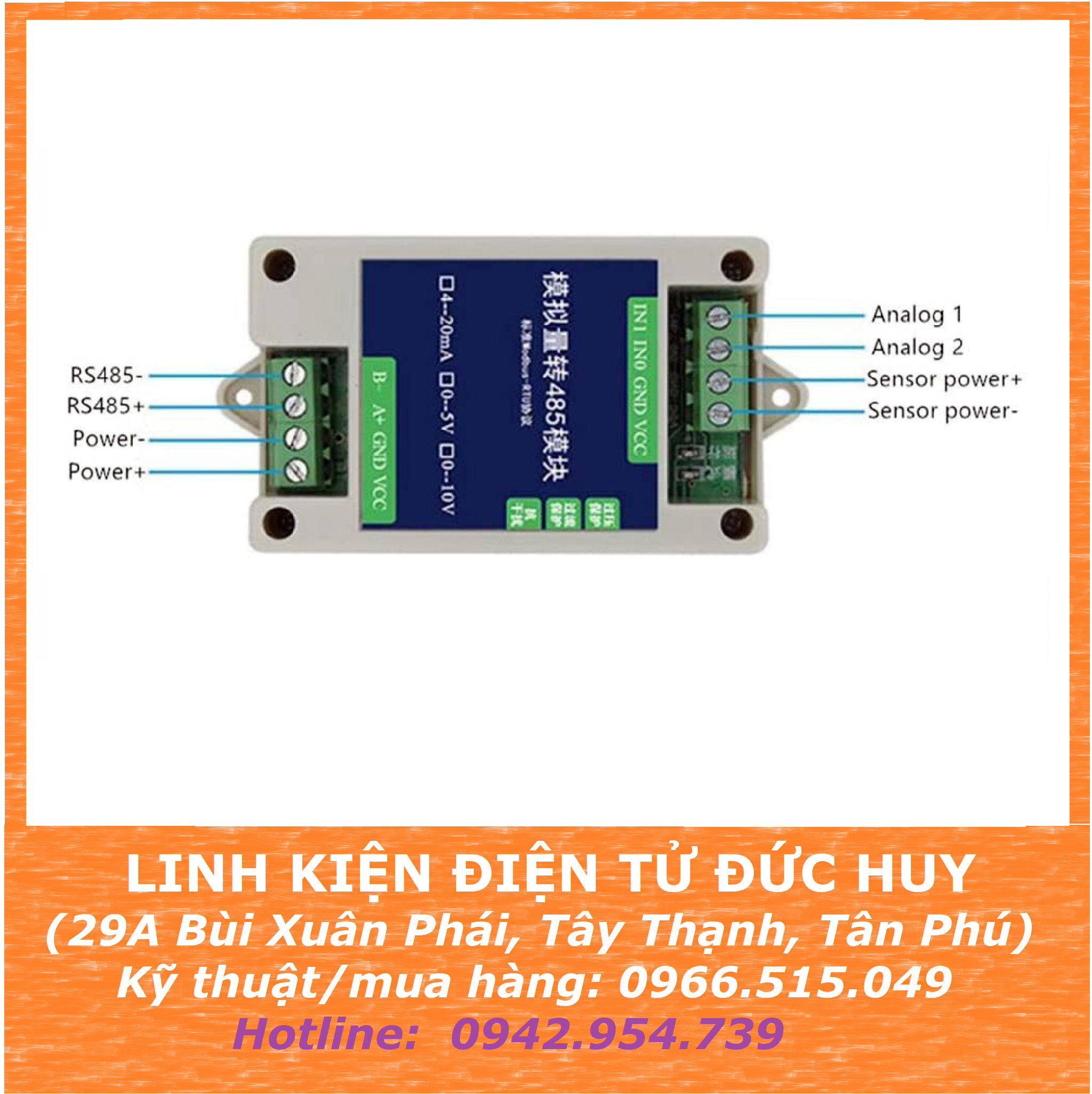

Loại ngõ	Ký hiệu	Chức năng	Ghi chú
Ngõ ra nguồn & RS-485	VCC	Nguồn vào (+)	10~30 V DC
	GND	Nguồn vào (–)	10~30 V DC
	485A	Tín hiệu RS-485 A	Chuẩn kết nối RS-485
	485B	Tín hiệu RS-485 B	Chuẩn kết nối RS-485
Ngõ vào tín hiệu & nguồn cấp cho cảm biến	VCC	Nguồn ra (+)	Cấp nguồn cho cảm biến/ngõ vào
	GND	Nguồn ra (–)	Cấp nguồn cho cảm biến/ngõ vào
	IN0	Ngõ vào tương tự số 1	Phù hợp với hệ thống 2 dây, 3 dây, 4 dây
	IN1	Ngõ vào tương tự số 2	Phù hợp với hệ thống 2 dây, 3 dây, 4 dây

Lưu ý:
Thiết bị chỉ cần cấp nguồn tại ngõ vào là có thể hoạt động bình thường.
Ngõ ra nguồn được sử dụng trong trường hợp muốn cấp nguồn cho cảm biến hoặc thiết bị bên ngoài.

Bảng thông số chuyển đổi

Loại tín hiệu	Dữ liệu (10-bit AD)	Dữ liệu (12-bit AD)
4–20 mA	163–819	655–3276
0–5 V	0–1024	0–4096
0–10 V	0–1024	0–4096
