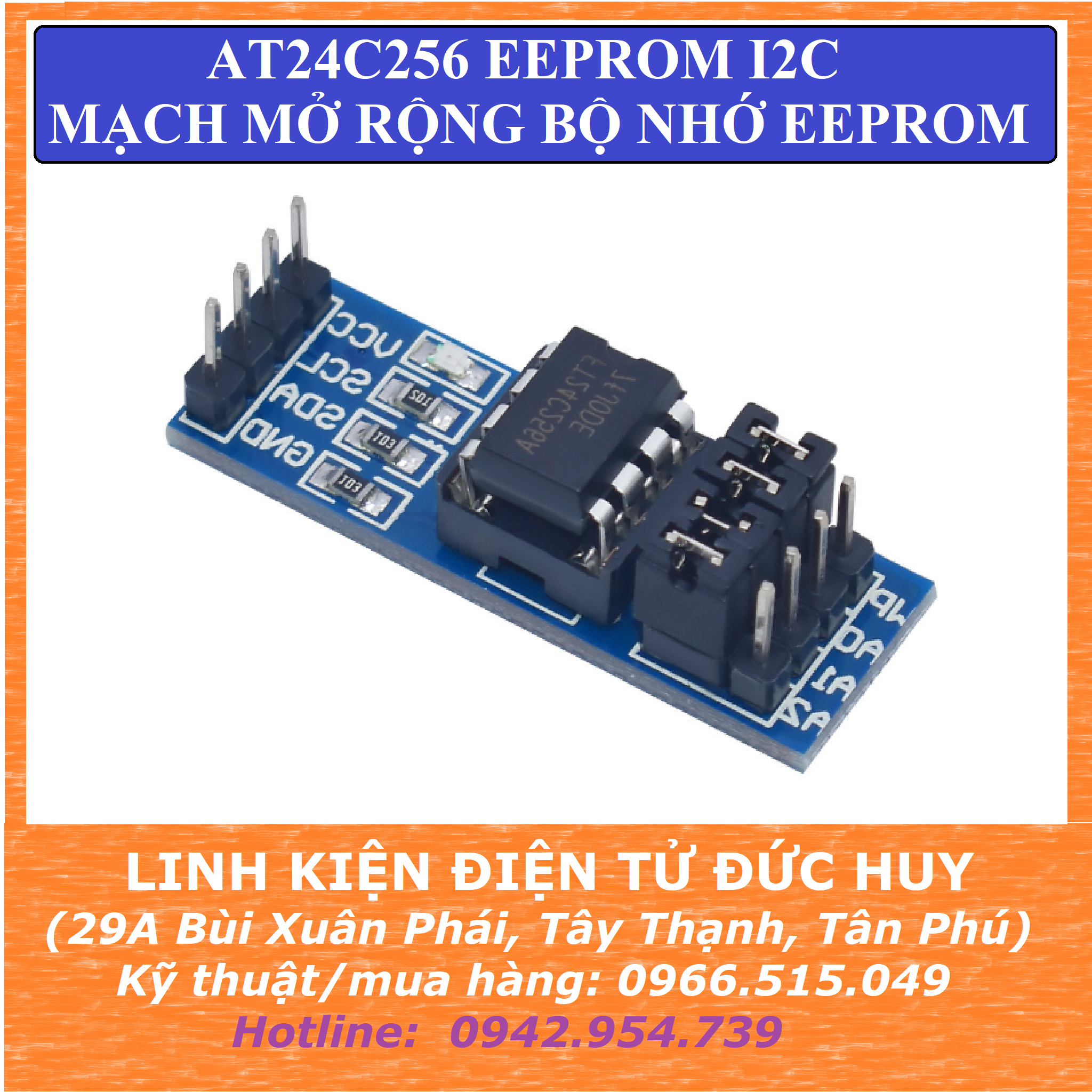

AT24C256 EEPROM I2C MẠCH MỞ RỘNG BỘ NHỚ

AT24C256 EEPROM I2C MẠCH MỞ RỘNG BỘ NHỚ là module hỗ trợ tăng bộ nhớ cho vi điều khiển như: Arduino vì chúng có không gian lưu trữ bên trong rất hạn chế, vì vậy EEPROM ngoài sẽ phù hợp với lượng dữ liệu lưu trữ nhỏ hoặc để mở rộng khả năng lưu trữ dữ liệu của bộ vi điều khiển.

+ Mô-đun EEPROM AT24C256 ở lõi có dung lượng 256kbit. Nó có thể giao tiếp với bộ vi điều khiển thông qua bus I2C, cung cấp nhiều không gian lưu trữ dữ liệu hơn một cách dễ dàng.

THÔNG SỐ KỸ THUẬT:

 + Điện áp hoạt động:   5VDC

 + Chip bộ nhớ:  AT24C256

 +  Bộ nhớ EEPROM mở rộng tối đa: 256Kbit (32 kbyte)

 +  Giao tiếp I2C

 + Định địa chỉ qua các chân A0, A1, A2

 + 100.000 chu kỳ ghi xóa

 + Lưu dữ liệu tối đa: 40 năm

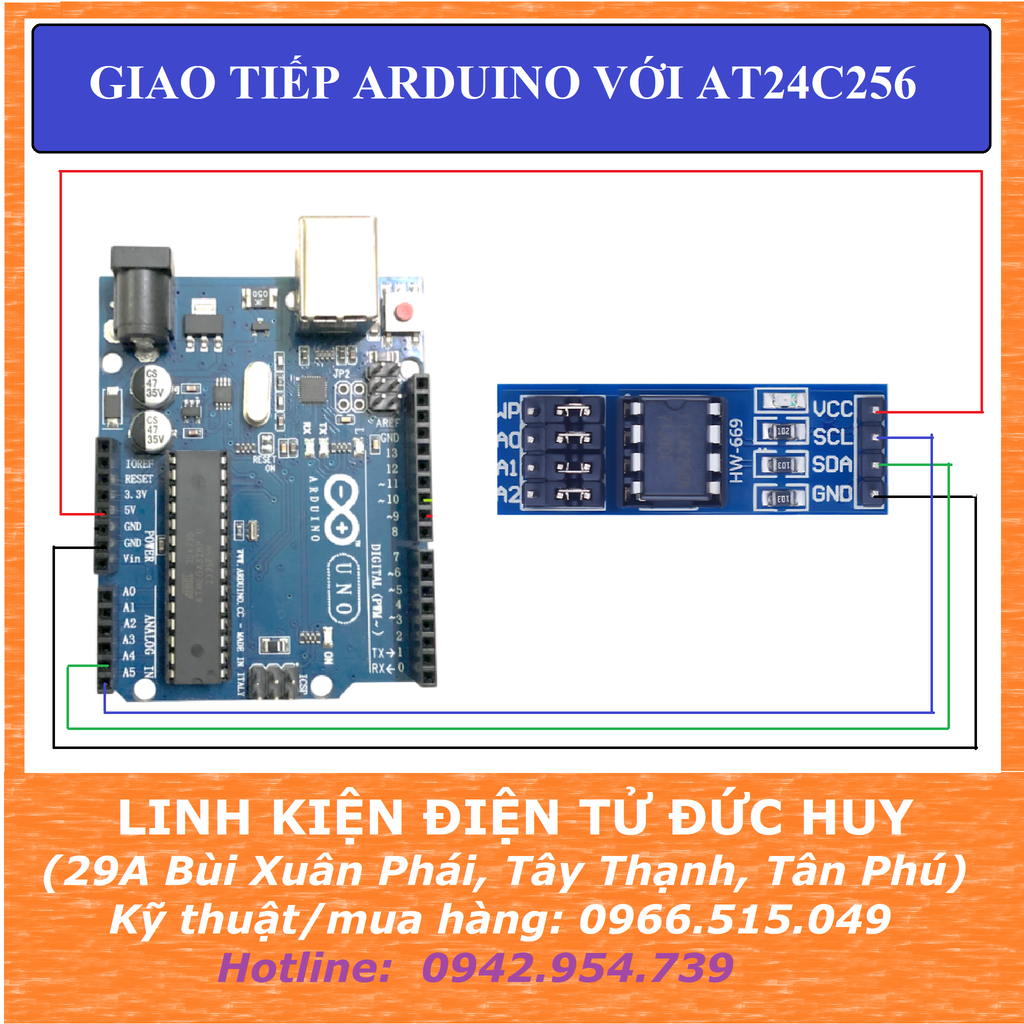

SƠ ĐỒ KẾT NỐI ARDUINO VỚI AT24C256:

CÀI THƯ VIỆN ARDUINO IDE:

1. CLICK VÀO TẢI VÀ CÀI THƯ VIỆN 'WIRE'

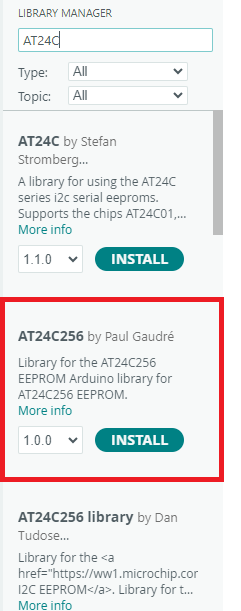

2. CÀI THƯ VIỆN AT24C256:

CODE ARDUINO TEST AT24C256:

#include <Wire.h>
#include <AT24C256.h>

AT24C256 eeprom(0x50); // KHỞI TẠO VỚI ĐỊA CHỈ MẶC ĐỊNH 0X50

void setup() {
  Serial.begin(9600);
  while (!Serial);

  Serial.println("AT24C256 EEPROM Test");

  // Write data to EEPROM
  String dataToWrite = "Hello, EEPROM!";
  Serial.print("Writing to EEPROM: ");
  Serial.println(dataToWrite);
  for (int i = 0; i < dataToWrite.length(); i++) {
    eeprom.writeByte(i, dataToWrite[i]);
  }

  delay(1000); // Wait for data to be written

  // Read data from EEPROM
  Serial.println("Reading from EEPROM:");
  for (int i = 0; i < dataToWrite.length(); i++) {
    char c = eeprom.readByte(i);
    Serial.print(c);
  }
  Serial.println();
}

void loop() {
  // Nothing to do here
}
