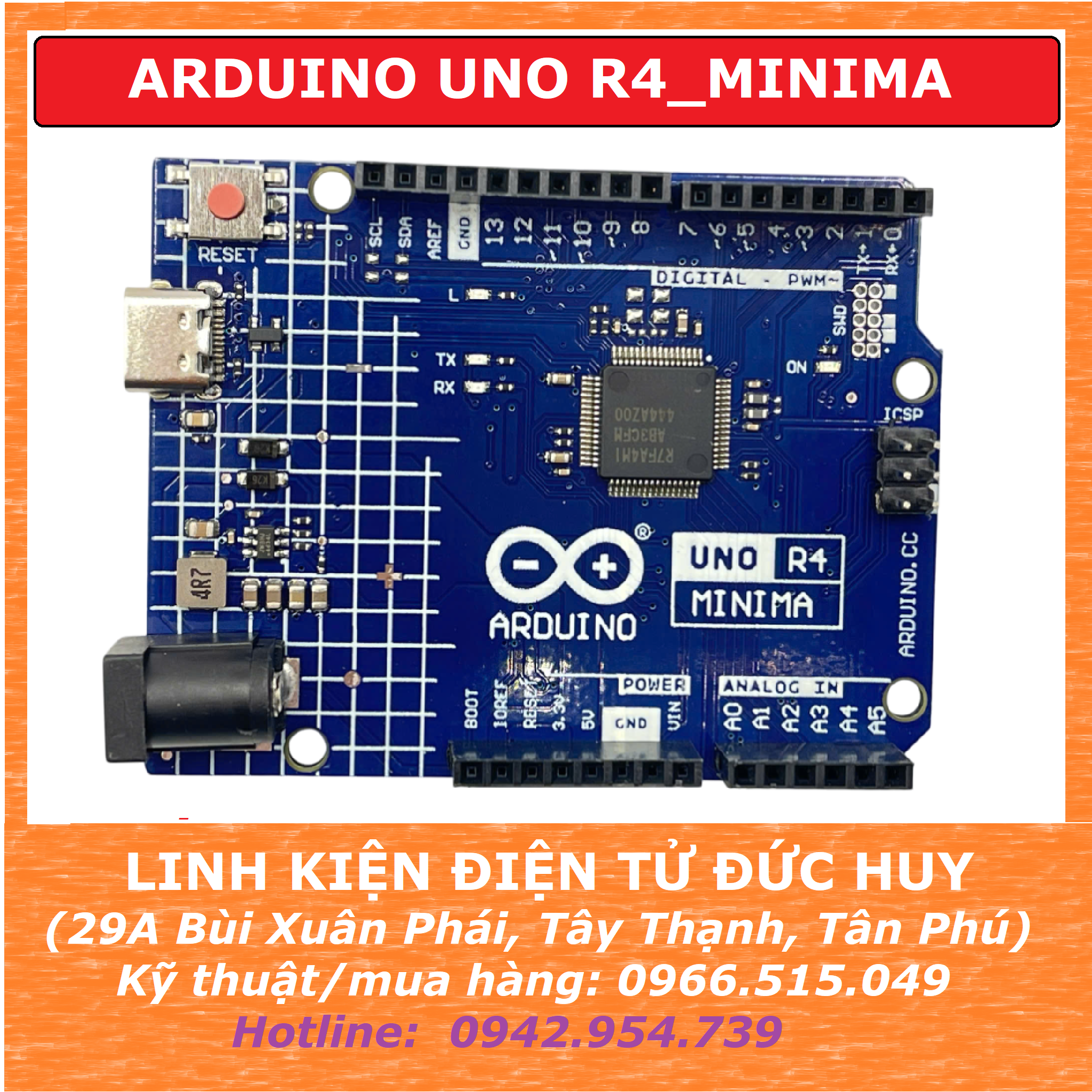

Arduino UNO R4 Minima
Mã sản phẩm: K9_113+ Arduino UNO R4 Minima là sản phẩm được cải tiến từ phiên bản cũ UNO R3, với các sự thay đổi đáng kể như chip vi xử lý 32 bit ARM Cortex M4 R7FA4M1AB3CFM#AA0 thay thế cho phiên bản UNO R3 (ATmega328P 8bit) + Là board mạch UNO đầu tiên có bộ...
190,000₫
Hàng còn: 5
Số lượng
1
Tiêu đề
Dịch vụ & Khuyến mãi
Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng
Giảm 5k cho đơn hàng trên 300k đồng
Giảm 10k cho đơn hàng trên 500k đồng
Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng
Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.
Chi tiết sản phẩm
+ Arduino UNO R4 Minima là sản phẩm được cải tiến từ phiên bản cũ UNO R3, với các sự thay đổi đáng kể như chip vi xử lý 32 bit ARM Cortex M4 R7FA4M1AB3CFM#AA0 thay thế cho phiên bản UNO R3 (ATmega328P 8bit)
+ Là board mạch UNO đầu tiên có bộ vi xử lý 32bit, nó có bộ vi điều khiển RA4M1 series từ Renesas (R7FA4M1AB3CFM#AA0), được nhúng bộ vi xử lý Arm® Cortex®-M4 48 MHz.
+ Bộ nhớ của UNO R4 lớn hơn so với các thế hệ trước, với bộ nhớ flash 256 kB, SRAM 32 kB và bộ nhớ dữ liệu 8 kB (EEPROM).
+ Điện áp hoạt động của bo mạch UNO R4 Minima là 5V, giúp bo mạch tương thích với các phần cứng khi sử dụng các phiên bản UNO R3 cũ hơn do đó có thể thay thế được cho nhau mà không cần phải sửa đổi hệ thống.
THÔNG SỐ KỸ THUẬT:
+ Bộ vi xử lý 32bit R7FA4M1AB3CFM#AA0 Renesas:
- 48 MHz Arm® Cortex®-M4 microprocessor with a floating point unit (FPU)
- 5 V operating voltage
- Real-time Clock (RTC)
- Memory Protection Unit (MPU)
- Digital Analog Converter (DAC)
+ Bộ nhớ
- 256 kB Flash Memory (nhiều hơn 8 lần so với board UNO R3)
- 32 kB SRAM (nhiều hơn 16 lần so với board UNO R3)
- 8kB Data Memory (EEPROM)
+ Chân
- 14x digital pins (GPIO), D0-D13
- 6x analog input pins (ADC), A0-A5 6x PWM pins: D3,D5,D6,D9,D10,D11
- Mức logic của các chân của UNO R4 là: 5V (mức cao); 0V (mức thấp)
- Dòng tải tối đa trên mỗi chân: 8mA, không sử dụng chân của UNO R4 điều khiển trực tiếp đến các thiết bị ngoại vi có dòng tải lớn hơn giá trị này.
- Trong trường hợp cần điều khiển thiết bị như: servo... cần sử dụng nguồn ngoài để nuôi thiết bị, không sử dụng nguồn 5V trong mạch.
+ Thiết bị ngoại vi:
- Capacitive Touch Sensing Unit (CTSU)
- USB 2.0 Full-Speed Module (USBFS)
- up to 14-bit ADC
- up to 12-bit DAC (CHÂN A0 là chân DAC 12bit)
- Operational Amplifier (OPAMP)
+ Nguồn
- Nguồn cấp từ jack DC (VIN) is 6-24V
- 5V operating voltage
- Barrel jack connected to VIN pin Power via USB-C® at 5 V
- Schottky diodes for overvoltage and reverse polarity protection
+ Communication
- 1x UART (pin D0, D1)
- 1x SPI (pin D10-D13, ICSP header)
- 1x I2C (pin A4, A5, SDA, SCL)
- 1x CAN (pin D4, D5, cần thêm IC chuyển đổi để giao tiếp CAN: TJA1050...)
CLICK VÀO ĐỂ XEM :
TÀI LIỆU CHI TIẾT CHO ARDUINO UNO R4_MINIMA
TÀI LIỆU CHI TIẾT HARDWARE ARDUINO UNO R4_MINIMA:
SƠ ĐỒ CHÂN VI XỬ LÝ TRÊN UNO R4:
SƠ ĐỒ KHỐI NGUỒN CỦA ARDUINO UNO R4:
ARDUINO UNO R4 PINOUT:
PINOUT CHÂN ICSP VÀ SWD JTAG:

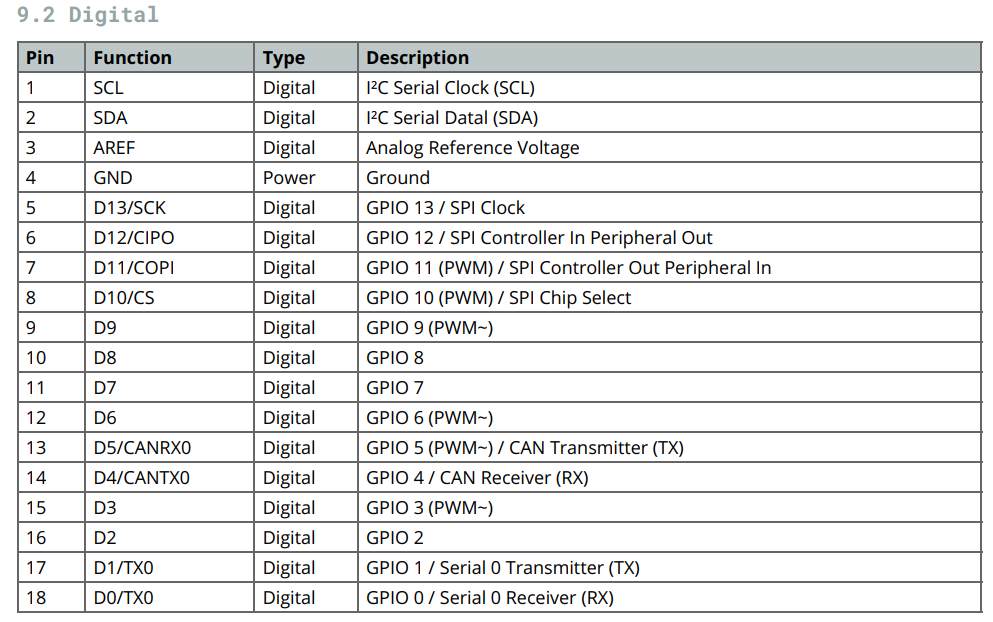

PINOUT ANALOG VÀ DIGITAL:
CÀI ĐẶT BOARD UNO R4 MINIMA TRÊN ARDUINO IDE:
Bước 1: Cài đặt thư viện Arduino UNO R4
Bước 2: Chọn Board Arduino UNO R4
CÁC EXAMPLE CÓ SẴN CỦA UNO R4 MINIMA:
CODE MẪU ARDUINO IDE TEST UNO R4 MINIMA:
void setup(){
//define pins as output
pinMode(LED_BUILTIN, OUTPUT);
pinMode(LED_RX, OUTPUT);
pinMode(LED_TX, OUTPUT);
}
void loop(){
//turn on all LEDs
digitalWrite(LED_BUILTIN, HIGH);
digitalWrite(LED_RX, LOW);
digitalWrite(LED_TX, LOW);
delay(1000);
//turn off all LEDs
digitalWrite(LED_BUILTIN, LOW);
digitalWrite(LED_RX, HIGH);
digitalWrite(LED_TX, HIGH);
delay(1000);
}
