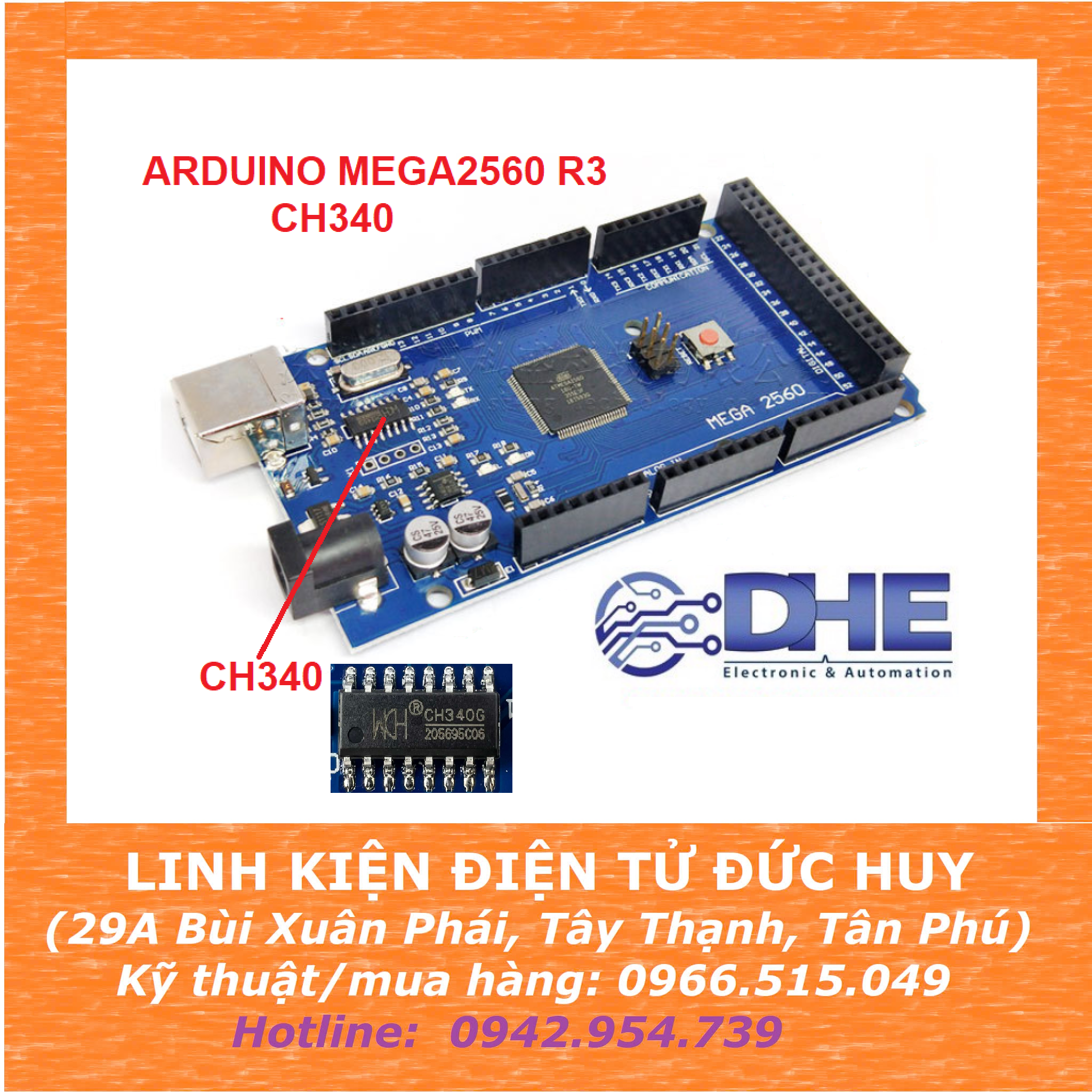

ARDUINO MEGA2560 R3 USB CH340

- Arduino MEGA2560 R3 CH340 là một cơ sở bảng điều khiển vi mô trên ATmega2560. Nó có 54 chân đầu vào / đầu ra kỹ thuật số (trong đó 15 chân có thể được sử dụng làm đầu ra PWM), 16 đầu vào tương tự, 4 UART (cổng nối tiếp phần cứng), bộ dao động tinh thể 16 MHz, kết nối USB, giắc cắm nguồn, ICSP và nút RESET

- Mega2560 R3 CH340 khác với các board trước vì nó không sử dụng chip điều khiển FTDI USB-to-serial. Thay vào đó, nó sử dụng chip CH340 được lập trình như một bộ chuyển đổi USB-to-Serial.

THÔNG SỐ KỸ THUẬT:

• Vi điều khiển: Mega2560

• Chip giao tiếp USB nạp chương trình: CH340

• Điện áp hoạt động: 5 VDC

• Điện áp đầu vào (đề nghị) 7~12 VDC

• Điện áp đầu vào (giới hạn) 6~20 VDC

• Có 54 chân Digital I/O (trong đó có 15 đầu ra PWM)

• Có 16 ngõ vào Analog

• Dòng điện DC cho chân I/O: 40 mA

• Dòng DC cho chân 3.3V 50 mA

• Bộ nhớ Flash 256 KB trong đó 8 KB được sử dụng nạp bootloader

• SRAM 8 KB

• EEPROM 4 KB

• Tần số 16MHz

• CODE TEST ARDUINO:

  void setup()

  {

    pinMode(LED_BUILTIN, OUTPUT);

  }

  void loop()

  {

    digitalWrite(LED_BUILTIN, HIGH);

    delay(1000);

    digitalWrite(LED_BUILTIN, LOW);

    delay(1000);

  }
