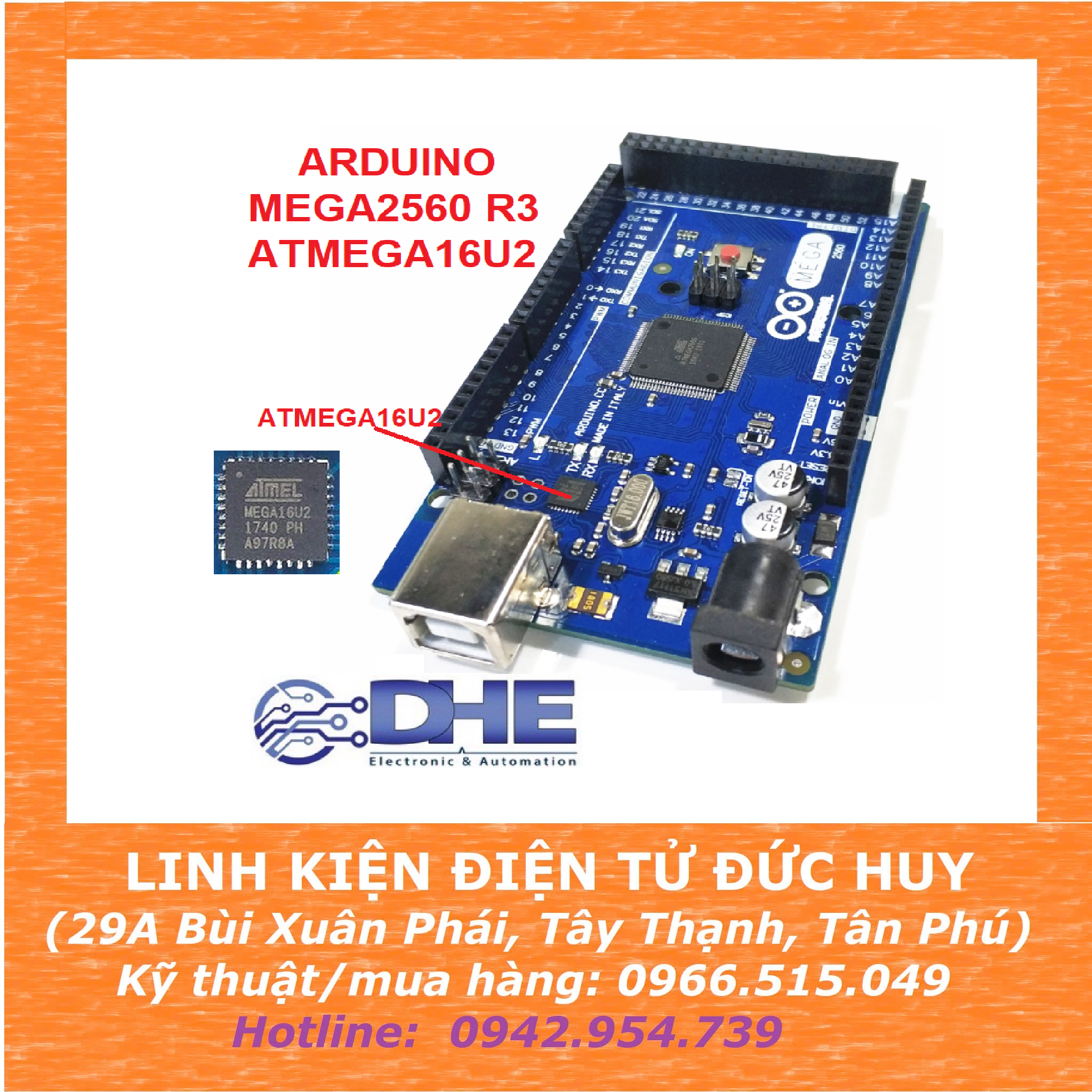

Arduino Mega2560 R3, USB ATMEGA16U2

- Arduino Mega 2560 R3 là phiên bản mở rộng của Uno R3 có nhiều chân giao tiếp, ngoại vi và bộ nhớ hơn. Mạch Arduino này là một board vi điều khiển dựa trên ATmega2560, có 54 chân I/O (15 chân PWM ), 16 analog đầu vào, 4 UARTs (phần cứng cổng tuần tự), sử dụng thạch anh 16 MHz, kết nối cổng USB, một Jack cắm điện, chân ICSP, và một nút reset. Mạch có tất cả mọi thứ cần thiết để hỗ trợ vi điều khiển.

+ Phiên bản này có thể mô phỏng MATLAB vì sử dụng chip USB ATmega16U2 còn các phiên bản khác không mô phỏng được MATLAB.

THÔNG SỐ KỸ THUẬT:

+ Vi điều khiển chính: ATmega2560

+ Chip giao tiếp USB: Atmega16U2
+ Điện áp hoạt động: 5VDC
+ Điện áp vào: 7~9VDC (qua cổng DC màu đen)
+ Số chân Digital: 54 (15 chân PWM)
+ Số chân vào Analog: 16
+ Dòng DC trên mỗi chân: 40mA
+ Dòng DC trên chân 3.3V: 50mA
+ Bộ nhớ Flash: 256 KB (8KB dùng cho bootloader)
+ SRAM: 8 KB
+ EEPROM: 4 KB
+ Tần số xung clock: 16 MHz

CODE TEST ARDUINO:

void setup()

{

  pinMode(LED_BUILTIN, OUTPUT);

}

void loop()

{

  digitalWrite(LED_BUILTIN, HIGH);

  delay(1000);

  digitalWrite(LED_BUILTIN, LOW);

  delay(1000);

}
