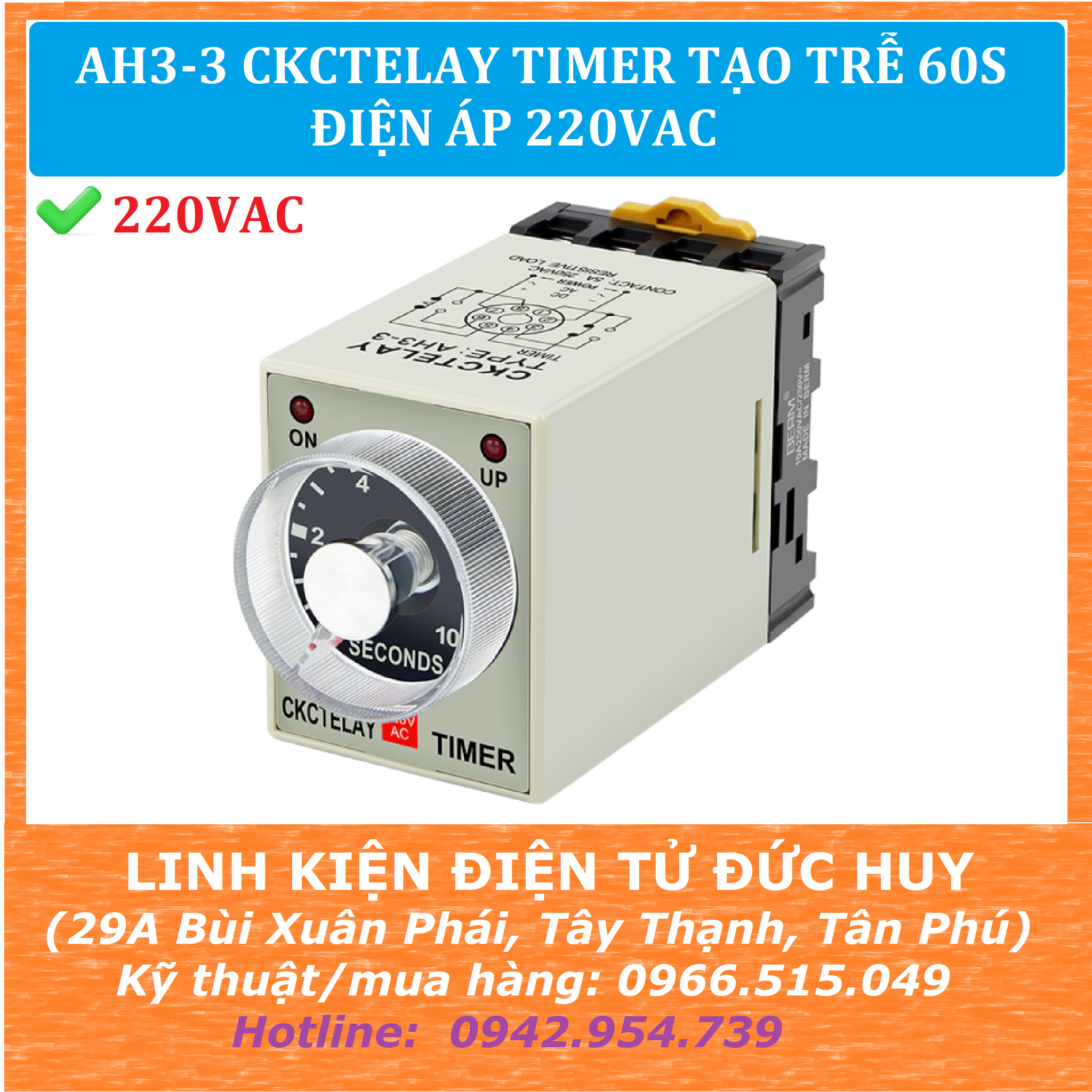

AH3-3 CKCTELAY TIMER ON DELAY TẠO TRỄ 60S, ĐIỆN ÁP 220VAC

Mã sản phẩm: Chưa rõ

Timer CKC AH3-3 (hay rơ le thời gian CKC AH3-3) là dòng rơ le thời gian dạng cơ (Analog Timer) chân tròn, được sử dụng rất phổ biến trong các hệ thống tự động hóa công nghiệp và dân dụng để tạo độ trễ đóng hoặc ngắt mạch điện Thông số...

130,000₫

Hàng còn: 10

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

Thông số kỹ thuật cơ bản:

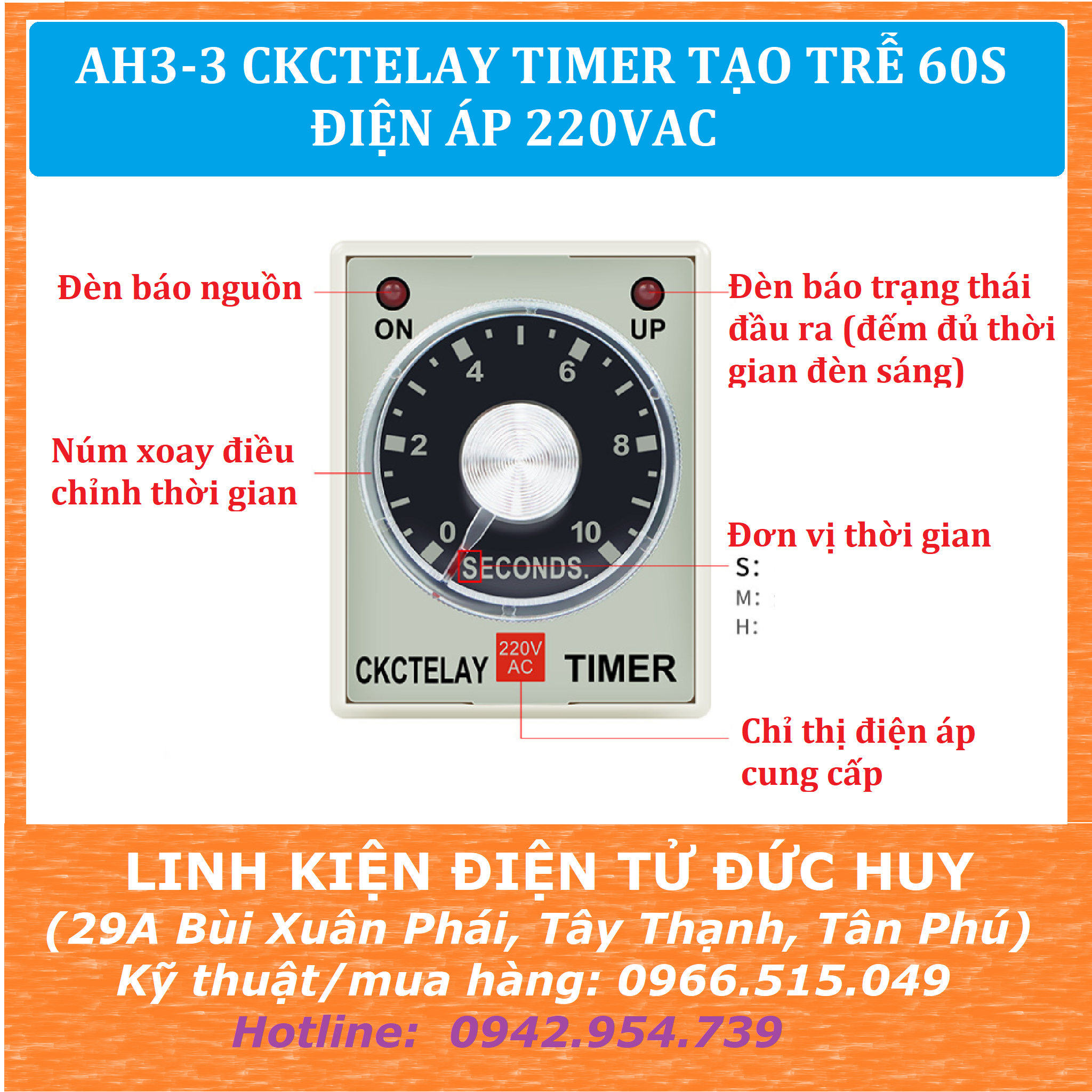

Kiểu hiển thị: Núm vặn chỉnh thời gian bằng tay
Chế độ hoạt động: Trễ khi cấp nguồn (ON Delay). Khi cấp điện vào cuộn dây, timer bắt đầu đếm thời gian. Sau khi hết thời gian cài đặt, các tiếp điểm ngõ ra sẽ chuyển đổi trạng thái.
Điện áp hoạt động: Có nhiều phiên bản tùy chọn như 220VAC, 24V DC/AC hoặc 12V DC.
Dòng tải tiếp điểm: Tối đa 5A.
Dải thời gian: 0 - 60s
Kiểu chân: Sử dụng loại đế 8 chân tròn (thường dùng chung với đế cắm PF083A).

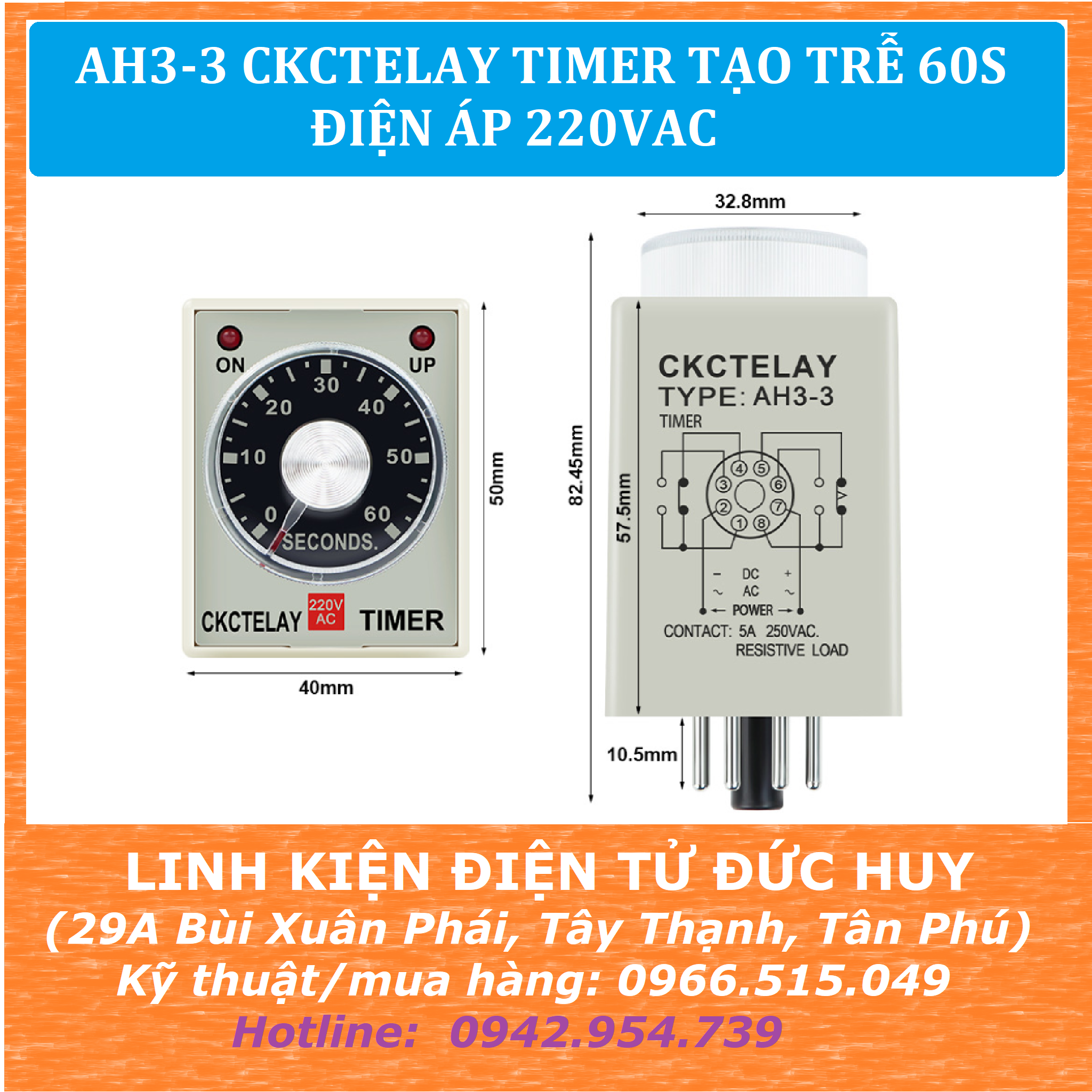

Sơ đồ đấu nối chân (Đế 8 chân tròn)

Sơ đồ bố trí các chân của dòng CKC AH3-3 được quy định tiêu chuẩn như sau:

Chân 2 và Chân 7: Cuộn cấp nguồn cho Timer (Cấp nguồn 220V, 24V hoặc 12V tùy thuộc vào model thiết bị).
Chân 1 (Chân chung) và Chân 4 (Thường đóng - NC): Tiếp điểm ngắt/đóng tức thời (Tác động ngay lập tức khi cấp nguồn, không đợi đếm thời gian). Chân 1 và Chân 3 là cặp thường mở (NO) tức thời.
Chân 8 (Chân chung): Kết hợp với cặp tiếp điểm có trễ:
- Chân 8 và Chân 5: Tiếp điểm thường đóng có trễ (đóng chậm khi chưa hết giờ, mở ra ngay khi đếm hết thời gian).
- Chân 8 và Chân 6: Tiếp điểm thường mở có trễ (mở chậm khi chưa hết giờ, đóng lại ngay khi đếm hết thời gian).

Cách đấu nối ứng dụng cơ bản (Bật/Tắt thiết bị sau một khoảng thời gian)

Để dùng timer điều khiển bật hoặc tắt một thiết bị (như bóng đèn, máy bơm...) sau một khoảng thời gian thiết lập:

Cấp nguồn vào chân 2 và chân 7 để cấp điện cho bộ đếm.
Cầu một dây nguồn từ chân 7 sang chân số 8 (chân chung của tiếp điểm trễ).
Nối thiết bị tải vào nguồn còn lại và kết nối với chân ngõ ra:
- Nếu muốn thiết bị tự động TẮT sau thời gian cài đặt: Đấu dây tải vào chân số 5 (NC).
- Nếu muốn thiết bị tự động BẬT sau thời gian cài đặt: Đấu dây tải vào chân số 6 (NO).
