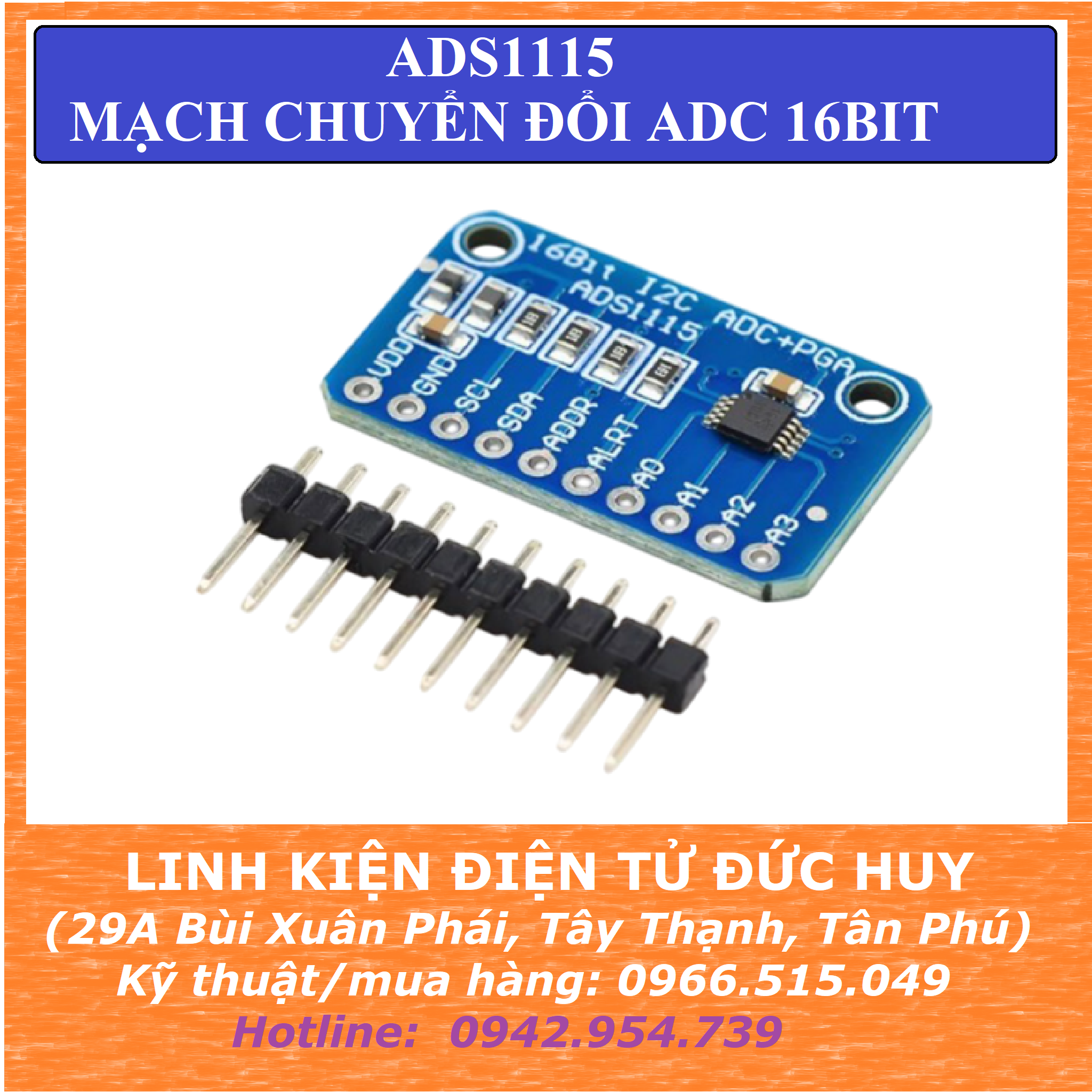

ADS1115 MẠCH CHUYỂN ADC 16BIT GIAO TIẾP I2C

+ ADS1115 16BIT là bộ chuyển đổi tín hiệu tương tự kỹ thuật số (ADC) bên ngoài mà chúng ta có thể kết nối với bộ xử lý như Arduino để đo tín hiệu tương tự. Bản thân Arduino cũng có tích hợp các chân ADC bên trong tối đa 10 bit, tuy nhiên độ chính xác sẽ không cao như ADS1115.

+ Điện áp nhỏ nhất mà ADS1115 có thể đo được:   5V/65536 = 0.000076v

THÔNG SỐ KỸ THUẬT:

+ Điện áp cung cấp:   2~5.5Vdc

+ Tốc độ lấy mẫu tối đa: 860 mẫu/ s

+ 4 kênh đơn đầu vào hoặc 2 kênh vi sai đầu vào.

+ Giao tiếp I2C

+ Có thể thiêt lập chế độ chuyển đổi 1 lần hoặc chuyển đổi lên tục 860 mẫu/ s

+ Có thể lập trình chức năng khuếch đại tín hiệu x 16 lần

+ 0.1875mV to 7.8125uV step resolution

+ Bộ dao động nội và điện áp tham chiếu tích hợp mang lại độ ổn định cao.

+ Tương thích logic 3,3V và 5V.

+ Nhiệt độ hoạt động: -40 ~ 125 độ C

+ Kích thước:  27 x 17mm

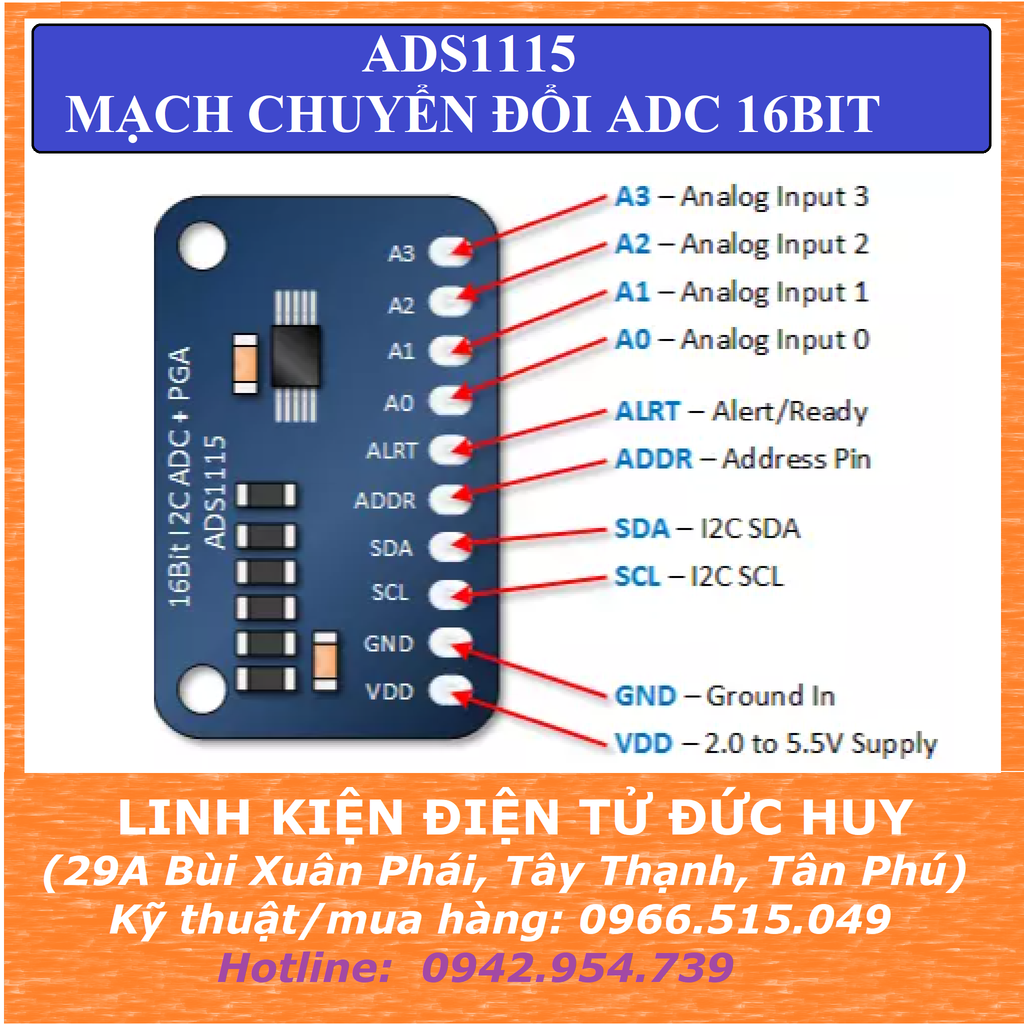

Chân ADDR xác định địa chỉ I2C nào sẽ được sử dụng bằng cách kết nối nó như sau:

• 0x48 = ADDR được kết nối với Ground (Mặc định)
• 0x49 = ADDR được kết nối với VDD
• 0x4A = ADDR được kết nối với SDA
• 0x4B = ADDR được kết nối với SCL

SƠ ĐỒ KẾT NỐI ARDUINO VỚI ADS1115:

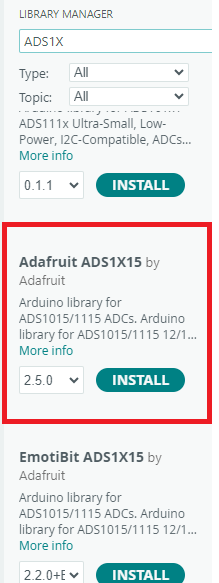

CÀI ĐẶT THƯ VIỆN TRONG ARDUINO IDE:

CODE TEST ADS1115 VỚI ARDUINO:

/*  ADS1115 4-Ch 16-bit ADC Test Program

    Basic code to test the ADS1115 ADC Module.  Takes a single-ended reading
    on module channel A0.  Uses default measurement range of of 6.144V

    Module connections:
      VDD = 5V or 3.3V to match microcontroller
      Gnd = Ground
      SCL = SCL / A5 on microcontroller
      SDA = SDA / A4 on microcontroller
      ADDR = Board has pull-down to ground (sets I2C address of 0x48)
      A0-A3 = 3.3V on MCU.  Voltage to be measured. Can be any voltage <= VDD

    Uses Adafruit ADS1X15 library which can be downloaded via IDE

    For 16-bit vs 12-bit verification, connect input to ground and verify the
    minimum reading is less than 3mV.  Readings should change in approximately
    200uV (0.0002V) steps
*/
#include <Adafruit_ADS1X15.h>

Adafruit_ADS1115 ads;
//===============================================================================
//  Initialization
//===============================================================================
void setup(void)
{
  Serial.begin(9600);

  Serial.println("Read single-ended readings from AIN0..3");
  Serial.println("ADC Range: +/- 6.144V (1 bit = 0.1875mV");

  // Use !ads.begin(0x48, &Wire1); to specify using I2C1 instead of I2C
  if (!ads.begin()) {
    Serial.println("Failed to initialize ADS.");
    while (1);
  }
}
//===============================================================================
//  Main
//===============================================================================
void loop(void)
{
  int16_t adc0, adc1, adc2, adc3;
  float volts0, volts1, volts2, volts3;

  adc0 = ads.readADC_SingleEnded(0);
  adc1 = ads.readADC_SingleEnded(1);
  adc2 = ads.readADC_SingleEnded(2);
  adc3 = ads.readADC_SingleEnded(3);

  volts0 = ads.computeVolts(adc0);
  volts1 = ads.computeVolts(adc1);
  volts2 = ads.computeVolts(adc2);
  volts3 = ads.computeVolts(adc3);

  Serial.println("-----------------------------------------------------------");

  Serial.print("AIN0: ");Serial.print(volts0, 4); Serial.println("V");
  Serial.print("AIN1: ");Serial.print(volts1, 4); Serial.println("V");
  Serial.print("AIN2: ");Serial.print(volts2, 4); Serial.println("V");
  Serial.print("AIN3: ");Serial.print(volts3, 4); Serial.println("V");
  Serial.println();
  delay(1000);
}
