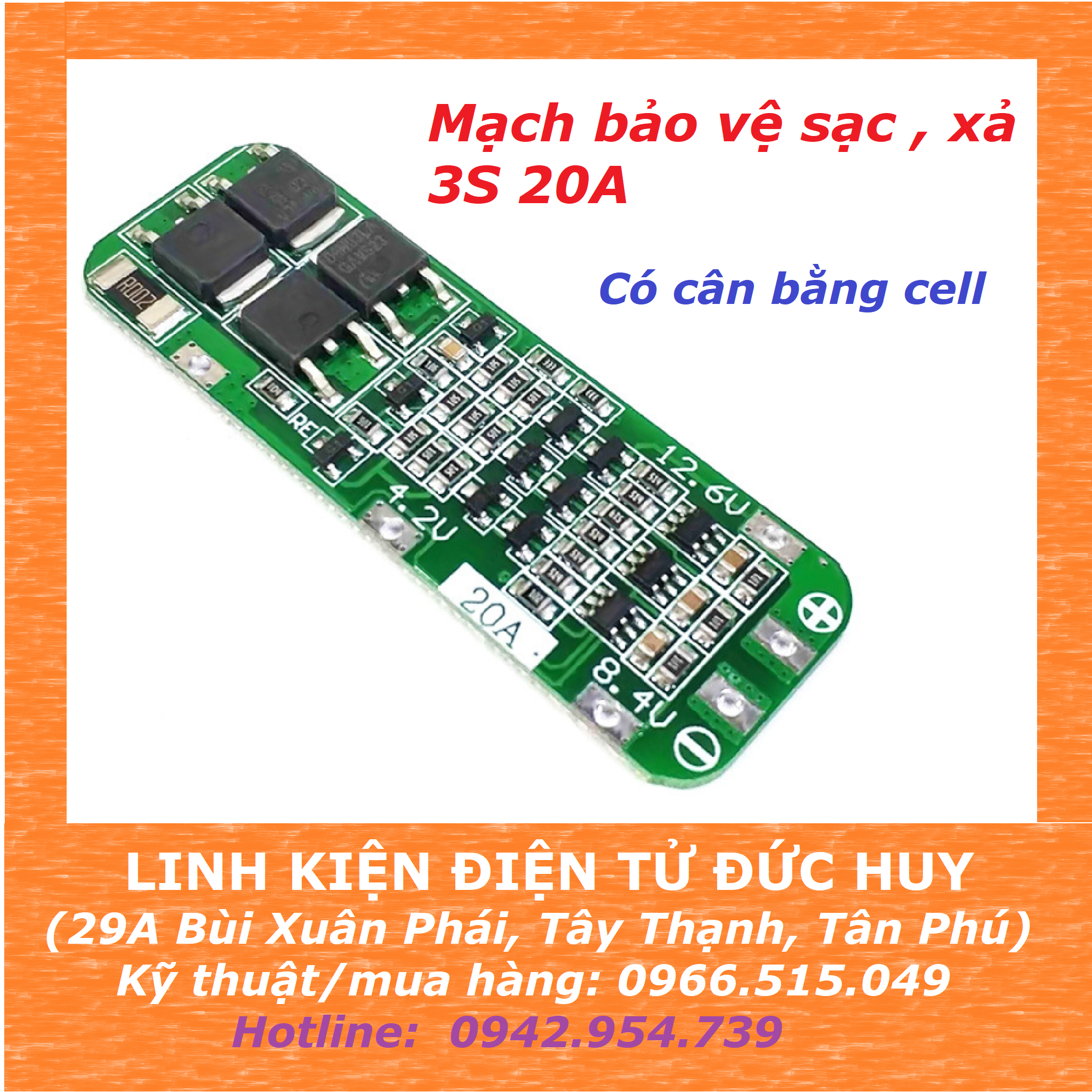

3S 20A BẢO VỆ SẠC, XẢ PIN LITHIUM, CÓ CÂN BẰNG CELL

+ Bo mạch bảo vệ pin lithium BMS 3 series 12.6V 20A (với chức năng khôi phục-AUTO Recovery)
+ Sản phẩm này là phiên bản nâng cao: phù hợp với máy khoan điện có dòng khởi động dưới 20A.

ỨNG DỤNG:

- Áp dụng cho pin Lithium có điện áp danh định 3.6V - 3.7V (bao gồm pin lithium polymer 18650, 22650)
- Kích thước sản phẩm: 59 * 20 * 3.4mm
- Trọng lượng: 4.3g
- Điện áp đầu vào sạc: 12.6V - 13V
- Dòng điện xả liên tục tối đa: 20A (nếu không có tản nhiệt tốt thì giảm tải để đảm bảo an toàn và tuổi thọ của mạch sạc)
- Dòng sạc liên tục tối đa: 10A
- Đây là phiên bản nâng cao phù hợp với máy khoan điện có dòng lên đến dưới 60A và công suất dưới 100W
Lưu ý:
1. Đấu dây theo các cực 0V - 4.2V - 8.4V - 12.6V theo đúng sơ đồ các bản cực, nếu không sẽ gây đoản mạch hư hỏng thiết bị và có nguy cơ cháy nổ.

2. Đối với tải có động cơ có chổi than, tụ điện (10uF-1000uF) phải được nối song song với cực dương và cực âm của động cơ để ngăn chặn điện áp đỉnh ngược do động cơ tạo ra làm nhiễu bảng bảo vệ hoặc làm thủng ống MOSFET

3. Khi kết nối 3 pin nối tiếp, vui lòng đảm bảo điện áp của các pin là giống nhau, nếu không thì sạc riêng cho từng pin (để đạt được điện áp giống nhau) rồi sau đó mới kết nối nối tiếp vào mạch sạc.

4. Trong quá trình sử dụng xả dưng lượng pin, nếu pin nào tụt áp nhanh hơn thì pin đó chất lượng, tuổi thọ đã kém, cần thay thế.
