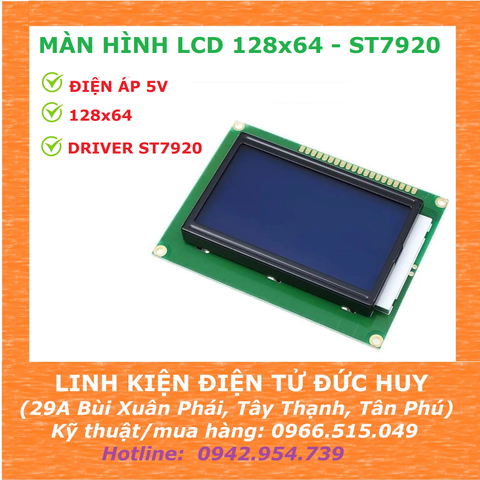

Mô tả ngắn:
+ Mô-đun LCD đồ họa màu xanh 128x64 Đó là màn hình LCD 2,9 inch với 128 cột và 64 dòng độ phân giải. Nó có tích hợp trình điều khiển ST7920. Nó cũng có thể được điều khiển thông qua giao tiếp nối tiếp qua cổng Spi, sử dụng rất ít chân. Nó nổi bật vì nó có thể dễ dàng được sử dụng thông qua cổng spi bởi nhiều hệ thống như Arduino. + Không giống như màn hình LCD ký tự, văn bản và đồ họa ở kích thước mong muốn có thể được tạo. 8192 điểm có thể được kích hoạt hoặc hủy kích hoạt theo ý muốn, cho phép bạn tạo hình ảnh, menu và văn bản đẹp mắt. + Chữ màu trắng trên nền xanh. Với cấu trúc nhỏ, nó chiếm ít không gian trong mạch. Nó có thể hoạt động trong phạm vi...
Mô tả ngắn:
CÁCH NHẬN BIẾT ĐỊA CHỈ CỦA MODULE I2C TRÊN LCD:Để có thể giao tiếp LCD hoạt động, cần xác định đúng địa chỉ của module I2C gắn trên LCD. Lưu ý khi đã các định được địa chỉ theo như trên hình thì cần thay đổi địa chỉ trong code ARDUINO...cho tương ứng. Hoặc có thể theo phương án bên dưới để kiểm tra đúng địa chỉ I2C + Nạp chương trình vào Arduino+ Kết nối LCD+I2C đến Arduino cho tương thích các chân VCC, GND, SDA, SCL...+ Chạy serial monitor sẽ hiển thị địa chỉ I2C trên màn hình.GIAO TIẾP MÀN HÌNH LCD VỚI I2C + ARDUINO:CÀI ĐẶT THƯ VIỆN CHO ARDUINO:CODE THAM KHẢO GIAO TIẾP ARDUINO + LCD(I2C):#include <LiquidCrystal_I2C.h>LiquidCrystal_I2C lcd(0x3F,16,2); // lưu ý thay địa chỉ 0x3F này cho phù hợp với địa chỉ I2C của các bạnvoid setup() { lcd.init(); lcd.clear(); lcd.backlight(); // Make sure backlight is on ...
Mô tả ngắn:
CÁCH NHẬN BIẾT ĐỊA CHỈ CỦA MODULE I2C TRÊN LCD:Để có thể giao tiếp LCD hoạt động, cần xác định đúng địa chỉ của module I2C gắn trên LCD. Lưu ý khi đã các định được địa chỉ theo như trên hình thì cần thay đổi địa chỉ trong code ARDUINO...cho tương ứng. Hoặc có thể theo phương án bên dưới để kiểm tra đúng địa chỉ I2C + Nạp chương trình vào Arduino+ Kết nối LCD+I2C đến Arduino cho tương thích các chân VCC, GND, SDA, SCL...+ Chạy serial monitor sẽ hiển thị địa chỉ I2C trên màn hình.GIAO TIẾP MÀN HÌNH LCD VỚI I2C + ARDUINO:CÀI ĐẶT THƯ VIỆN CHO ARDUINO:CODE THAM KHẢO GIAO TIẾP ARDUINO + LCD(I2C):#include <LiquidCrystal_I2C.h>LiquidCrystal_I2C lcd(0x3F,16,2); // lưu ý thay địa chỉ 0x3F này cho phù hợp với địa chỉ I2C của các bạnvoid setup() { lcd.init(); lcd.clear(); lcd.backlight(); // Make sure backlight is on ...
Mô tả ngắn:
CÁCH NHẬN BIẾT ĐỊA CHỈ CỦA MODULE I2C TRÊN LCD:Để có thể giao tiếp LCD hoạt động, cần xác định đúng địa chỉ của module I2C gắn trên LCD. Lưu ý khi đã các định được địa chỉ theo như trên hình thì cần thay đổi địa chỉ trong code ARDUINO...cho tương ứng. Hoặc có thể theo phương án bên dưới để kiểm tra đúng địa chỉ I2C + Nạp chương trình vào Arduino+ Kết nối LCD+I2C đến Arduino cho tương thích các chân VCC, GND, SDA, SCL...+ Chạy serial monitor sẽ hiển thị địa chỉ I2C trên màn hình.GIAO TIẾP MÀN HÌNH LCD 2004 VỚI I2C + ARDUINO (CŨNG GIỐNG NHƯ LCD1602):CÀI ĐẶT THƯ VIỆN CHO ARDUINO:CODE THAM KHẢO GIAO TIẾP ARDUINO + LCD(I2C):#include <LiquidCrystal_I2C.h>LiquidCrystal_I2C lcd(0x27,16,2); // nếu địa chỉ I2C là 0x27 và LCD 1602//LiquidCrystal_I2C lcd(0x3F,20,4); // nếu địa chỉ I2C là 0x3F và LCD2004void setup() { lcd.init(); lcd.clear(); ...
Mô tả ngắn:
CÁCH NHẬN BIẾT ĐỊA CHỈ CỦA MODULE I2C TRÊN LCD:Để có thể giao tiếp LCD hoạt động, cần xác định đúng địa chỉ của module I2C gắn trên LCD. Lưu ý khi đã các định được địa chỉ theo như trên hình thì cần thay đổi địa chỉ trong code ARDUINO...cho tương ứng. Hoặc có thể theo phương án bên dưới để kiểm tra đúng địa chỉ I2C + Nạp chương trình vào Arduino+ Kết nối LCD+I2C đến Arduino cho tương thích các chân VCC, GND, SDA, SCL...+ Chạy serial monitor sẽ hiển thị địa chỉ I2C trên màn hình.GIAO TIẾP MÀN HÌNH LCD 2004 VỚI I2C + ARDUINO (CŨNG GIỐNG NHƯ LCD1602):CÀI ĐẶT THƯ VIỆN CHO ARDUINO:CODE THAM KHẢO GIAO TIẾP ARDUINO + LCD(I2C):#include <LiquidCrystal_I2C.h>LiquidCrystal_I2C lcd(0x27,16,2); // nếu địa chỉ I2C là 0x27 và LCD 1602//LiquidCrystal_I2C lcd(0x3F,20,4); // nếu địa chỉ I2C là 0x3F và LCD2004void setup() { lcd.init(); lcd.clear(); ...
Mô tả ngắn:
Thông số:Kích thước số: 0.56 inchKích thước: 12.6 x 19.0 x 8 mmSố ký tự: 1 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: Âm chungNhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:
Thông số:Kích thước số: 0.56inchKích thước: 12.6 x 19.0 x 8 mmSố ký tự: 1 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: Anode chung (dương chung)Nhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:
THÔNG SỐ KỸ THUẬT:+ Số cao: 0.56inch+ Kích thước: 50.3 x 19.0 x 8.0 mm+ Số ký tự: 1/2/3/4 số+ Màu sắc số: đỏ+ Màu bề mặt: đen+ Màu màng chữ: màu trắng mờ+ Cực: Âm hoặc Dương chung+ Nhiệt độ: -20~+60oCĐẶC ĐIỂM:+ Độ sáng cao+ Điện áp và dòng điện hoạt động thấp+ Tiêu thụ điện thấp+ Chip LED Solid-state+ Tuồi thọ cao+ Dễ cắm vào mạch hoặc đế cắm+ Tương thích IC+ Certificates: RoHS and SGSỨNG DỤNG:+ Bảng thiết thị+ Hiển thị chung+ Hiển thị tỷ giá+ Hiển thị đồng hồ...
Mô tả ngắn:
Thông số:Số cao: 0.56inchKích thước: 25.2 x 19.0 x 8.0 mmSố ký tự: 2 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: Âm chungNhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:
Thông số:Số cao: 0.56inchKích thước: 25.2 x 19.0 x 8.0 mmSố ký tự: 2 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: Dương chungNhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:
Thông số:Số cao: 0.56inchKích thước: 37.6 x 19.0 x 8.0 mmSố ký tự: 3 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: Âm chungNhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:
Thông số:Số cao: 0.56inchKích thước: 37.6 x 19.0 x 8.0 mmSố ký tự: 3 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: Dương chungNhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:
Thông số:Số cao: 0.56inchKích thước: 50.3 x 19.0 x 8.0 mmSố ký tự: 4 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: Âm chungNhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:
Thông số:Số cao: 0.56inchKích thước: 50.3 x 19.0 x 8.0 mmSố ký tự: 4 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: Dương chungNhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:
Thông số:Số cao: 0.36inchSố ký tự: 4 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: ÂM chungNhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:
Thông số:Số cao: 0.36inchSố ký tự: 4 sốMàu sắc số: đỏMàu bề mặt: đenMàu màng chữ: màu trắng mờCực: Dương chungNhiệt độ: -20~+60oCĐăc điểm:Độ sáng caoĐiện áp và dòng điện hoạt động thấpTiêu thụ điện thấpChip LLED Solid-stateTuồi thọ caoDễ cắm vào mạch hoặc đế cắmTương thích ICCertificates: RoHS and SGSỨng dụng:Bảng thiết thịHiển thị chungHiển thị tỷ giáHiển thị đồng hồ
Mô tả ngắn:

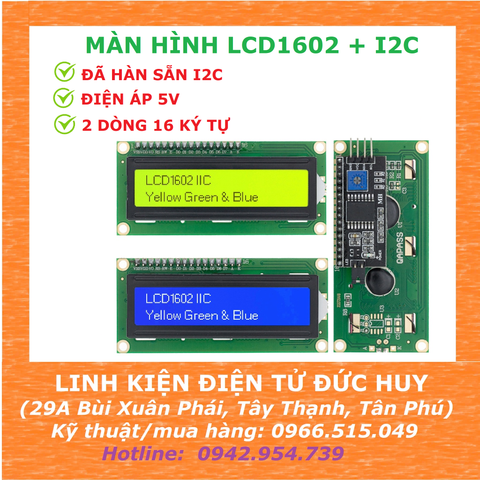

Để sử dụng các loại LCD có driver là HD44780(LCD 1602, LCD 2004, ... ), cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD. Nhưng với module chuyển giao tiếp LCD sang I2C, các bạn chỉ cần 2 chân (SDA và SCL) của MCU kết nối với 2 chân (SDA và SCL) của module là đã có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.ModuleMCUVcc - 5VVccGNDGNDSDASDASCLSCLLưu ý : các phiên bản cũ địa chỉ của bus i2c là 0X27 , loại mới là 0x3F.

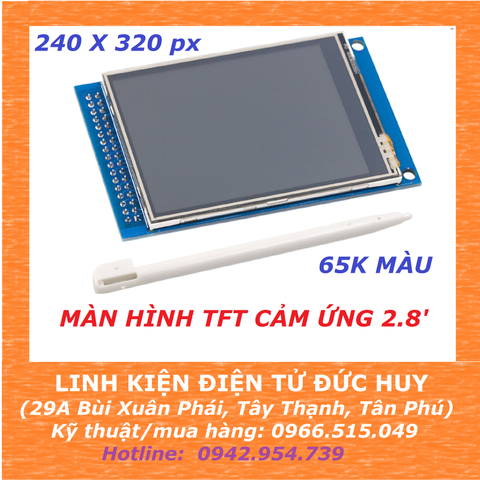

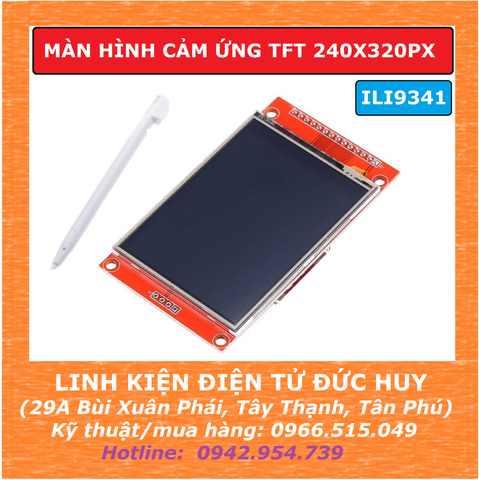

Mô tả ngắn:
MÀN HÌNH CẢM ỨNG TFT 2.8" là màn hình cảm ứng cùng độ phân giải 240 x 320, sử dụng IC ILI9341 để điều khiển màn hình. kích thước vừa vặn, kích thước hiển thị rộng 57.6 x 47.2 mm, chế độ cảm ứng linhh hoạt tương tác với giao diện cũng như màn hình nhanh nhạy.THÔNG SỐ KỸ THUẬTKích thước màn hình LCD: 2.8 inchDiện tích hiển thị: 57.6mm * 47.2mmIC: ILI9341Độ phân giải: 320 * 240 (RGB)Độ sâu màu: 16-bit (65K màu)Điện áp làm việc: 3.3V Điện áp đèn nền: 3.3VLoại màn hình cảm ứng: điện trở, màn hình cảm ứng kínhKich thước module: 51mm * 82.6mmĐèn nền: màu trắngKích thước: 8.8x5cm

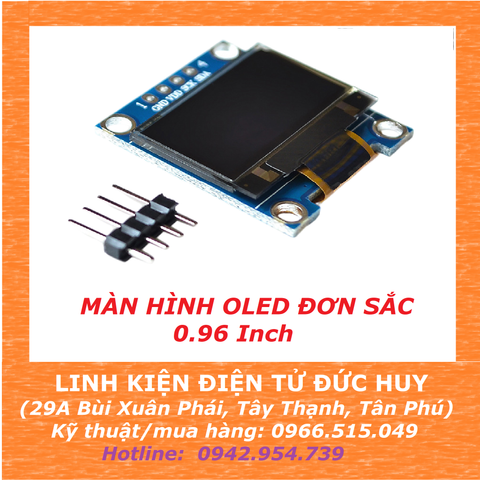

Mô tả ngắn:

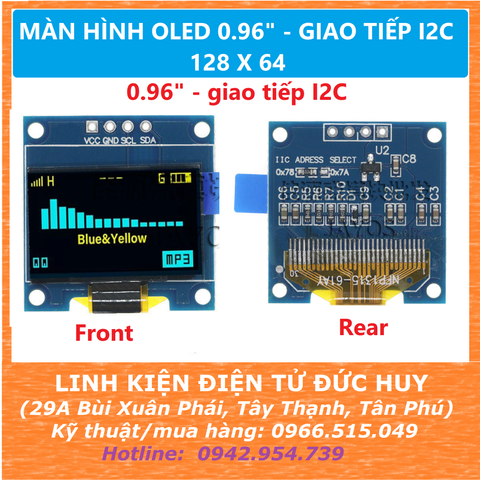

Thường được sử dụng làm màn hình hiển thị cho các dự án điện tử khác nhau, vì yếu tố hình thức nhỏ và chức năng kết hợp của chúng giúp bạn tiết kiệm các chân I/O trên bộ vi điều khiển của mình như màn hình phụ của điện thoại di động, máy nghe nhạc MP3 và máy tính, v.v.THÔNG SỐ KỸ THUẬT:Kích thước màn hình: 0,96”Kích thước màn hình: 22 x 11 mmĐộ phân giải: 128 x 64 pixelĐiện áp cung cấp: 3 – 5 VKích thước mô-đun: 27 x 27 x 3,5 mmPhạm vi nhiệt độ hoạt động rộng: -40°C đến 85°CSƠ ĐỒ KẾT NỐI OLED VỚI ARDUINO:CÀI ĐẶT THƯ VIỆN CHO ARDUINO: THAM KHẢO CODE GIAO TIẾP OLED VỚI ARDUINO: Hiển thị 1 văn bản đơn giản trên OLED#include <Wire.h>#include <Adafruit_GFX.h>#include <Adafruit_SSD1306.h>#define SCREEN_WIDTH 128#define SCREEN_HEIGHT 64Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); void setup() { display.begin(SSD1306_SWITCHCAPVCC, 0x3C); display.clearDisplay(); display.setTextSize(1); display.setTextColor(SSD1306_WHITE); display.setCursor(20,...

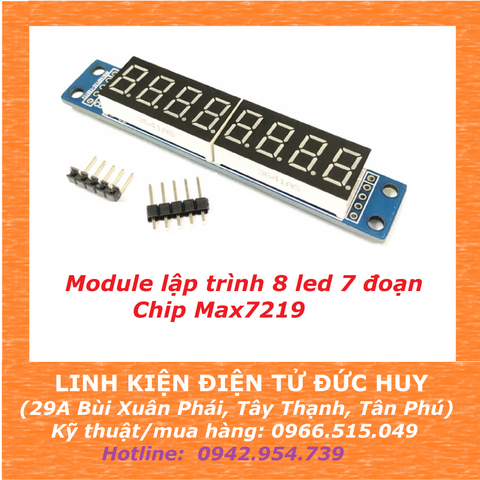

Mô tả ngắn:
MÔ TẢ SẢN PHẨM- Module 8 Led 7 thanh dùng Max7219 là module chuyên dùng để điều khiển 8 Led 7 thanh hiển thị ra những chữ số mong muốn.-Module sử dụng IC Max7219 là IC tích hợp bao gồm 24 chân và chỉ sử dụng 3 chân dữ liệu và 2 chân nguồn kết nối với Arduino để điều khiển.- Module 8 Led 7 thanh dùng Max7219 thường được dùng trong các ứng dụng về hiện thị số liệu, ngày giờ, thời gian, thông tin…THÔNG SỐ KỸ THUẬT- VDD: 3.3V/5V- GND: GND- DIN: Pin truyền dữ liệu- CLK: Pin cấp xung clock- CS: Pin chọn chip CODE TEST MAX7219#include "LedControl.h"/*pin 5 - DINpin 7 - CLKpin 6 - CS*/LedControl lc=LedControl(5,7,6,1);unsigned long delaytime=500;void setup() {lc.shutdown(0,false);lc.setIntensity(0,8);// 8 LÀ THIẾT LẬP ĐỘ SÁNG MÀN HÌNHlc.clearDisplay(0);} void HELLO(){lc.setChar(0,7,'H',false);lc.setChar(0,6,'E',false);lc.setChar(0,5,'L',false);lc.setChar(0,4,'L',false);lc.setChar(0,3,'0',false);lc.setChar(0,2,'.',false);lc.setChar(0,1,'.',false);lc.setChar(0,0,'.',false);delay(delaytime+1000);lc.clearDisplay(0);delay(delaytime);lc.setDigit(0,7,1,false);delay(delaytime);lc.setDigit(0,6,2,false);delay(delaytime);lc.setDigit(0,5,3,false);delay(delaytime);lc.setDigit(0,4,4,false);delay(delaytime);lc.setDigit(0,3,5,false);delay(delaytime);lc.setDigit(0,2,6,false);delay(delaytime);lc.setDigit(0,1,7,false);delay(delaytime);lc.setDigit(0,0,8,false);delay(1500);lc.clearDisplay(0);delay(delaytime);}void loop() {HELLO();}

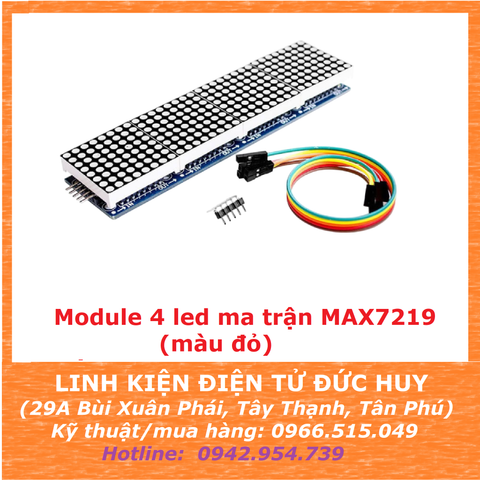

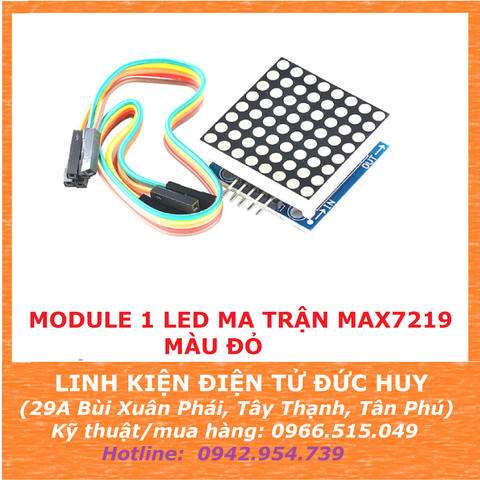

Mô tả ngắn:

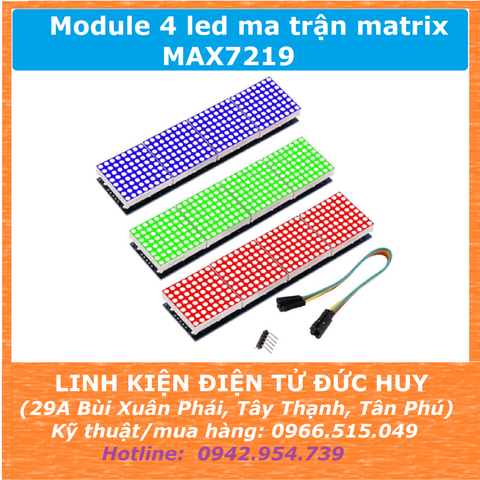

+ Module này dùng IC MAX7219 để điều khiển led matrix 1 cách dễ dàng và đơn giản hơn, chỉ cần 3 dây dữ liệu và 2 dây nguồn. Module 8x8 ledmatrix sử dụng rất đơn giản, có thể điều chỉnh độ sáng của led ngay trên phần mềm.THÔNG SỐ KỸ THUẬT:Điện áp hoạt động: 4.7 ~ 5.3VDCDòng điện tiêu thụ: 320mANhiệt độ hoạt động: 0 – 50℃Kích thước: 50x32mmSơ đồ nối dây:VCC → 5VGND → GNDDIN → CHÂN TRUYỀN DỮ LIỆU NỐI TIẾP 8 BITCS → CHÂN CHỐT DỮ LIỆUCLK → CHÂN CLOCK ĐẨY DỮ LIỆU TỪNG BIT
Mô tả ngắn:
+ Module này dùng IC MAX7219 để điều khiển led matrix 1 cách dễ dàng và đơn giản hơn, chỉ cần 3 dây dữ liệu và 2 dây nguồn. Module 8x8 ledmatrix sử dụng rất đơn giản, có thể điều chỉnh độ sáng của led ngay trên phần mềm.THÔNG SỐ KỸ THUẬT:Điện áp hoạt động: 4.7 ~ 5.3VDCDòng điện tiêu thụ: 320mANhiệt độ hoạt động: 0 – 50℃Kích thước: 50x32mmSơ đồ nối dây:VCC → 5V (KHÔNG SỬ DỤNG NGUỒN 5V TỪ ARDUINO ĐỂ CUNG CẤP)GND → GNDDIN → CHÂN TRUYỀN DỮ LIỆU NỐI TIẾP 8 BITCS → CHÂN CHỐT DỮ LIỆUCLK → CHÂN CLOCK ĐẨY DỮ LIỆU TỪNG BITSƠ ĐỒ KẾT NỐI MODULE VỚI ARDUINO:CÀI ĐẶT THƯ VIỆN CHO ARDUINO:CẦN SỬA DÒNG LỆNH SAU ĐỂ PHÙ HỢP:Đặt HARDWARE_TYPE thành GENERIC_HW, nếu bạn đang sử dụng mô-đun có PCB màu xanh lá cây và IC MAX7219 xuyên lỗ giống như mô-đun được hiển...
Mô tả ngắn:
GIỚI THIỆU SẢN PHẨM:+ Mạch điều khiển hiển thị Led & Key TM1638 được sử dụng để tạo bảng điều khiển, hiển thị trên led đơn, led 7 đoạn và phím bấm thông qua giao tiếp nối tiếp sử dụng IC TM1638.+ Mạch điều khiển hiển thị Led & Key TM1638 có thể điều khiển, hiển thị đồng thời 8 led 7 đoạn, 8 led đơn và 8 phím bấm mà chỉ sử dụng duy nhất 3 chân giao tiếp từ Arduino hoặc Vi điều khiển bất kỳ, mạch có cách sử dụng đơn giản, đi kèm hướng dẫn sử dụng và code mẫu sẵn có, mạch có chất lượng linh kiện và gia công tốt, độ bền cao.Thông số kỹ thuật:Mạch điều khiển hiển thị Led & Key TM1638IC driver chính: TM1638Điện áp sử dụng: 5VDCĐiều khiển 8 Led đơn, 8 Led 7 đoạn, 8 button.Giao tiếp: Serial 3 chân...
