Hướng dẫn chi tiết cách nạp chương trình cho STM32F103xxx bằng mạch nạp STLINK V2
- NGUYỄN ĐỨC HUY
- Hướng dẫn cách nạp chương trình STM32F103 bằng mạch nạp STLINK V2
- 20/08/2025
Hướng Dẫn Kết Nối và Nạp Chương Trình STM32F103C8T6 Bằng ST-Link V2
Trong bài viết này, chúng tôi sẽ hướng dẫn bạn từng bước cách kết nối module STM32F103C8T6 với mạch nạp ST-Link V2, cài đặt phần mềm cần thiết, và tiến hành nạp chương trình một cách dễ dàng và hiệu quả. Đây là những bước cơ bản nhưng rất quan trọng dành cho những ai mới bắt đầu làm quen với vi điều khiển STM32. Với các hướng dẫn chi tiết và hình ảnh minh họa cụ thể, bạn sẽ nhanh chóng hoàn thành quá trình cấu hình và lập trình module của mình.
Trong hướng dẫn này chúng ta thử với code nhấp nháy led PC13 đơn giản bằng file .hex
Lưu ý: Cách nạp này chỉ hỗ trợ file .hex và .bin
Link folder full: Nhấp vào đây để tải về <== Nhấp vào
Link tham khảo module STM32F103C8T6 mà shop đang kinh doanh
Nhấp vào đây để tới trang web <<== Nhấp vào
Link tham khảo module ARM - STLINK V2 mà shop đang kinh doanh
Nhấp vào đây để tới trang web <<== Nhấp vào
Kết nối STLINKV2 với STM32

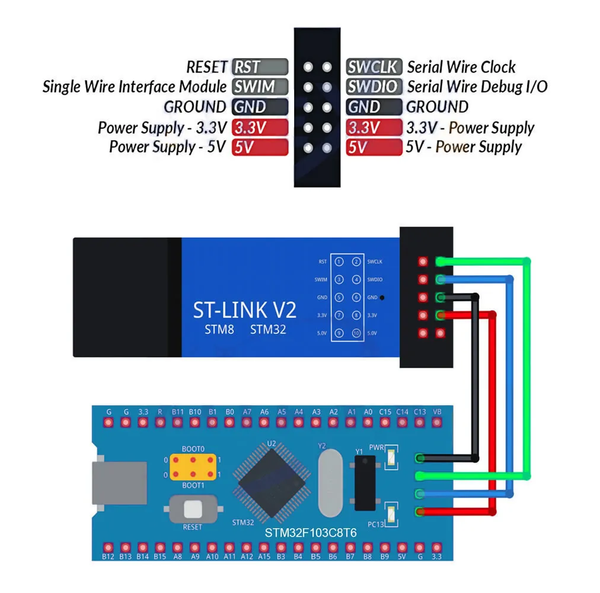

Sơ đồ kết nối STM32F103C8T6 với ST-Link V2
1. Tải file về sau đó giải nén file.

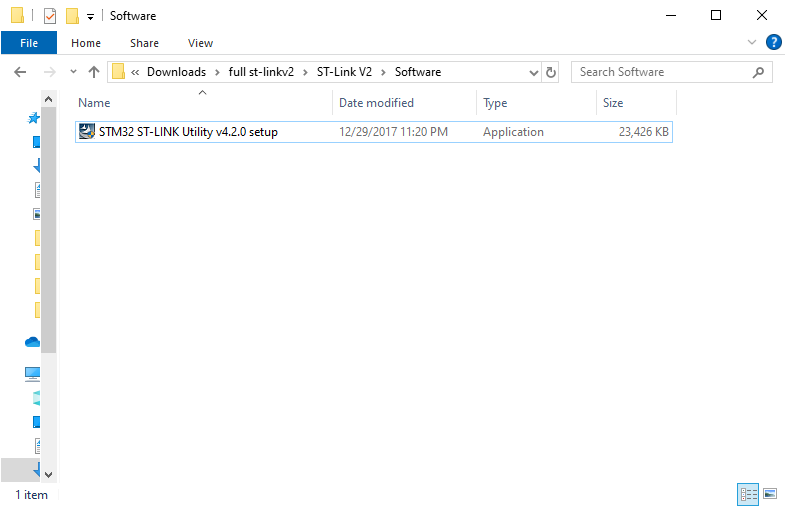

2. Tải phần mềm bên trong thư mục Software

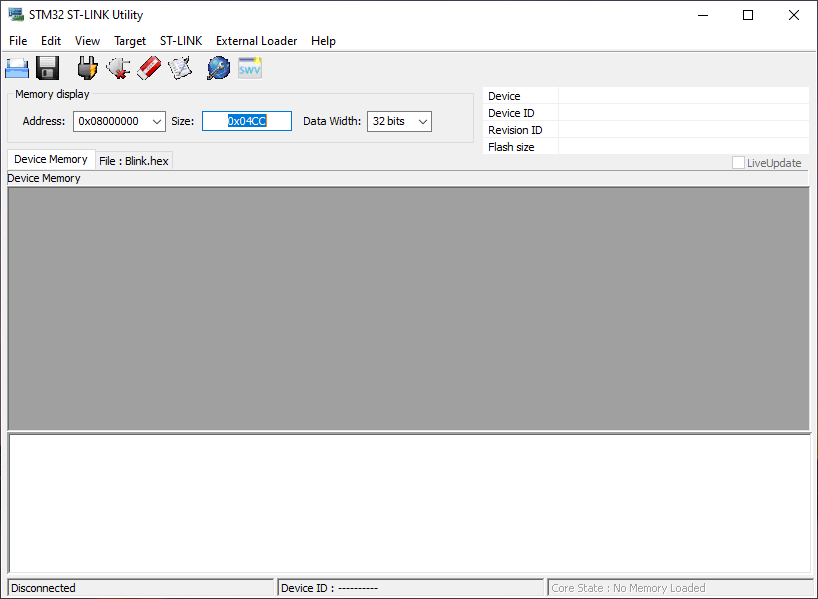

3. Sau khi tải về, khởi động phần mềm sẽ có giao diện
Cài đặt Driver cho máy tính

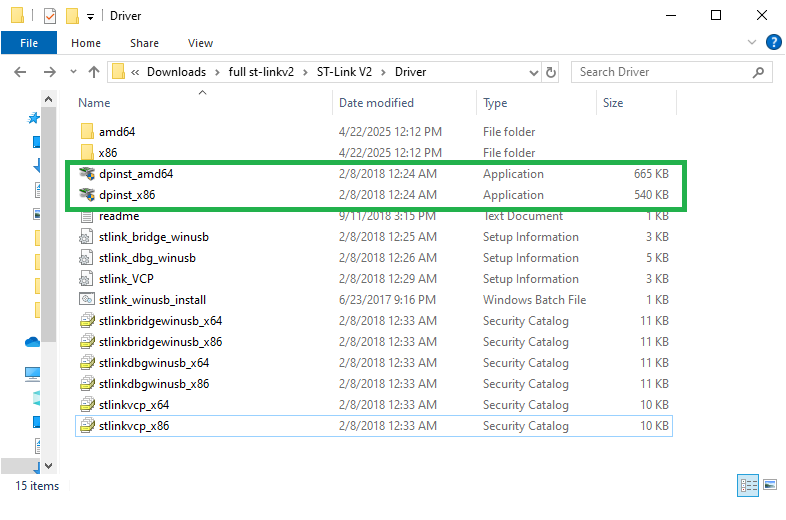

Vào thư mục Driver và tải về bản tương tích với máy của bạn

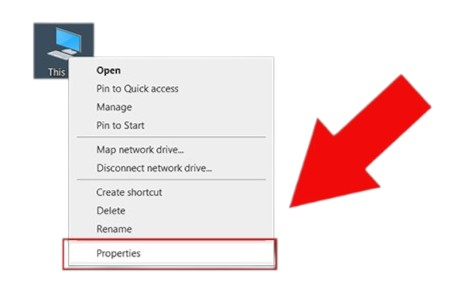

Để biết máy của bạn là x64 bit hay x86 bít thì hãy nhấp chuột phải vào biểu tượng This PC trên màn hình desktop > Properties
Tiến hành nạp chương trình cho module
1. Mở phần mềm STM32 ST-LINK Utility v4.2.0
2. Cắm mạch nạp ST-LINK vào máy tính
Điện Tử Đức Huy Chúc Các Bạn Thành Công!!!!
