Hướng dẫn cách lưu vân tay, đọc vân tay module R558, R558s

Tài liệu tham khảo chi tiết về cảm biến

Nhấp vào đây để tải về <<== Nhấp vào

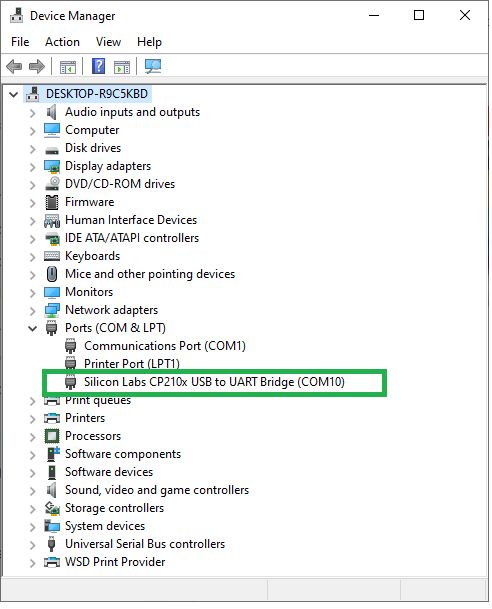

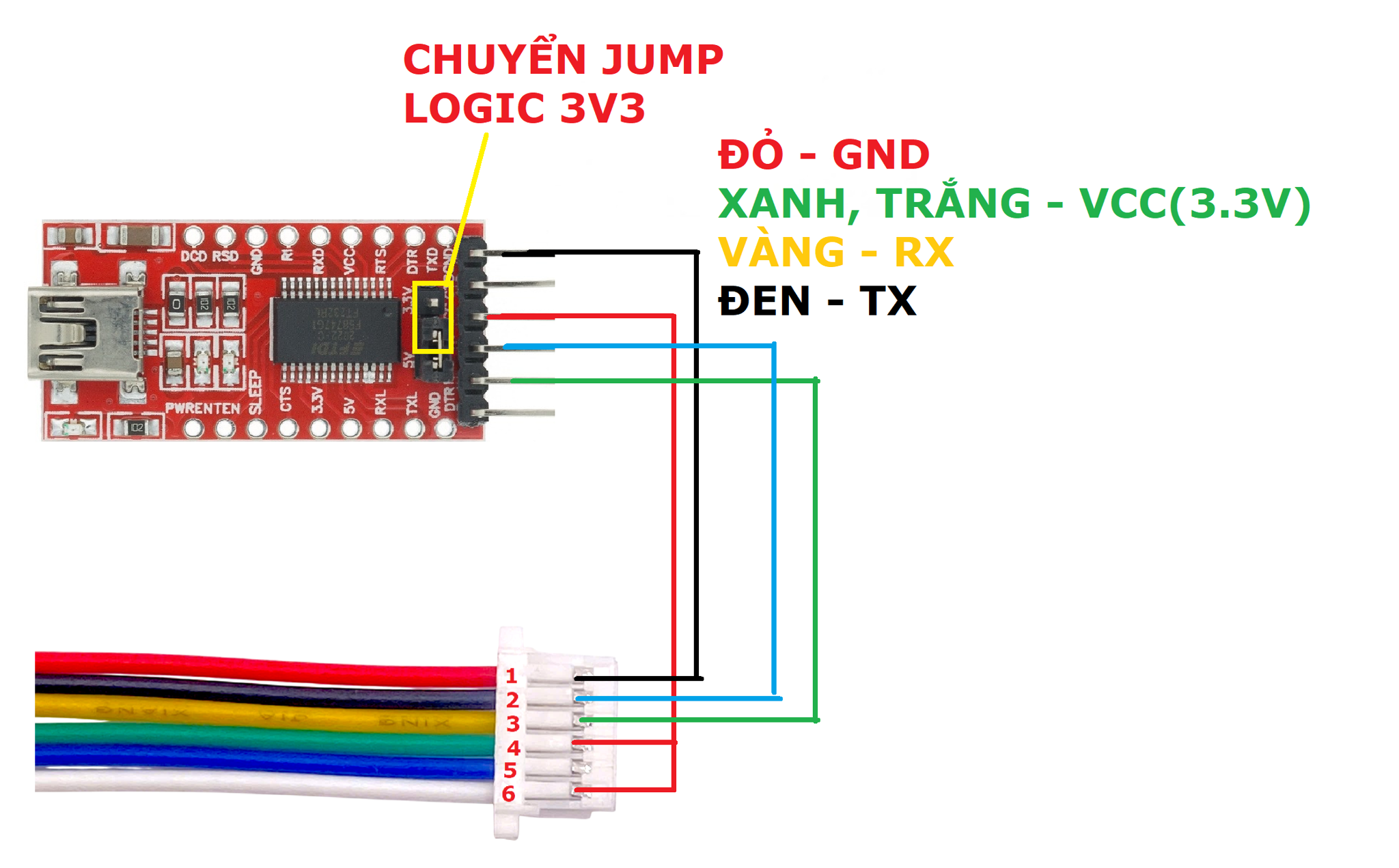

Vào Device Manager kiểm tra cổng COM.

Ví dụ ở đây mạch UART TTL là COM10

==> Giải nén file vừa tải về sau đó chạy file Demo với quyền quản trị viên (  RUN AS ADMINISTRATOR )

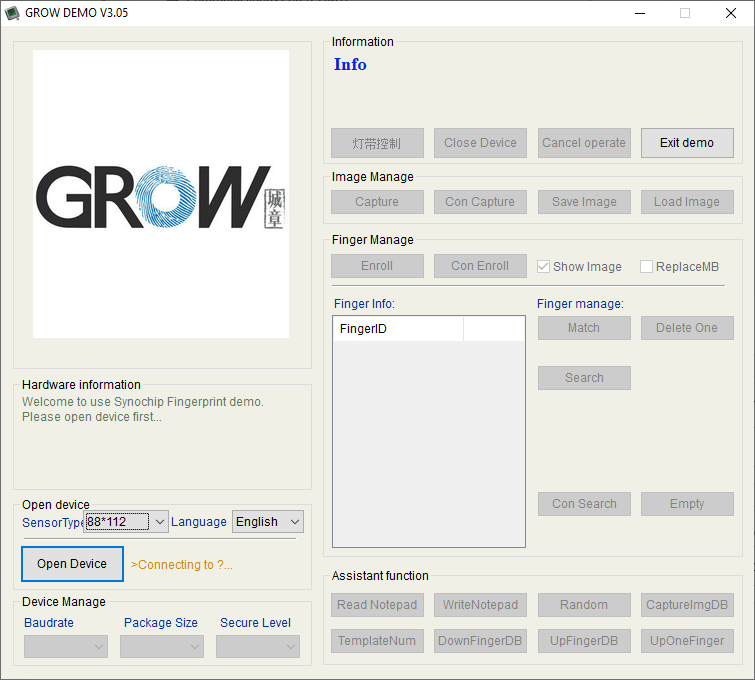

Mở phần mềm Demo có giao diện như hình

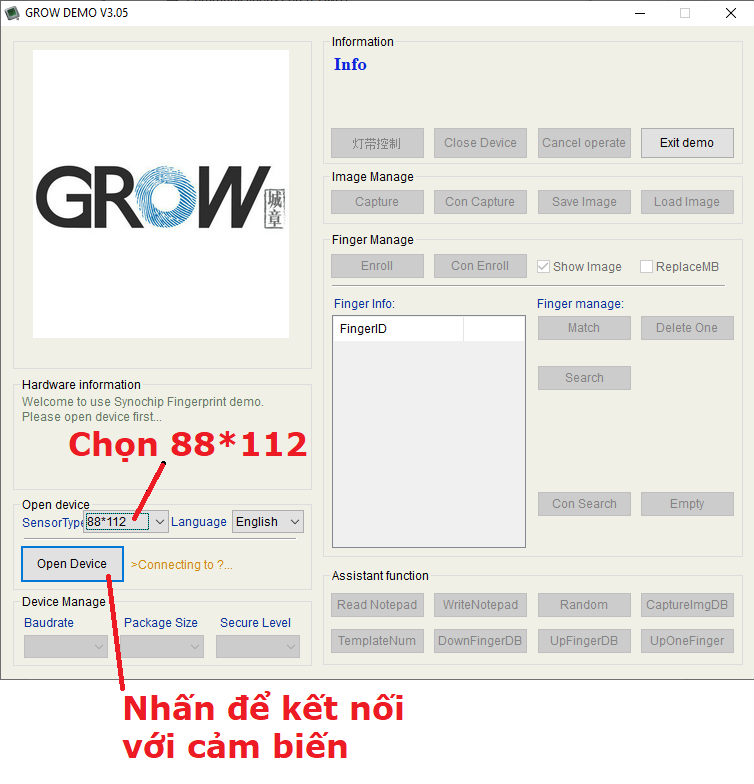

Cài đặt cấu hình đọc cảm biến vân tay

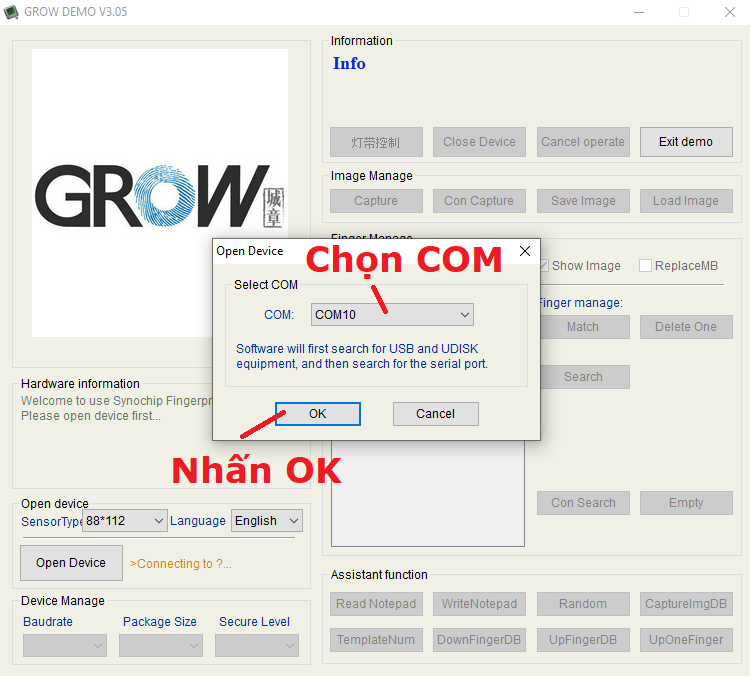

==> Nhấn "Open Device" để kết nối với cảm biến sau đó chọn cổng COM ( Ví dụ ở đây là COM10 ).

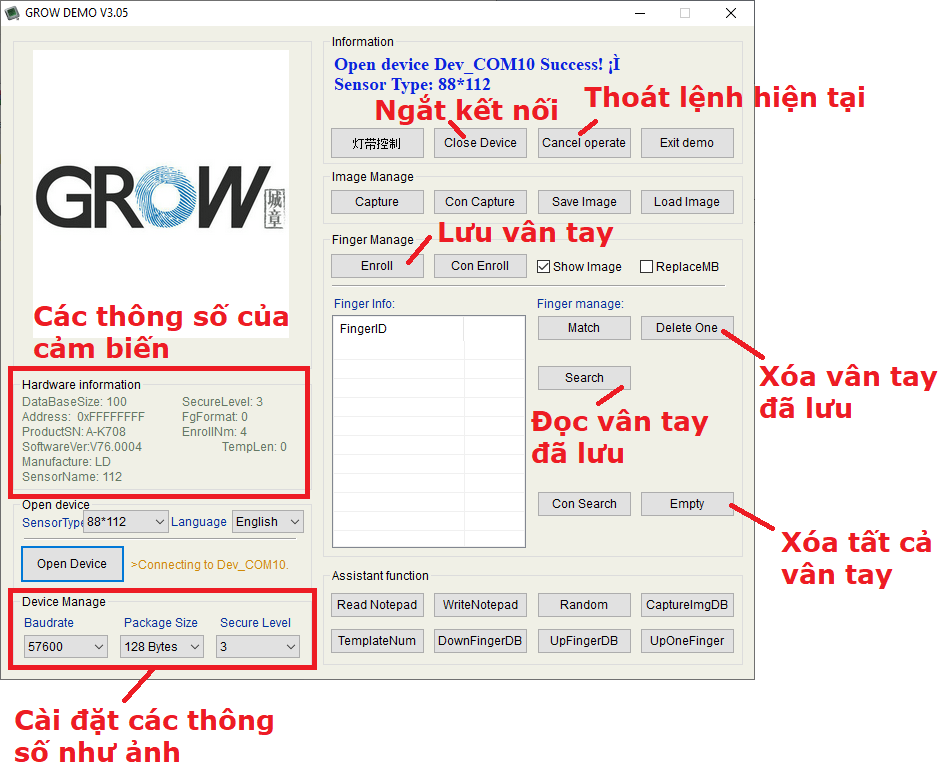

Các chức năng cơ bản của phần mềm đọc, lưu dấu vân tay

Cách lưu vân tay

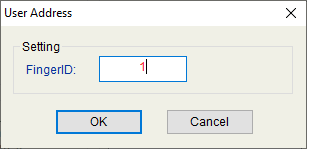

Nhấn Enroll  ==> Hiện ra bảng nhập ID vân tay

Nhập vào mã ID mà bạn muốn lưu dấu vân tay vào ==> Nhấn OK

Đặt vân tay vào cảm biến đến khi hình ảnh hiện ra ==> Thả tay ra khỏi cảm biến ==> Lặp lại 4 lần

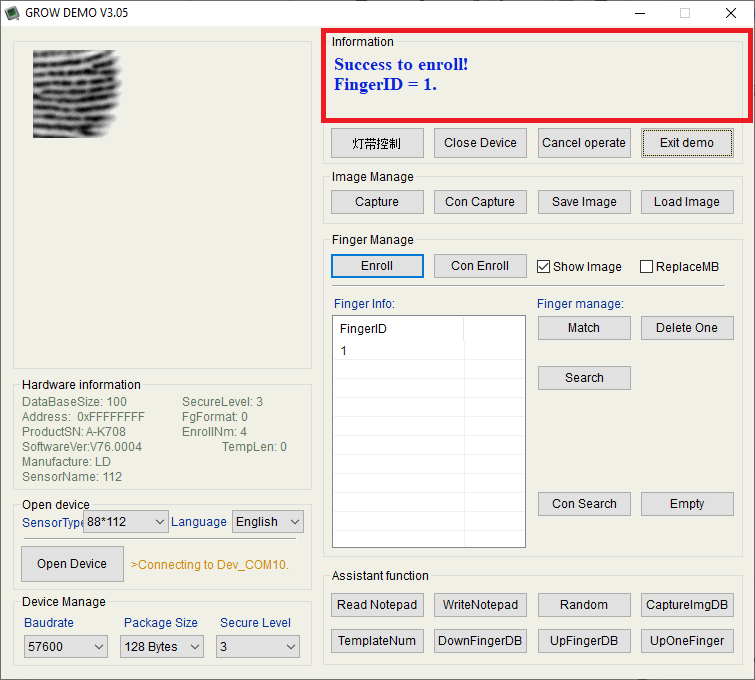

==> Hiển thị như ảnh là đã lưu vân tay thành công, tiếp tục với các vân tay khác.

Đọc dấu vân tay đã lưu

Nhấn Search ==> Đặt tay vào cảm biến

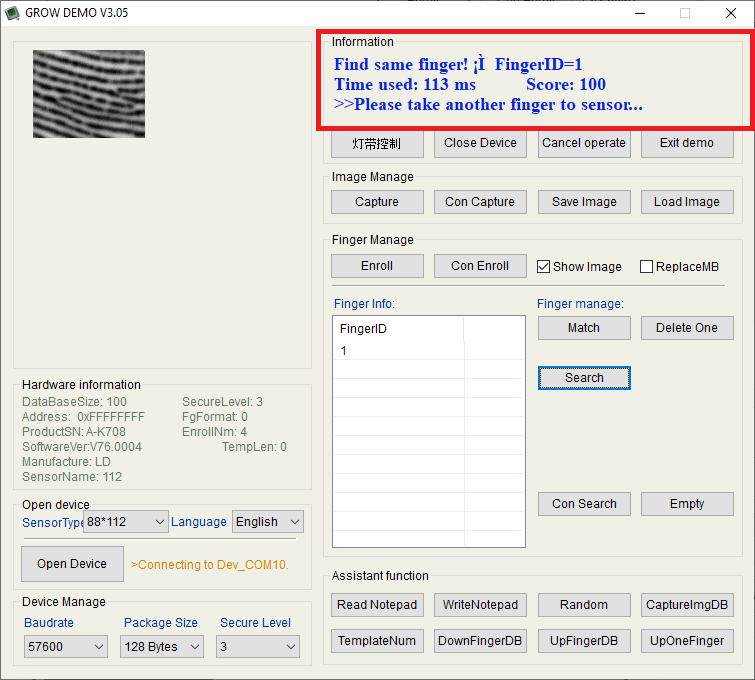

==> Hiển thị như hình - Phát hiện vân tay đã được lưu với mã ID = 1.

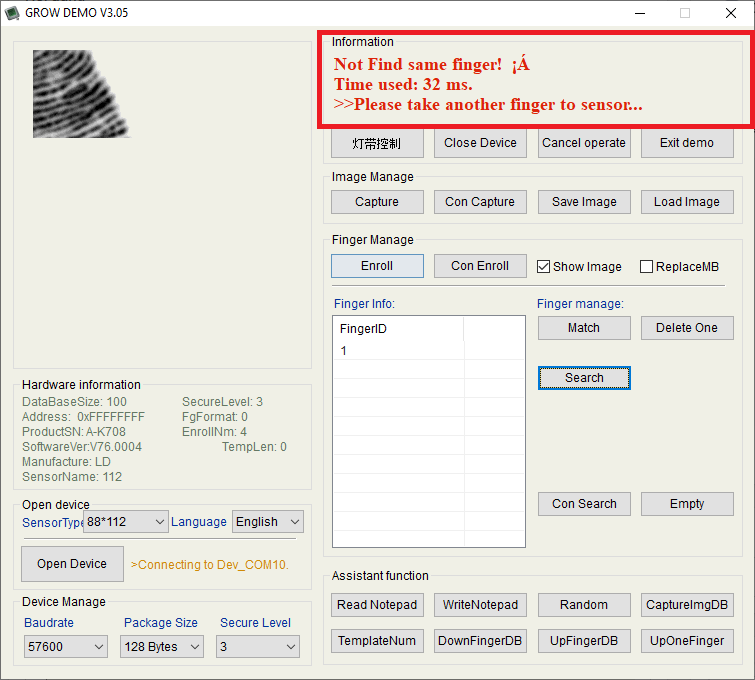

==> Hiển thị như hình - Phát hiện vân tay chưa được lưu.

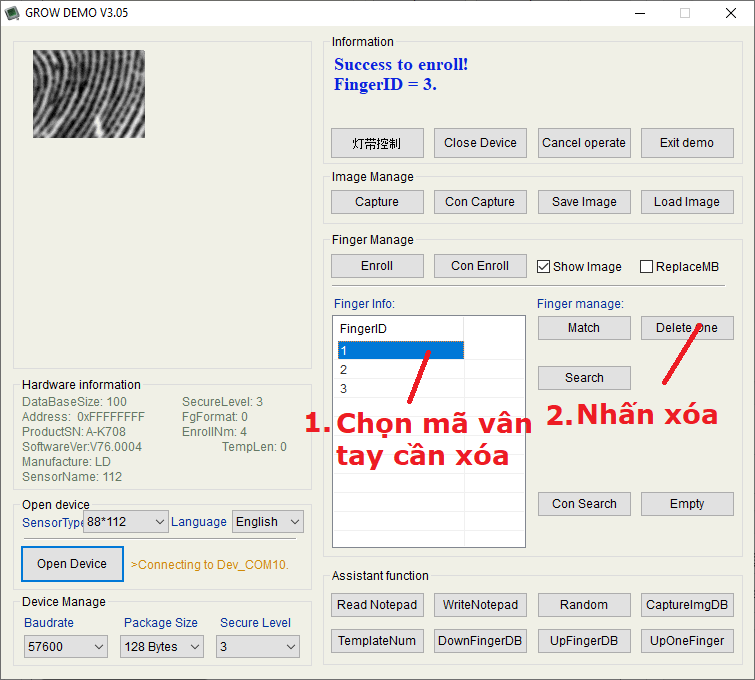

Xóa vân tay đã lưu

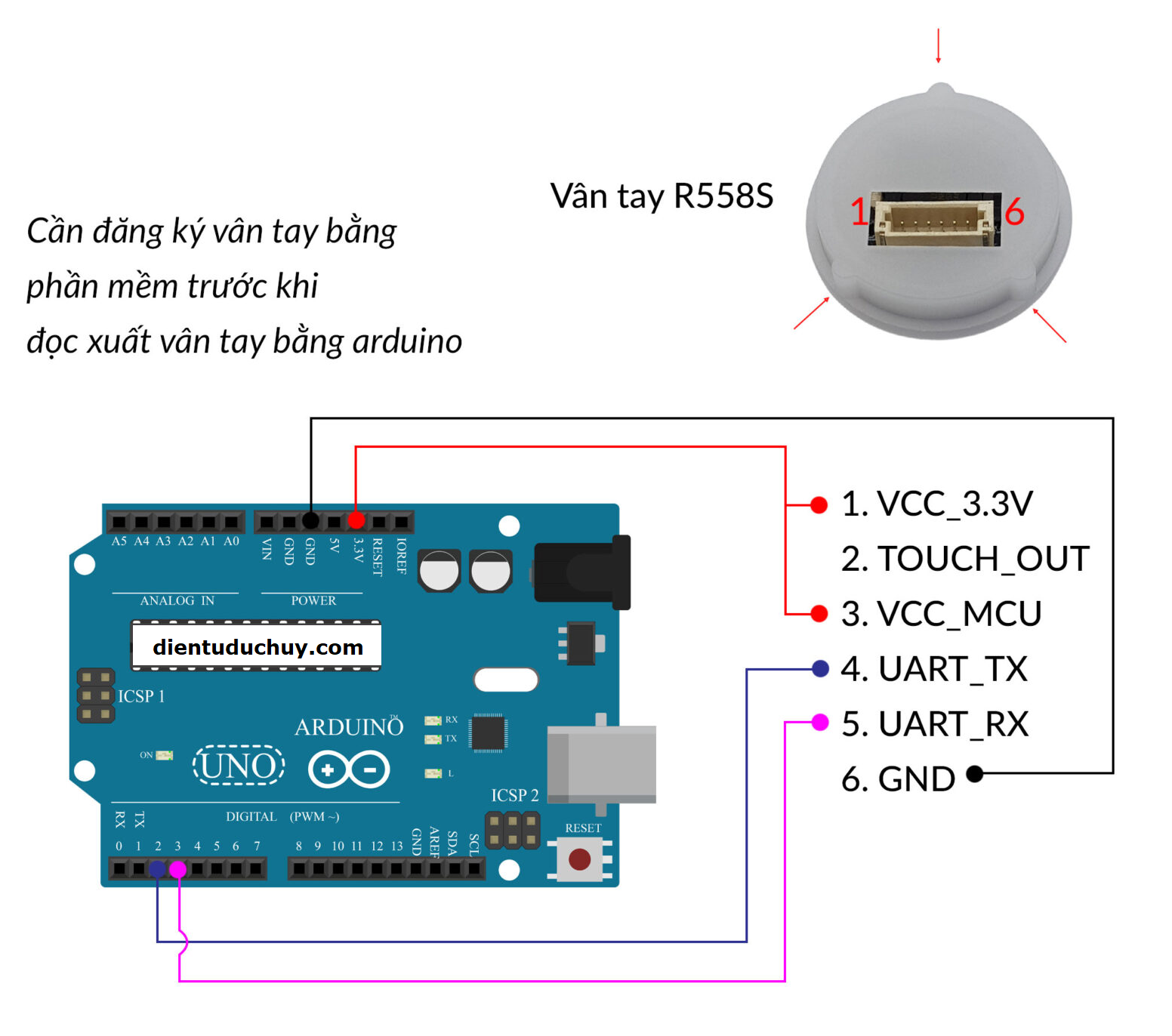

⇒ KẾT NỐI VÂN TAY R558S VỚI ARDUINO:

⇒ CODE MẪU ARDUINO GIAO TIẾP R558S VÀ R558:

Điện Tử Đức Huy Chúc Các Bạn Thành Công!!!
